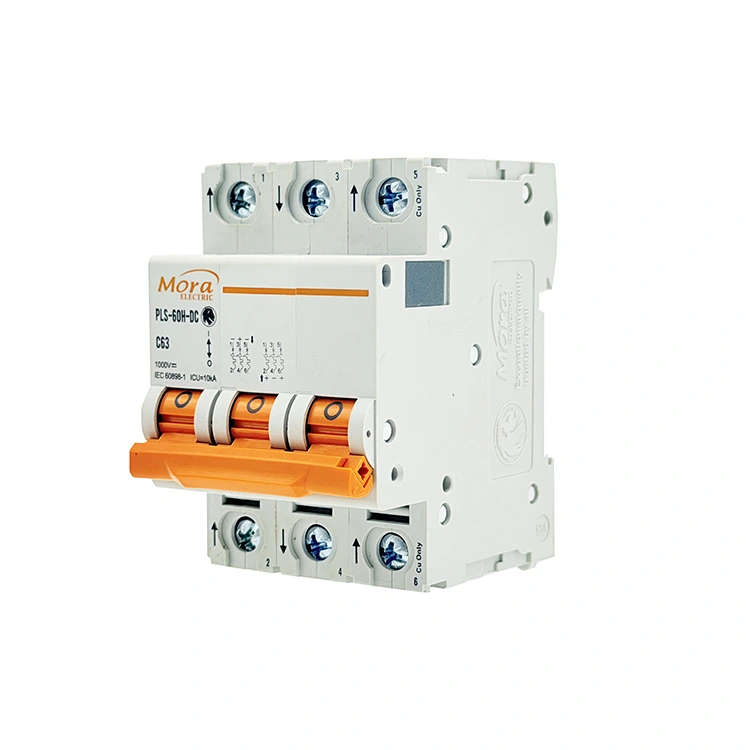

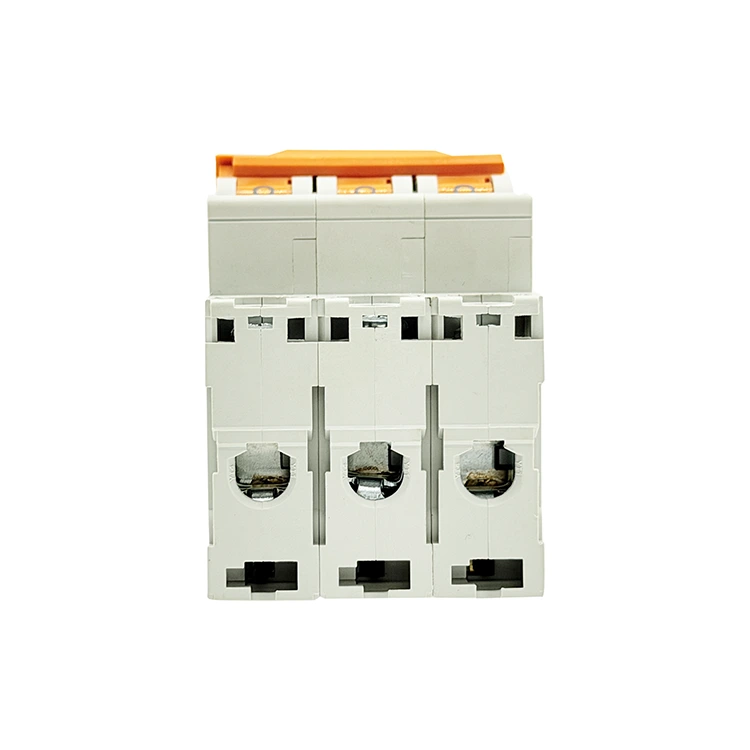

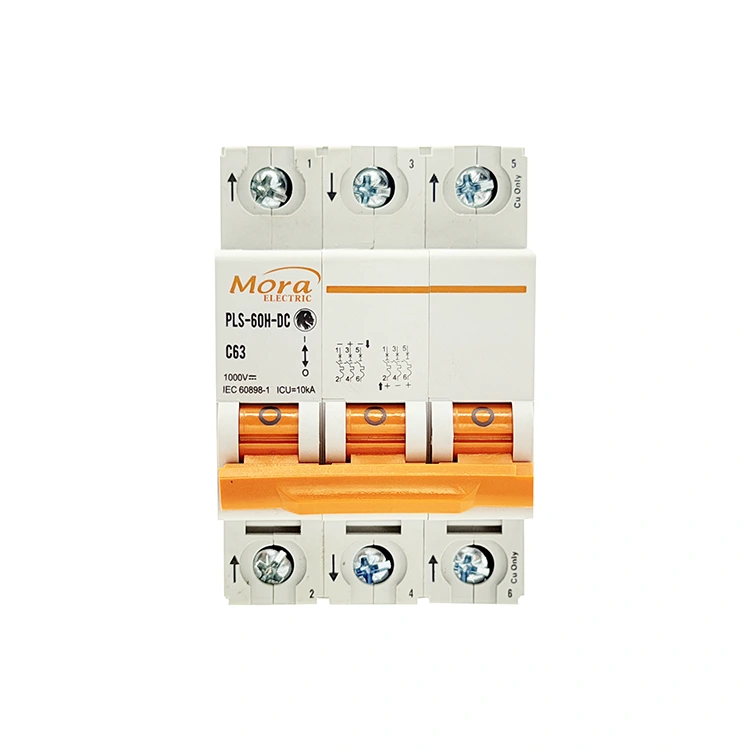

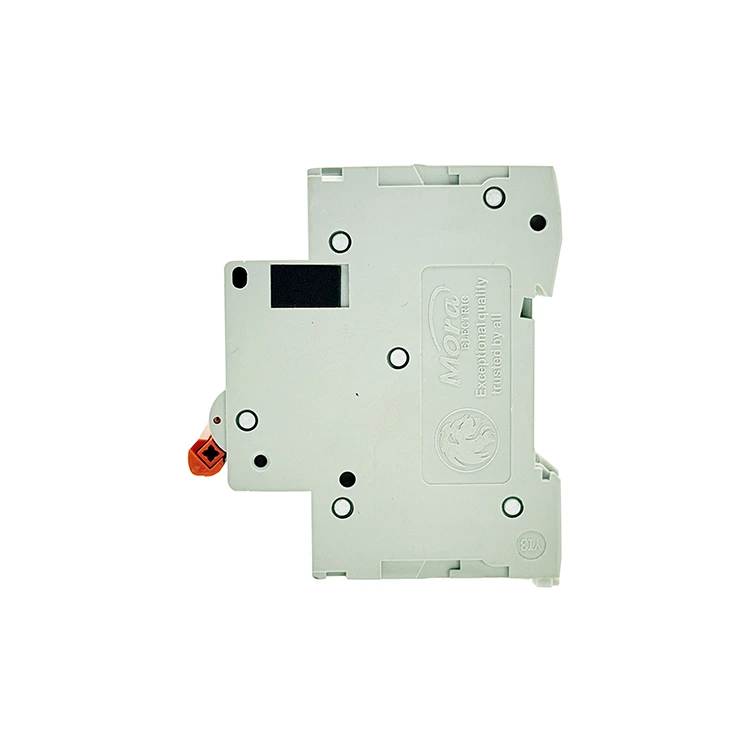

C65 3 पोल डीसी सर्किट ब्रेकर

चीन में एक स्थापित C65 3 पोल डीसी सर्किट ब्रेकर फैक्ट्री के रूप में काम करते हुए, PUGAO (मोरा) एक साथ कई उच्च-वोल्टेज डीसी पथों को बाधित करने के लिए अनुकूलित मजबूत 3-पोल विद्युत स्विच बनाता है; यह 3पी ब्रेकर विशेष ऑफ-ग्रिड और औद्योगिक उपयोगिता भंडारण मांगों को संभालने के लिए स्वचालित घटक अंशांकन और ट्रिपल स्थायी चुंबक आर्क-बुझाने वाले कक्षों का लाभ उठाता है।

इंजीनियर वास्तव में 3पी डीसी स्विच कहाँ तैनात करते हैं?

मानक निम्न-वोल्टेज सौर इंस्टॉलेशन आमतौर पर 250V या 500V DC पर कैप आउट होते हैं, जिससे सरल सिंगल या डबल-पोल वायरिंग लूप की अनुमति मिलती है। हालाँकि, जैसे-जैसे बड़े पैमाने पर औद्योगिक वाणिज्यिक सौर सरणियाँ, ऑफ-ग्रिड फार्म सिस्टम और बड़ी केंद्रीय दूरसंचार सुविधाएं बढ़ती हैं, सिस्टम इंजीनियरों को अलग-अलग डिज़ाइन विकल्पों का सामना करना पड़ता है, जिनके लिए C65 3 पोल डीसी सर्किट ब्रेकर जैसे 3-पोल कॉन्फ़िगरेशन की आवश्यकता होती है।

750V डीसी हाई-वोल्टेज सीरीज इंटरकनेक्शन

आउटपुट दक्षता को अधिकतम करने और लंबी दूरी पर सिस्टम लाइन ट्रांसमिशन घाटे को सीमित करने के लिए, इंजीनियर अक्सर सौर पैनल स्ट्रिंग्स को लंबी श्रृंखला अनुक्रम में चलाने का चयन करते हैं। यह स्टैकिंग 750V DC तक ओपन-सर्किट वोल्टेज चलाती है। चूंकि मानक व्यक्तिगत ब्रेकर कक्षों को 250V प्रत्येक के लिए रेट किया गया है, एक 3P इकाई इंजीनियरों को तीसरे ध्रुव के माध्यम से नकारात्मक कंडक्टर को रूट करते समय श्रृंखला वायरिंग पैटर्न में दो ध्रुवों के माध्यम से सकारात्मक कंडक्टर को लूप करने की अनुमति देती है। यह विद्युत तनाव को तीनों सूक्ष्म वातावरणों में समान रूप से विभाजित करता है।

थ्री-वायर फ्लोटिंग डीसी नेटवर्क

कुछ हेवी-ड्यूटी औद्योगिक प्रसंस्करण सेटअप और खनन ढुलाई उपकरण एक विशेष केंद्र-टैप या तीन-तार अनग्राउंडेड डीसी वितरण टोपोलॉजी (सकारात्मक, नकारात्मक और तटस्थ/ग्राउंड संदर्भ तारों को शामिल करते हुए) का उपयोग करते हैं। एक 3-पोल सुरक्षात्मक स्विच एक गलती के दौरान सभी तीन अलग-अलग वर्तमान-ले जाने वाले कंडक्टरों को एक साथ अलग कर देता है, जिससे अनियमित आवारा वापसी धाराओं की संभावना कम हो जाती है।

डुअल-सोर्स बैटरी स्टोरेज बैकअप आइसोलेशन

स्थानीयकृत दूरसंचार स्विचिंग नोड्स में, एक एकल 3-पोल हार्डवेयर चेसिस को स्प्लिट-बस व्यवस्था को प्रबंधित करने के लिए कॉन्फ़िगर किया जा सकता है - जैसे कि एक साझा सामान्य रिटर्न लाइन के साथ दो अलग-अलग सकारात्मक आने वाली बैटरी बैंक लाइनों को स्विच करना। यह स्थान-बाधित उपकरण रैक के अंदर पैनल स्थान की आवश्यकताओं को कम करता है।

प्रदर्शन क्षमताएँ

नीचे परिभाषित परिचालन सीमाएँ और इंजीनियरिंग सामग्री हमारी स्वचालित गुणवत्ता सत्यापन बेंचों में सख्ती से बनाए रखी जाती हैं:

कौन सी तकनीकें 750V पर आंतरिक संपर्क संलयन को रोकती हैं?

1. ट्रिपल स्थायी चुंबक ब्लो-आर्क सिस्टम

उच्च-वोल्टेज प्रत्यक्ष वर्तमान आर्क प्राकृतिक शून्य-वर्तमान स्थिति को पार नहीं करते हैं, जिसका अर्थ है कि वे खुले संपर्कों के बीच एक उच्च तापमान प्लाज्मा चैनल को बनाए रख सकते हैं जो मानक तांबे के घटकों को आसानी से पिघला देता है। इसे हल करने के लिए, हमारा C65 3 पोल DC सर्किट ब्रेकर अपने प्रत्येक तीन अलग-अलग ध्रुवों के अंदर स्वतंत्र स्थायी चुंबक शामिल करता है। ये चुम्बक एक मजबूत स्थानीय चुंबकीय क्षेत्र बनाते हैं जो चाप को प्रतिकर्षित करता है, भौतिक रूप से इसे संपर्क पैड से दूर उड़ा देता है और इसे 9-प्लेट स्टील कूलिंग ग्रिड में गहराई तक ले जाता है। यह क्रिया 5 मिलीसेकंड के भीतर चाप को विभाजित और शांत कर देती है।

2. सिंक्रोनस मैकेनिकल लैच लिंकेज

यदि हाई-वोल्टेज फॉल्ट के दौरान एक पोल खुलने में देरी होती है, तो शेष पोल विद्युत तनाव का खामियाजा भुगतता है, जिससे टर्मिनल बर्नआउट हो जाता है। PUGAO (मोरा) इन ब्रेकरों को सभी तीन ध्रुव उप-तंत्रों को जोड़ने वाले एक कठोर आंतरिक यांत्रिक लिंक बार के साथ बनाता है। यदि शॉर्ट-सर्किट दोष किसी एक ध्रुव में चुंबकीय ट्रिप कॉइल को ट्रिगर करता है, तो कॉमन-ट्रिप लिंक बार सभी तीन ध्रुवों को एक साथ गिरने के लिए मजबूर करता है, जिससे खतरनाक सिंगल-लाइन ऊर्जावान स्थितियों को रोका जा सकता है।

3. परिशुद्धता फ़ैक्टरी स्पॉट-वेल्डिंग नियंत्रण

मल्टी-पोल ब्रेकरों के अंदर टर्मिनल प्रतिरोध में भिन्नता से असमान वर्तमान वितरण और वितरण बक्से के अंदर स्थानीयकृत हॉट स्पॉट होते हैं। हमारी 5,000 वर्ग मीटर की विनिर्माण सुविधा एक स्वचालित माइक्रो-ब्रेकर उत्पादन लाइन का उपयोग करके इस समस्या से बचती है। स्वचालित पंचिंग और स्पॉट-वेल्डिंग मशीनें आंतरिक शंट और कॉपर संपर्क असेंबली को सटीक स्थिति में लॉक कर देती हैं, जिससे तीनों ध्रुवों पर समान आंतरिक प्रतिरोध स्तर प्रदान होता है।

जटिल फ़ील्ड समस्याओं के लिए समस्या निवारण मार्गदर्शिका

• C65 3 पोल डीसी सर्किट ब्रेकर टॉगल हैंडल प्रारंभिक सिस्टम स्टार्टअप के दौरान स्वचालित रूप से केंद्र स्थिति में रीसेट हो जाता है

ऐसा क्यूँ होता है:जब डाउनस्ट्रीम शॉर्ट सर्किट मौजूद होता है, तो आंतरिक यांत्रिक कुंडी गिर जाती है, या सकारात्मक श्रृंखला लूप जम्पर तार को नकारात्मक संपर्क टर्मिनल से गलत तरीके से जोड़ दिया जाता है, जिससे ध्रुवों पर एक मृत शॉर्ट पैदा हो जाता है।

इसे कैसे ठीक करें:मुख्य पावर लूप को पूरी तरह से अलग करें। श्रृंखला योजनाबद्ध के विरुद्ध अपने लूप जम्पर कॉन्फ़िगरेशन की जाँच करें। स्विच को वापस चालू करने का प्रयास करने से पहले छोटे तारों या इन्सुलेशन टूटने का पता लगाने के लिए डाउनस्ट्रीम लाइनों पर इन्सुलेशन प्रतिरोध परीक्षक का उपयोग करें।

• एक पोल पोर्ट निकटवर्ती टर्मिनल पोर्ट की तुलना में उच्च तापमान वृद्धि दर्शाता है

ऐसा क्यूँ होता है:फ़ील्ड सेटअप के दौरान उस विशिष्ट पोर्ट के लिए टर्मिनल स्क्रू अंडर-टॉर्क था, या सुरंग क्लैंप के भीतर तार के तार असमान रूप से संपीड़ित थे।

इसे कैसे ठीक करें:विद्युत पारेषण बंद करें. हॉट पोर्ट से कंडक्टर को हटा दें, आर्किंग क्षति या ऑक्सीकरण के लिए तांबे के तारों का निरीक्षण करें, यदि आवश्यक हो तो केबल को ट्रिम करें और फिर से पट्टी करें, इसे फिर से डालें, और स्क्रू को 2.5 एनएम तक कसने के लिए कैलिब्रेटेड टॉर्क रिंच का उपयोग करें।

इंजीनियरिंग एवं अनुप्रयोग अक्सर पूछे जाने वाले प्रश्न

श्रृंखला लूप कॉन्फ़िगरेशन में वायर्ड होने पर 3पी डीसी ब्रेकर उच्च वोल्टेज को क्यों संभाल सकता है?

लघु सर्किट ब्रेकर के प्रत्येक स्वतंत्र पोल कक्ष को गलती की स्थिति में 250V डीसी तक सुरक्षित रूप से बुझाने के लिए इंजीनियर किया गया है। इन्वर्टर से बाहर निकलने से पहले श्रृंखला में दो अलग-अलग ध्रुवों के माध्यम से सकारात्मक वर्तमान पथ को कैस्केड करके, एक चाप घटना के दौरान संपर्कों में कुल वोल्टेज तनाव 500V से 250V प्रति कक्ष तक विभाजित हो जाता है, जिससे सिस्टम आसानी से उच्च समग्र वोल्टेज को संभाल सकता है।

सकारात्मक लूप जम्पर को छोड़कर तीन अलग-अलग ध्रुवों के माध्यम से तीन अलग-अलग सौर तारों को तारने के परिचालन परिणाम क्या हैं?

यदि आप एक ही ब्रेकर चेसिस के माध्यम से तीन स्वतंत्र तारों को श्रृंखला में एक साथ बांधे बिना चलाते हैं, तो प्रत्येक स्ट्रिंग के लिए अधिकतम वोल्टेज रेटिंग 250V डीसी से नीचे रहनी चाहिए। यदि कोई व्यक्तिगत स्ट्रिंग इस सीमा से अधिक हो जाती है और किसी खराबी का अनुभव करती है, तो इसके एकल-पोल कक्ष में परिणामी उच्च-वोल्टेज चाप को बुझाने के लिए आवश्यक वोल्टेज-विभाजन क्षमता की कमी होगी, जिससे आंतरिक आवास विनाश हो सकता है।

उच्च सौर विकिरण के निरंतर संपर्क से सीलबंद कॉम्बिनर बाड़े के अंदर आंतरिक द्विधातु पट्टी अंशांकन कैसे प्रभावित होता है?

हमारी बाईमेटैलिक स्ट्रिप्स को 30°C की नियंत्रित फ़ैक्टरी बेसलाइन पर कैलिब्रेट किया जाता है। जब एक बिना हवादार आउटडोर कंबाइनर बॉक्स में संलग्न किया जाता है, जहां सौर ताप आंतरिक परिवेश की स्थिति को 55 डिग्री सेल्सियस तक बढ़ाता है, तो C65 3 पोल डीसी सर्किट ब्रेकर के अंदर द्विधातु स्ट्रिप्स समय से पहले विस्तारित होती हैं। यह वास्तविक थर्मल अधिभार यात्रा बिंदु को उसके नाममात्र रेटेड वर्तमान के लगभग 83% से 85% तक कम कर देता है। इसका मुकाबला करने के लिए, इंजीनियरों को या तो निष्क्रिय कूलिंग लूवर्स को एकीकृत करना चाहिए या प्रारंभिक सिस्टम डिज़ाइन चरण के दौरान ब्रेकर रेटिंग को आकार देना चाहिए।
