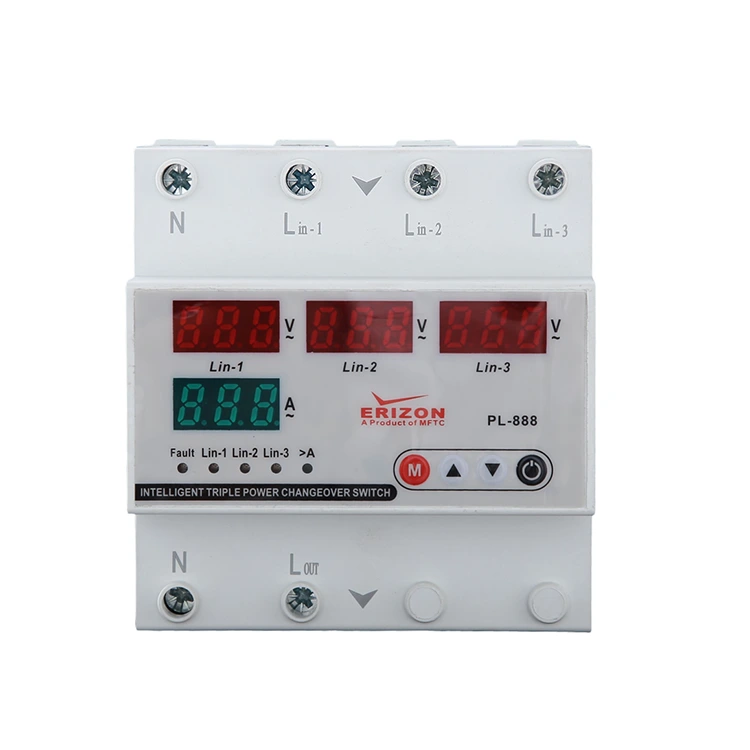

3 चरण चार-डिस्प्ले वोल्टेज रक्षक क्या है और यह आधुनिक विद्युत प्रणालियों के लिए क्यों आवश्यक है?

औद्योगिक और वाणिज्यिक विद्युत वातावरण में, वोल्टेज अस्थिरता उपकरण क्षति, अप्रत्याशित डाउनटाइम और वित्तीय हानि के प्रमुख कारणों में से एक है। ए3 चरण चार-डिस्प्ले वोल्टेज रक्षकएक विशेष सुरक्षा उपकरण है जिसे वास्तविक समय में तीन-चरण विद्युत प्रणालियों की निगरानी और सुरक्षा के लिए डिज़ाइन किया गया है। यह आलेख इसके कार्यों, तकनीकी सिद्धांतों, लाभों, स्थापना विचारों और वास्तविक दुनिया के अनुप्रयोगों की व्यापक खोज प्रदान करता है। चाहे आप एक विद्युत ठेकेदार, फैक्टरी प्रबंधक, सिस्टम इंटीग्रेटर या वितरक हों, यह मार्गदर्शिका आपको यह समझने में मदद करेगी कि सही वोल्टेज सुरक्षा समाधान कैसे चुनें और महंगी विद्युत विफलताओं से कैसे बचें।

विषयसूची

• 1. तीन-चरण वोल्टेज संरक्षण का परिचय
• 2. वोल्टेज अस्थिरता एक गंभीर जोखिम क्यों है?
• 3. 3 चरण चार-डिस्प्ले वोल्टेज रक्षक के मुख्य कार्य
• 4. 3 फेज़ फोर-डिस्प्ले वोल्टेज प्रोटेक्टर कैसे काम करता है?
• 5. तकनीकी विशिष्टताएँ और प्रदर्शन पैरामीटर्स
• 6. तुलना: पारंपरिक वोल्टेज रिले बनाम चार-डिस्प्ले रक्षक
• 7. मुख्य अनुप्रयोग परिदृश्य
• 8. स्थापना दिशानिर्देश और सर्वोत्तम प्रथाएँ
• 9. सामान्य ग्राहक पीड़ा बिंदु और समाधान
• 10. यूकिंग प्लान्टर इलेक्ट्रिक फैक्ट्री क्यों चुनें
• 11. अक्सर पूछे जाने वाले प्रश्न
• 12. अंतिम विचार

1. तीन-चरण वोल्टेज संरक्षण का परिचय

तीन-चरण बिजली प्रणालियों का व्यापक रूप से औद्योगिक संयंत्रों, वाणिज्यिक भवनों, विनिर्माण कार्यशालाओं, लिफ्ट, एचवीएसी सिस्टम और भारी मशीनरी में उपयोग किया जाता है। एकल-चरण प्रणालियों की तुलना में, तीन-चरण प्रणालियाँ उच्च दक्षता और स्थिर विद्युत संचरण प्रदान करती हैं। हालाँकि, वे अधिक जटिल भी हैं और वोल्टेज अनियमितताओं के प्रति संवेदनशील भी हैं।

A 3 चरण चार-डिस्प्ले वोल्टेज रक्षकविशेष रूप से सभी तीन चरणों (ए, बी, सी) की एक साथ निगरानी करने और वास्तविक समय में कई पैरामीटर प्रदर्शित करने के लिए डिज़ाइन किया गया है। बुनियादी सुरक्षा रिले के विपरीत, यह असामान्य स्थिति होने पर बढ़ी हुई दृश्यता, बुद्धिमान गलती का पता लगाने और स्वचालित डिस्कनेक्शन प्रदान करता है।

2. वोल्टेज अस्थिरता एक गंभीर जोखिम क्यों है?

तीन-चरण प्रणालियों में वोल्टेज अनियमितताएं गंभीर परिणाम पैदा कर सकती हैं। सबसे आम मुद्दों में शामिल हैं:

• ओवरवॉल्टेज
• अंडरवोल्टेज
• चरण हानि
• चरण अनुक्रम त्रुटि
• चरण असंतुलन
• तटस्थ विफलता

जब ये समस्याएँ होती हैं, तो मोटरें ज़्यादा गरम हो सकती हैं, कंप्रेसर विफल हो सकते हैं, सर्किट बोर्ड जल सकते हैं, और उत्पादन लाइनें अचानक बंद हो सकती हैं। चौबीसों घंटे काम करने वाली फ़ैक्टरियों के लिए, कुछ मिनटों के डाउनटाइम से भी महत्वपूर्ण नुकसान हो सकता है।

उचित वोल्टेज सुरक्षा के बिना, सीएनसी मशीनें, प्रशीतन प्रणाली, लिफ्ट और औद्योगिक स्वचालन प्रणाली जैसे संवेदनशील उपकरण अप्रत्याशित बिजली स्थितियों के संपर्क में रहते हैं।

3. 3 चरण चार-डिस्प्ले वोल्टेज रक्षक के मुख्य कार्य

एक आधुनिक 3 चरण चार-डिस्प्ले वोल्टेज प्रोटेक्टर एक कॉम्पैक्ट डिवाइस में कई बुद्धिमान सुरक्षा सुविधाओं को एकीकृत करता है।

4. 3 फेज़ फोर-डिस्प्ले वोल्टेज प्रोटेक्टर कैसे काम करता है?

डिवाइस आंतरिक सेंसिंग सर्किट का उपयोग करके प्रत्येक चरण के वोल्टेज मानों का लगातार नमूना लेता है। एक माइक्रोकंट्रोलर डेटा को संसाधित करता है और उपयोगकर्ता द्वारा परिभाषित सुरक्षा सीमाओं के साथ इसकी तुलना करता है।

यदि असामान्य स्थितियों का पता चलता है, तो आंतरिक रिले संपर्ककर्ता कॉइल सर्किट को डिस्कनेक्ट कर देता है, जिससे लोड की बिजली कट जाती है। एक बार जब वोल्टेज सामान्य हो जाता है, तो सिस्टम पूर्व निर्धारित देरी के बाद स्वचालित रूप से पुन: कनेक्ट हो जाता है।

चार-डिस्प्ले इंटरफ़ेस आम तौर पर दिखाता है:

• चरण ए वोल्टेज
• चरण बी वोल्टेज
• चरण सी वोल्टेज
• दोष स्थिति या सिस्टम पैरामीटर

यह वास्तविक समय विज़ुअलाइज़ेशन अनुमान को समाप्त करता है और रखरखाव के समय को कम करता है।

5. तकनीकी विशिष्टताएँ और प्रदर्शन पैरामीटर्स

3 चरण चार-डिस्प्ले वोल्टेज रक्षक का चयन करते समय, निम्नलिखित विशिष्टताओं पर विचार करें:

6. तुलना: पारंपरिक वोल्टेज रिले बनाम चार-डिस्प्ले रक्षक

कई ग्राहक अभी भी पारंपरिक वोल्टेज रिले का उपयोग करते हैं। हालाँकि, इसमें महत्वपूर्ण अंतर हैं:

7. मुख्य अनुप्रयोग परिदृश्य

• औद्योगिक विनिर्माण संयंत्र
• कोल्ड स्टोरेज सिस्टम
• लिफ्ट और एस्केलेटर
• एचवीएसी सिस्टम
• जल पंप और कंप्रेसर
• व्यावसायिक भवन
• डेटा केंद्र

इन वातावरणों में, स्थिर शक्ति महत्वपूर्ण है। 3 फेज़ फोर-डिस्प्ले वोल्टेज प्रोटेक्टर फ्रंटलाइन डिफेंस के रूप में कार्य करता है।

8. स्थापना दिशानिर्देश और सर्वोत्तम प्रथाएँ

1. वितरण पैनल के अंदर मानक डीआईएन रेल पर स्थापित करें।
2. तीन-चरण इनपुट लाइनों को ठीक से कनेक्ट करें।
3. संपर्ककर्ता नियंत्रण सर्किट के लिए वायर रिले आउटपुट।
4. लोड आवश्यकताओं के आधार पर सुरक्षा पैरामीटर सेट करें।
5. पूर्ण संचालन से पहले परीक्षण प्रणाली।

हमेशा सुनिश्चित करें कि वायरिंग स्थानीय विद्युत मानकों का अनुपालन करती है।

9. सामान्य ग्राहक पीड़ा बिंदु और समाधान

दर्द बिंदु 1: बार-बार मोटर का खराब होना
समाधान: चरण हानि और असंतुलन संरक्षण लागू करें।

दर्द बिंदु 2: विद्युत दोषों का निदान करना कठिन
समाधान: वास्तविक समय वोल्टेज दृश्यता के लिए चार-डिस्प्ले मॉनिटरिंग का उपयोग करें।

दर्द बिंदु 3: अप्रत्याशित डाउनटाइम
समाधान: वोल्टेज सामान्यीकरण के बाद स्वचालित पुन: कनेक्शन।

दर्द बिंदु 4: जटिल रखरखाव
समाधान: स्पष्ट डिजिटल इंटरफ़ेस समस्या निवारण को सरल बनाता है।

10. यूकिंग प्लान्टर इलेक्ट्रिक फैक्ट्री क्यों चुनें

यूकिंग प्लान्टर इलेक्ट्रिक फैक्ट्री स्थिर प्रदर्शन और सख्त गुणवत्ता नियंत्रण के साथ उच्च गुणवत्ता वाले वोल्टेज सुरक्षा उपकरणों के निर्माण में माहिर है। विद्युत सुरक्षा समाधानों में वर्षों के अनुभव के साथ, कंपनी वैश्विक औद्योगिक बाजारों के लिए उपयुक्त विश्वसनीय उत्पाद प्रदान करती है।

यूक्विंग प्लान्टर इलेक्ट्रिक फैक्ट्री के फायदों में शामिल हैं:

• उन्नत उत्पादन उपकरण
• सख्त परीक्षण प्रक्रियाएँ
• अनुकूलन योग्य वोल्टेज सेटिंग्स
• प्रतिस्पर्धी फ़ैक्टरी मूल्य निर्धारण
• पेशेवर तकनीकी सहायता

यूक्विंग प्लान्टर इलेक्ट्रिक फैक्ट्री को चुनकर, ग्राहकों को मांग वाले वातावरण के लिए डिज़ाइन की गई भरोसेमंद सुरक्षा तकनीक तक पहुंच प्राप्त होती है।

11. अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह उपकरण सर्किट ब्रेकर की जगह ले सकता है?
नहीं, यह वोल्टेज-विशिष्ट सुरक्षा प्रदान करके सर्किट ब्रेकरों को पूरक बनाता है।

Q2: क्या यह जनरेटर सिस्टम के लिए उपयुक्त है?
हाँ, बशर्ते वोल्टेज और आवृत्ति रेटेड विनिर्देशों से मेल खाते हों।

Q3: क्या यह समायोज्य विलंब समय का समर्थन करता है?
हां, रीसेट विलंब को आमतौर पर एप्लिकेशन आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है।

Q4: वोल्टेज दोष के समाधान के बाद क्या होता है?
प्रीसेट विलंब के बाद डिवाइस स्वचालित रूप से पुन: कनेक्ट हो जाता है।

Q5: क्या इंस्टालेशन जटिल है?
योग्य इलेक्ट्रीशियन के लिए इंस्टालेशन सीधा है।

12. अंतिम विचार

3 चरण वाला चार-डिस्प्ले वोल्टेज प्रोटेक्टर केवल एक वैकल्पिक सहायक उपकरण नहीं है; यह आधुनिक विद्युत प्रणालियों के लिए एक महत्वपूर्ण सुरक्षा उपाय है। वास्तविक समय की निगरानी, ​​​​बुद्धिमान सुरक्षा और स्वचालित पुनर्प्राप्ति प्रदान करके, यह उपकरण क्षति और परिचालन हानि को कम करता है।

युएकिंग प्लान्टर इलेक्ट्रिक फैक्ट्रीदुनिया भर के पेशेवरों द्वारा भरोसेमंद सुरक्षा समाधान प्रदान करना जारी है। यदि आप अपनी परियोजना आवश्यकताओं के अनुरूप विश्वसनीय तीन-चरण वोल्टेज सुरक्षा उपकरणों की तलाश कर रहे हैं,हमसे संपर्क करेंविशेषज्ञ मार्गदर्शन और प्रतिस्पर्धी कोटेशन प्राप्त करने के लिए आज ही।
