विश्वसनीय एसी मोल्डेड केस सर्किट ब्रेकर फैक्ट्री

हम उच्च गुणवत्ता वाले और टिकाऊ एसी मोल्डेड केस सर्किट ब्रेकर ऑर्डर करने के लिए आपका स्वागत करते हैंपुगाओ (प्लांटर इलेक्ट्रिक). अपने कारखाने के साथ एक पेशेवर निर्माता और आपूर्तिकर्ता के रूप में, हम वन-स्टॉप समाधान प्रदान करते हैं - बिक्री-पूर्व परामर्श से लेकर बिक्री-पश्चात तकनीकी सहायता सेवाओं तक।

मूल संरचना

उच्च धाराओं को संभालने के लिए एसी मोल्डेड-केस सर्किट ब्रेकरों की क्षमता मुख्य रूप से निम्नलिखित तीन घटकों पर निर्भर करती है:

1. ढाला हुआ मामला

यह घटक विद्युत इन्सुलेशन और यांत्रिक सहायता दोनों प्रदान करता है; यह बिजली के झटके को रोकने के लिए जीवित भागों को पूरी तरह से घेर लेता है, इसमें एक कॉम्पैक्ट संरचना होती है, और वस्तुतः किसी रखरखाव की आवश्यकता नहीं होती है।

2. चाप शमन कक्ष

जब सर्किट ब्रेकर उच्च धारा को बाधित करता है, तो संपर्कों के बीच एक उच्च तापमान वाला विद्युत चाप बनता है। चाप बुझाने वाले कक्ष में कई समानांतर धातु की प्लेटें होती हैं जो चाप को खंडित करने, बढ़ाने और ठंडा करने के लिए डिज़ाइन की जाती हैं, अंततः उस क्षण का उपयोग करके इसे बुझा देती हैं जिस पर एसी करंट शून्य बिंदु को पार करता है। यह तंत्र हजारों एम्पीयर तक पहुंचने वाली शॉर्ट-सर्किट धाराओं को सुरक्षित रूप से बाधित करने की क्षमता की कुंजी है।

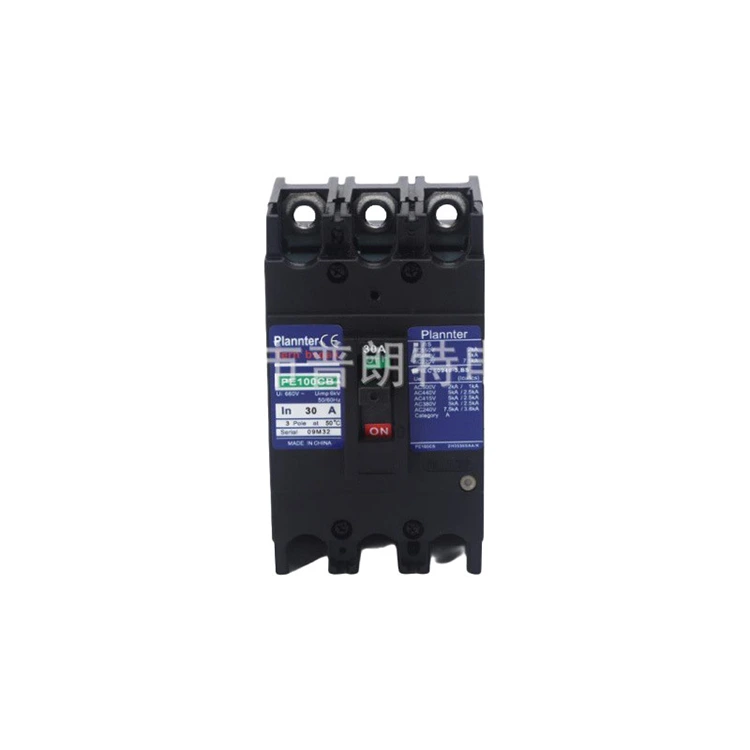

3. यात्रा इकाई

यह मुख्य तत्व है जो सर्किट ब्रेकर के प्रदर्शन को निर्धारित करता है। ट्रिप इकाइयों को मुख्य रूप से दो प्रकारों में वर्गीकृत किया गया है: थर्मल-चुंबकीय और इलेक्ट्रॉनिक। पहले के मुख्य घटक एक द्विधातु पट्टी और एक विद्युत चुंबक हैं, जबकि बाद वाले में एक माइक्रोप्रोसेसर और एक वर्तमान ट्रांसफार्मर का उपयोग होता है। इन दो प्रकारों में अलग-अलग सुरक्षा विशेषताएं हैं और ये विभिन्न अनुप्रयोग परिदृश्यों के लिए उपयुक्त हैं; विशिष्ट विकल्प का निर्धारण व्यक्तिगत परियोजना आवश्यकताओं के विस्तृत विश्लेषण के आधार पर किया जाना चाहिए।

एसी एमसीसीबी की प्रदर्शन क्षमताएं क्या हैं?

1. असाधारण तोड़ने की क्षमता

मानक आवासीय सर्किट ब्रेकर आमतौर पर 6,000A तक की शॉर्ट-सर्किट धाराओं को संभालने में सक्षम होते हैं। हालाँकि, हमारे AC MCCB, 35,000A (35kA) या इससे भी अधिक (उदाहरण के लिए, 100kA) की अत्यधिक शॉर्ट-सर्किट धाराओं को आसानी से बाधित कर सकते हैं, जिससे विद्युत प्रणाली को भयावह विफलता से बचाया जा सकता है।

2. वर्तमान समायोजन

अधिकांश पुगाओ एसी एमसीसीबी में एक समायोज्य रेटेड वर्तमान सेटिंग (आईआर) की सुविधा होती है। उदाहरण के लिए, 250A MCCB को वास्तविक बिजली खपत आवश्यकताओं के आधार पर, 200A पर ट्रिप करने के लिए रोटरी नॉब के माध्यम से समायोजित किया जा सकता है; यह सुविधा बिजली वितरण प्रबंधन में अधिक लचीलापन प्रदान करती है।

3. हेवी-ड्यूटी भार के लिए समर्थन

यह औद्योगिक मोटरों के स्टार्टअप के दौरान उत्पन्न होने वाले भारी प्रवाह को झेलने में सक्षम है, मानक स्विचों से जुड़ी बार-बार होने वाली ट्रिपिंग की परेशानी के बिना।

अपने प्रोजेक्ट के लिए सही एसी एमसीसीबी का चयन कैसे करें?

मॉडल का चयन करते समय, हम एसी मोल्डेड केस सर्किट ब्रेकर के पांच प्रमुख पहलुओं पर ध्यान केंद्रित करने की सलाह देते हैं:

1. रेटेड करंट का निर्धारण करें

यह चयन प्रक्रिया का आधार बनता है। सर्किट ब्रेकर का रेटेड करंट सर्किट के परिकलित करंट से अधिक होना चाहिए।

मूल सूत्र: ≥ परिकलित लोड करंट में।

पुगाओ टिप: इलेक्ट्रिक मोटर जैसे आगमनात्मक भार के लिए, तात्कालिक प्रारंभिक धारा महत्वपूर्ण है; इसलिए, ब्रेकर का चयन करते समय, आमतौर पर गणना की गई धारा का 1.2 से 1.5 गुना सुरक्षा मार्जिन लागू करना या एक विशेष मोटर-सुरक्षा एमसीसीबी का विकल्प चुनना आवश्यक होता है।

2. तोड़ने की क्षमता निर्धारित करें

ब्रेकिंग क्षमता से तात्पर्य अधिकतम शॉर्ट-सर्किट करंट से है जिसे सर्किट ब्रेकर सुरक्षित रूप से बाधित कर सकता है।

ट्रांसफार्मर के पास: जहां शॉर्ट-सर्किट करंट अधिक होता है, हम उच्च-ब्रेकिंग-क्षमता वाले मॉडल (जैसे, 50kA या 100kA) का चयन करने की सलाह देते हैं।

वितरण शाखाओं के अंत में: जहां शॉर्ट-सर्किट धाराएं अपेक्षाकृत कम हैं, एक अधिक किफायती मॉडल चुना जा सकता है (उदाहरण के लिए, 25kA या 35kA)।

सिद्धांत: सर्किट ब्रेकर की अंतिम शॉर्ट-सर्किट तोड़ने की क्षमता स्थापना के बिंदु पर अनुमानित अधिकतम शॉर्ट-सर्किट करंट से अधिक होनी चाहिए।

3. डंडों की संख्या चुनें

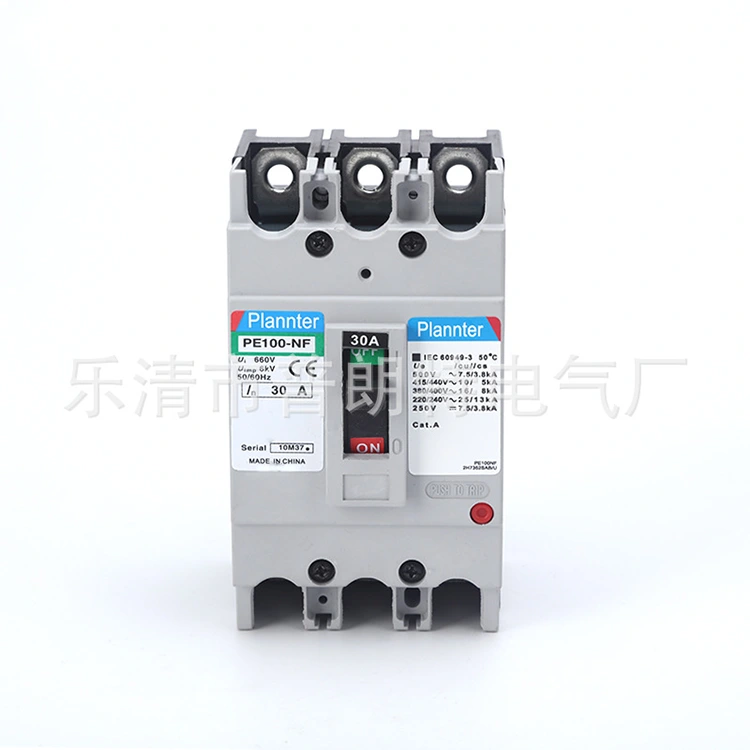

3पी (3-पोल): संतुलित तीन-चरण प्रणालियों के लिए उपयोग किया जाता है (उदाहरण के लिए, पूरी तरह से मोटर-चालित भार); केवल तीन चरण कंडक्टरों की सुरक्षा करता है और उन्हें बाधित करता है।

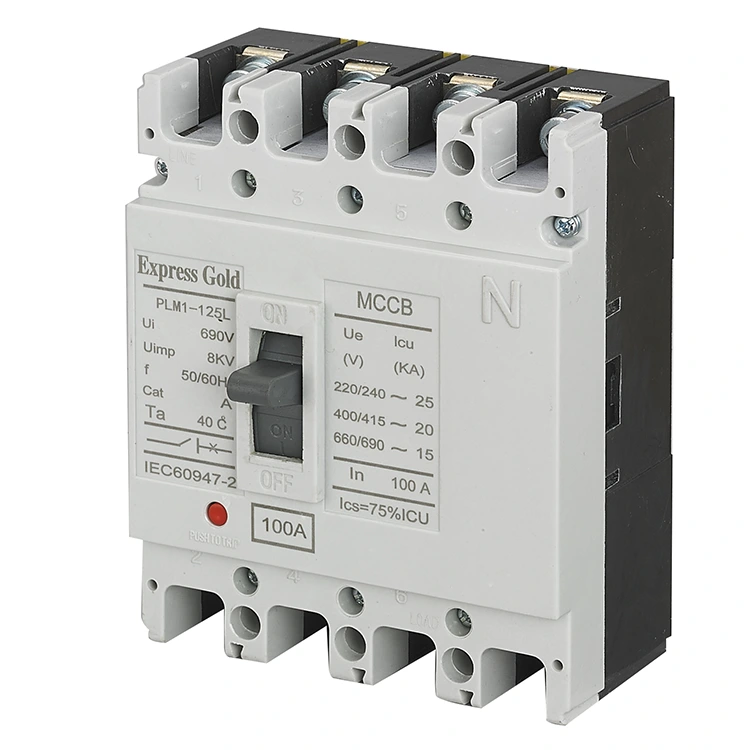

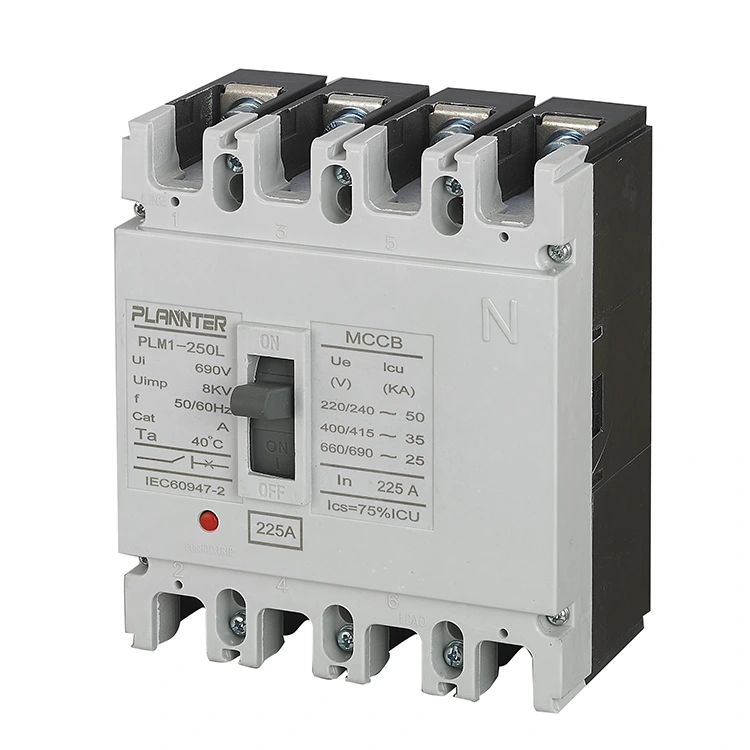

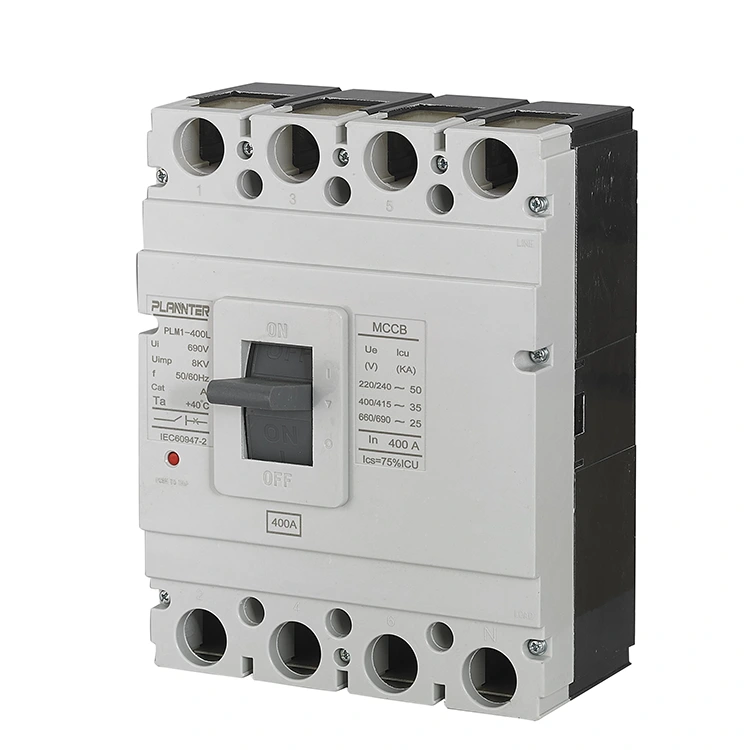

4पी (4-पोल): असंतुलित तीन-चरण प्रणालियों (तीन-चरण और एकल-चरण भार के मिश्रण से युक्त) के लिए उपयोग किया जाता है; एक साथ चरण कंडक्टर और तटस्थ कंडक्टर दोनों को बाधित करता है, रखरखाव के दौरान बढ़ी हुई सुरक्षा प्रदान करता है।

4. ट्रिप यूनिट प्रकार का चयन करें

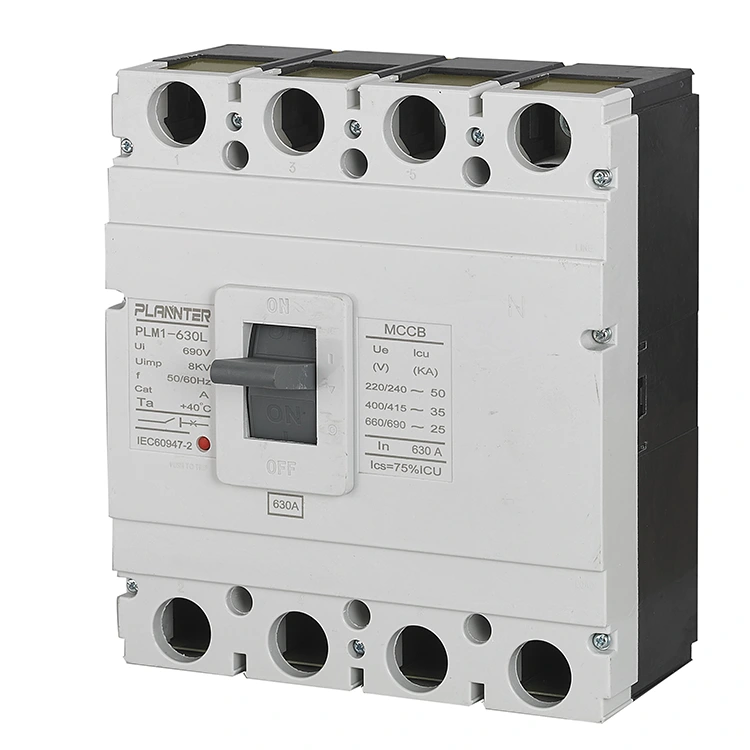

थर्मल-मैग्नेटिक: इसमें हस्तक्षेप के लिए मजबूत प्रतिरोध के साथ एक सरल, विश्वसनीय संरचना है, और यह अधिक किफायती है। अधिकांश मानक बिजली वितरण अनुप्रयोगों के लिए उपयुक्त।

इलेक्ट्रॉनिक: अत्यधिक उच्च सुरक्षा परिशुद्धता प्रदान करता है, वर्तमान सेटिंग्स को ठीक करने की अनुमति देता है, और इसमें माप और संचार क्षमताएं शामिल हैं। कठोर बिजली गुणवत्ता आवश्यकताओं वाले वातावरण के लिए उपयुक्त, जैसे अस्पताल, डेटा केंद्र, या बड़े पैमाने पर सटीक विनिर्माण सुविधाएं।

5. परिवेश के तापमान और स्थापना विधि पर विचार करें

व्युत्पन्न: एमसीसीबी की नाममात्र वर्तमान रेटिंग आम तौर पर 40 डिग्री सेल्सियस के परिवेश तापमान पर आधारित होती है। यदि ब्रेकर को एक सीमित, उच्च तापमान वितरण कैबिनेट के भीतर स्थापित किया जाना है, तो कृपया हमें सूचित करें ताकि हम आपकी विशिष्ट परियोजना स्थितियों के आधार पर उचित समाधान निर्धारित कर सकें।

सहायक आवश्यकताएँ: क्या आपको शंट ट्रिप यूनिट की आवश्यकता है? क्या आपको सहायक संपर्कों की आवश्यकता है?

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: मोटर चालू होते ही मेरा सर्किट ब्रेकर ट्रिप क्यों हो जाता है?

उत्तर: यह आमतौर पर ट्रिपिंग कर्व में बेमेल के कारण होता है।

स्टार्टअप के दौरान मोटर द्वारा खींचा गया तात्कालिक करंट आमतौर पर उसके रेटेड करंट का 7 से 12 गुना होता है। यदि आपने टाइप सी सर्किट ब्रेकर चुना है, तो यह इस उछाल को शॉर्ट सर्किट के रूप में गलत समझेगा और तुरंत ट्रिप हो जाएगा।

मोटर लोड के लिए, कृपया सुनिश्चित करें कि आप टाइप डी मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी) या एक विशेष मोटर-प्रोटेक्शन सर्किट ब्रेकर का चयन करें।

प्रश्न: मैं 3पी और 4पी सर्किट ब्रेकर के बीच कैसे चयन करूं?

उ: यह आपके सिस्टम की ग्राउंडिंग कॉन्फ़िगरेशन और लोड आवश्यकताओं पर निर्भर करता है।

3पी चुनें: विशुद्ध रूप से तीन-चरण भार के लिए जहां तटस्थ रेखा की आवश्यकता नहीं होती है।

4P चुनें: उन प्रणालियों के लिए जिनमें एकल-चरण लोड शामिल हैं (जिन्हें तटस्थ रेखा की आवश्यकता होती है)।

प्रश्न: क्या आपके मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी) पृथ्वी रिसाव से सुरक्षा प्रदान कर सकते हैं?

उत्तर: हाँ, वे कर सकते हैं; हालाँकि, यह कार्यक्षमता आम तौर पर इकाई में ही एकीकृत नहीं होती है, बल्कि मॉड्यूलर असेंबली के माध्यम से प्राप्त की जाती है।

यदि आपको इस सुविधा की आवश्यकता है, तो एक अर्थ लीकेज प्रोटेक्शन मॉड्यूल जोड़ा जा सकता है। हालाँकि, ध्यान दें कि पृथ्वी रिसाव संरक्षण मुख्य रूप से आग की रोकथाम के लिए है; यदि आपका उद्देश्य बिजली के झटके के खिलाफ एंड-सर्किट सुरक्षा है, तो हम एक समर्पित अवशिष्ट वर्तमान डिवाइस (आरसीडी) या पीयूजीएओ का चयन करने की सलाह देते हैं।एमसीबी श्रृंखला.
