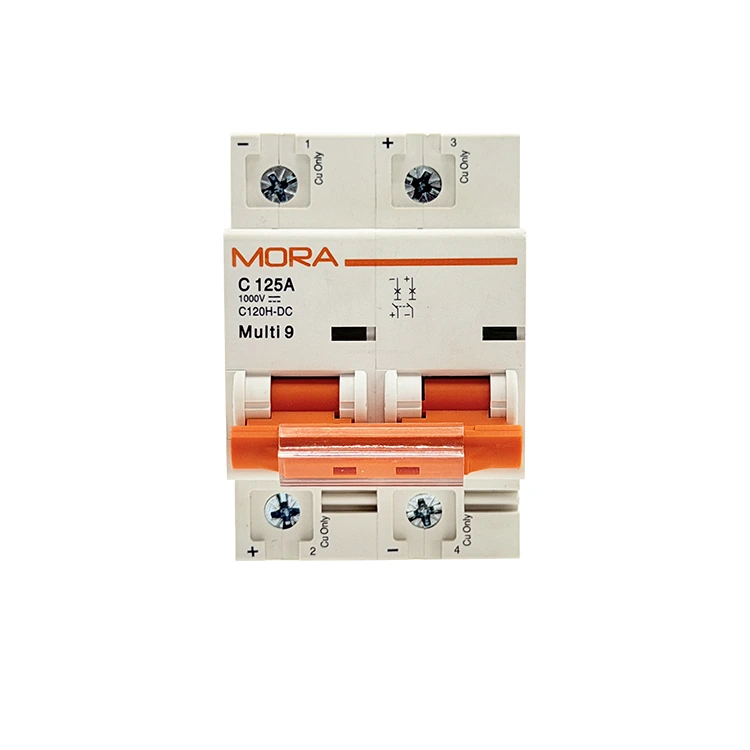

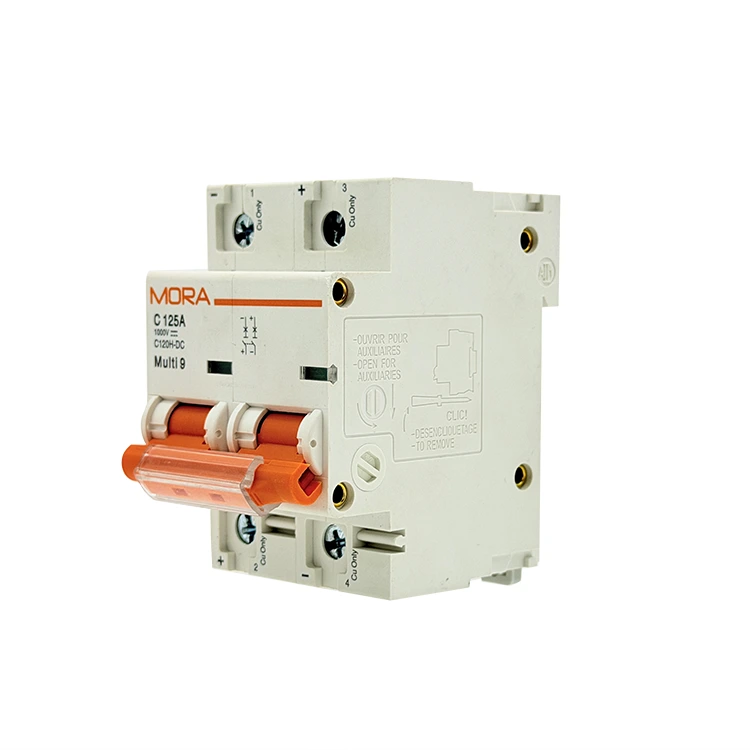

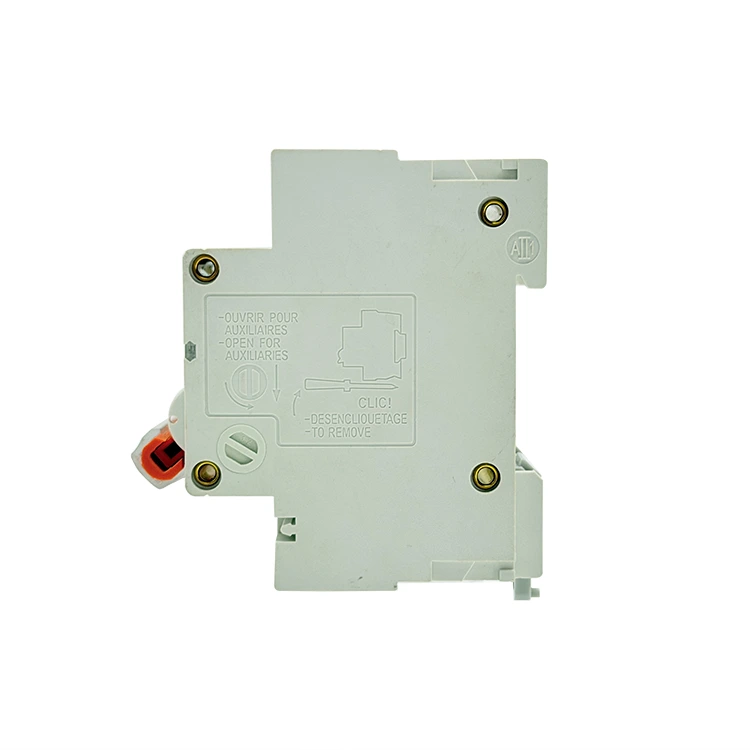

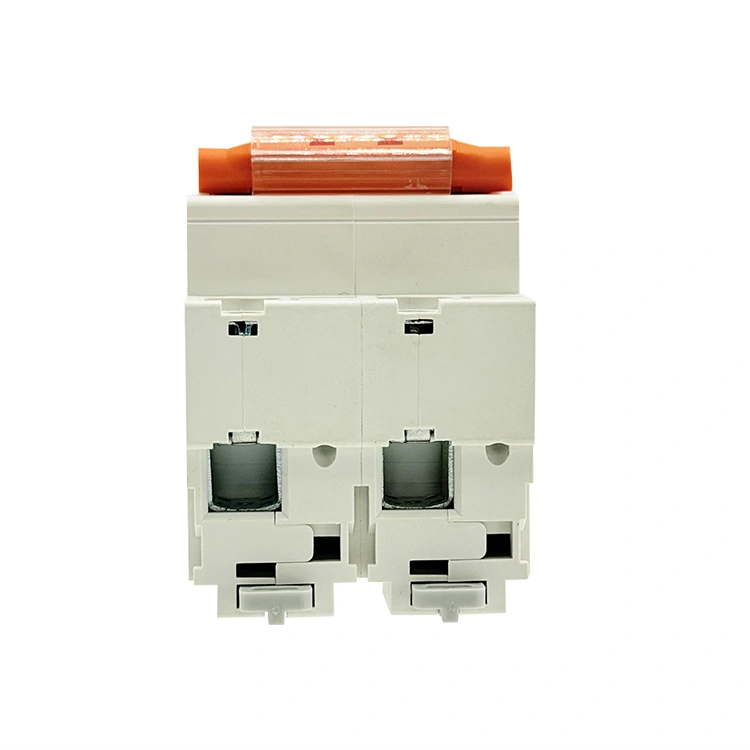

एनसी सीरीज 2पी डीसी मिनिएचर सर्किट ब्रेकर

चीन में स्थित एक उन्नत NC सीरीज 2P DC मिनिएचर सर्किट ब्रेकर फैक्ट्री के रूप में, PUGAO (मोरा) उच्च प्रदर्शन वाले दो-पोल सुरक्षात्मक स्विच का उत्पादन करता है, जिसमें बढ़ी हुई ब्रेकिंग क्षमता और एक सुव्यवस्थित मॉड्यूलर फ्रेम होता है। प्रत्येक इकाई महत्वपूर्ण दूरसंचार, ऊर्जा भंडारण और वाणिज्यिक सौर बुनियादी ढांचे की सुरक्षा के लिए स्वचालित स्पॉट-वेल्डिंग और अनुकूलित दोहरे स्थायी-चुंबक आर्क धावकों का उपयोग करती है।

एनसी सीरीज़ को मानक डीसी ब्रेकर्स से क्या अलग बनाता है?

औद्योगिक डीसी ग्रिड तेजी से विकसित हो रहे हैं, उच्च ऊर्जा घनत्व और सख्त कैबिनेट कॉन्फ़िगरेशन की ओर बढ़ रहे हैं। जबकि पारंपरिक आवासीय-ग्रेड ब्रेकर सिकुड़ने पर थर्मल अपव्यय से समझौता करते हैं, एनसी सीरीज़ 2पी डीसी मिनिएचर सर्किट ब्रेकर में उच्च-विश्वसनीयता वाले वाणिज्यिक संचालन के लिए स्पष्ट रूप से निर्मित एक पुन: डिज़ाइन की गई आंतरिक संरचनात्मक वास्तुकला की सुविधा है।

एक अंतरिक्ष-बचत मॉड्यूलर चेसिस में दोहरे-ध्रुव भौतिक अलगाव को एकीकृत करके, एनसी श्रृंखला स्थानीयकृत ट्रैकिंग दोषों को रोकने के लिए आंतरिक क्रीप दूरी - दो प्रवाहकीय भागों के बीच एक इन्सुलेट सामग्री की सतह के साथ सबसे छोटा रास्ता - का विस्तार करते हुए वितरण बोर्डों के अंदर फेसप्लेट रियल एस्टेट को कम करती है।

उच्च-घनत्व सौर संयोजक हब

आधुनिक सौर सेटअपों को छोटे बाहरी बाड़ों में अधिक स्ट्रिंग इनपुट फिट करने के लिए कॉम्पैक्ट घटकों की आवश्यकता होती है। एनसी श्रृंखला साइड-क्लीयरेंस वेंटिलेशन का त्याग किए बिना एक कॉम्पैक्ट हाउसिंग प्रोफाइल के भीतर 600V डीसी स्ट्रिंग के सकारात्मक और नकारात्मक रिटर्न रेल को प्रबंधित करते हुए, साइड-बाय-साइड सरणी क्लस्टरिंग की अनुमति देती है।

केंद्रीकृत दूरसंचार बैटरी बैंक

स्थिर निम्न-से-मध्यम वोल्टेज बैटरी बैकअप पर चलने वाली संचार प्रणालियों के साथ, पूरे रैक को गिराए बिना खराबी को दूर करना महत्वपूर्ण है। यह लघु सर्किट ब्रेकर स्वतंत्र शाखा सर्किट सुरक्षा प्रदान करता है, एकल बैटरी स्ट्रिंग या चार्जिंग मॉड्यूल को तुरंत अलग करता है जबकि आसन्न संचालन लाइव रहता है।

सामग्री विशिष्टताएँ

निम्नलिखित इंजीनियरिंग मैट्रिक्स हमारे स्वचालित फ़ैक्टरी परीक्षण लाइनों में सत्यापित बेसलाइन ऑपरेटिंग पैरामीटर का प्रतिनिधित्व करता है:

NC सीरीज 10kA ब्रेकिंग क्षमता कैसे प्राप्त करती है?

1. दोहरे बल चुंबकीय ब्लोआउट चैनल

600V DC तक के उच्च वोल्टेज पर, एक विद्युत चाप खींचना आसानी से एक निरंतर चाप प्लाज्मा घटना में बदल सकता है जो मानक सर्किट ब्रेकर संपर्कों को पूरी तरह से पिघला देता है। एनसी सीरीज 2पी डीसी मिनिएचर सर्किट ब्रेकर प्रत्येक संपर्क पथ के दोनों ओर लगे दोहरे उच्च शक्ति वाले स्थायी मैग्नेट के साथ इसका मुकाबला करता है। जब संपर्क अलग हो जाते हैं, तो ये चुंबक एक दिशात्मक चुंबकीय क्षेत्र बनाते हैं जो तुरंत चाप को खींचता है, इसे चांदी के पैड से हटा देता है और इसे हेवी-ड्यूटी 11-प्लेट स्टील आर्क शूट में उड़ा देता है जहां यह 4.5 मिलीसेकंड के भीतर विभाजित और ठंडा हो जाता है।

2. हाई-स्पीड मैकेनिकल ट्रिप क्रॉस-लिंकेज

सकारात्मक और नकारात्मक रेल को दो अलग-अलग ध्रुवों में विभाजित करने का मतलब है कि दोनों रास्ते बिल्कुल एक ही समय पर खुलने चाहिए। एनसी श्रृंखला एक आंतरिक क्रॉस-लिंकेज ट्रिप बार का उपयोग करती है जो दोनों यांत्रिक तंत्रों को एक साथ लॉक करती है। यदि सकारात्मक पक्ष पर कोई ओवरकरंट दोष होता है, तो आंतरिक बार यांत्रिक रूप से ठीक उसी क्षण नकारात्मक ध्रुव से टकराती है, जिससे पूर्ण गैल्वेनिक अलगाव होता है और खतरनाक वोल्टेज बैक-फीडिंग को रोका जा सकता है।

3. स्वचालित लेजर स्पॉट-वेल्डिंग और अंशांकन

मैनुअल घटक असेंबली संरचनात्मक विविधताएं पेश करती है जो दो ध्रुवों के बीच असमान आंतरिक प्रतिरोध का कारण बन सकती है। PUGAO (मोरा) पूरी तरह से स्वचालित माइक्रो-ब्रेकर उत्पादन लाइन पर NC श्रृंखला का निर्माण करके इस मानव परिवर्तन को समाप्त करता है। उन्नत लेजर स्पॉट-वेल्डिंग मशीनें तांबे के शंट, बायमेटल और चुंबकीय कॉइल को सटीक ज्यामितीय संरेखण में लॉक करती हैं, जिससे प्रत्येक उत्पादन लॉट में संतुलित आंतरिक प्रतिरोध और मिलान ट्रिप वक्र सुनिश्चित होते हैं।

फ़ील्ड इंस्टालेशन प्रोटोकॉल

1. शून्य वोल्टेज सत्यापित करें:लूप को डी-एनर्जाइज़ करें। सभी अपस्ट्रीम सोलर डिस्कनेक्ट स्विच या बैटरी आइसोलेशन लिंक खोलें। सकारात्मक और नकारात्मक दोनों आने वाली केबलों का परीक्षण करने के लिए एक डिजिटल मल्टीमीटर का उपयोग करें, यह पुष्टि करें कि टर्मिनल पोर्ट में तारों को डालने से पहले 0V मौजूद है।

2. डीआईएन रेल पर स्नैप करें:रेल अनुलग्नक. एनसी सीरीज फ्रेम के ऊपरी रियर ब्रैकेट को मानक 35 मिमी डीआईएन रेल पर हुक करें। आवरण के निचले किनारे को तब तक मजबूती से दबाएं जब तक कि स्प्रिंग-लोडेड प्लास्टिक स्लाइडर रेल के सामने मजबूती से फिट न हो जाए।

3. ध्रुवीयता मार्करों को संरेखित करें:ध्रुवीयता मिलान. एनसी सीरीज 2पी डीसी मिनिएचर सर्किट ब्रेकर के सामने वाले हिस्से पर अंकित (+) और (-) प्रतीकों की जांच करें। अपनी आने वाली पॉजिटिव केबल को पोल 1 (पॉजिटिव के रूप में चिह्नित) के शीर्ष से और अपनी आने वाली नेगेटिव केबल को पोल 2 (नकारात्मक के रूप में चिह्नित) के शीर्ष से कनेक्ट करें। चेतावनी: इस लेआउट को उलटने से आंतरिक चुम्बकों को चाप को कूलिंग च्यूट में धकेलने से रोका जाता है।

4. टॉर्क टर्मिनल स्क्रू:सुरक्षित कनेक्शन. दाँतेदार सुरंग क्लैंप में साफ-सुथरे छीले हुए तांबे के तार कोर को पूरी तरह से डालें। कैलिब्रेटेड टॉर्क स्क्रूड्राइवर का उपयोग करके, टर्मिनल स्क्रू को 2.0-2.5 एनएम तक कस लें। ढीले टर्मिनल कनेक्शन स्थानीयकृत गर्मी उत्पन्न करते हैं जिससे समय से पहले थर्मल ट्रिपिंग होती है।

आवेदन अक्सर पूछे जाने वाले प्रश्न

बैटरी सिस्टम के लिए मानक 6kA विकल्पों की तुलना में NC सीरीज 10kA ब्रेकिंग क्षमता को क्या अधिक सुरक्षित बनाता है?

बैटरी बैंक प्रत्यक्ष खराबी के दौरान मिलीसेकंड के भीतर बड़े पैमाने पर शॉर्ट-सर्किट धाराएं प्रदान कर सकते हैं। केवल 6kA के लिए रेटेड ब्रेकर संपर्क वेल्डिंग या आवास टूटने का अनुभव कर सकता है यदि गलती ऊर्जा इसकी यांत्रिक सीमा से अधिक हो जाती है। एनसी सीरीज 2पी डीसी मिनिएचर सर्किट ब्रेकर की उन्नत 10kA रेटिंग यह सुनिश्चित करती है कि यह ब्रेकर हाउसिंग को नष्ट किए बिना या आस-पास के घटकों को नुकसान पहुंचाए बिना इन गंभीर, उच्च-ऊर्जा बैटरी शॉर्ट सर्किट को सुरक्षित रूप से साफ़ कर सकता है।

क्या उच्च डीसी वोल्टेज को संभालने के लिए एनसी सीरीज 2पी ब्रेकर को सीरीज लूप में तार दिया जा सकता है?

हाँ। यदि आपका सिस्टम वोल्टेज एकल-पोल रेटिंग से अधिक है, तो आप सकारात्मक कंडक्टर को श्रृंखला में दोनों ध्रुवों के माध्यम से चला सकते हैं (पोल 1 के शीर्ष में प्रवेश करना, पोल 1 के नीचे से पोल 2 के शीर्ष तक कूदना, और पोल 2 के नीचे से बाहर निकलना)। यह कुल वोल्टेज को दो अलग-अलग आर्क कक्षों में विभाजित करता है, जिससे ब्रेकर को उच्च समग्र वोल्टेज को सुरक्षित रूप से प्रबंधित करने की अनुमति मिलती है।

डिज़ाइन इंजीनियरों को सीलबंद बाहरी बाड़ों के अंदर उच्च परिवेशीय गर्मी का ध्यान कैसे रखना चाहिए?

आंतरिक द्विधात्विक पट्टियों को 30°C की फ़ैक्टरी मानक आधार रेखा पर अंशांकित किया जाता है। जब एक बिना हवादार आउटडोर कॉम्बिनर बॉक्स के अंदर स्थापित किया जाता है, जहां परिवेशी गर्मी और सीधी धूप आंतरिक तापमान को 55°C तक बढ़ा देती है, तो द्विधातु तत्व पहले से विस्तारित हो जाते हैं। यह वास्तविक थर्मल ट्रिप पॉइंट को उसके रेटेड करंट के लगभग 83% से 85% तक कम कर देता है। उपद्रव ट्रिपिंग को रोकने के लिए, इंजीनियरों को या तो निष्क्रिय कूलिंग लूवर्स को एकीकृत करना चाहिए या मानक थर्मल व्युत्पन्न तालिकाओं को लागू करके ब्रेकर रेटिंग को आकार देना चाहिए।
