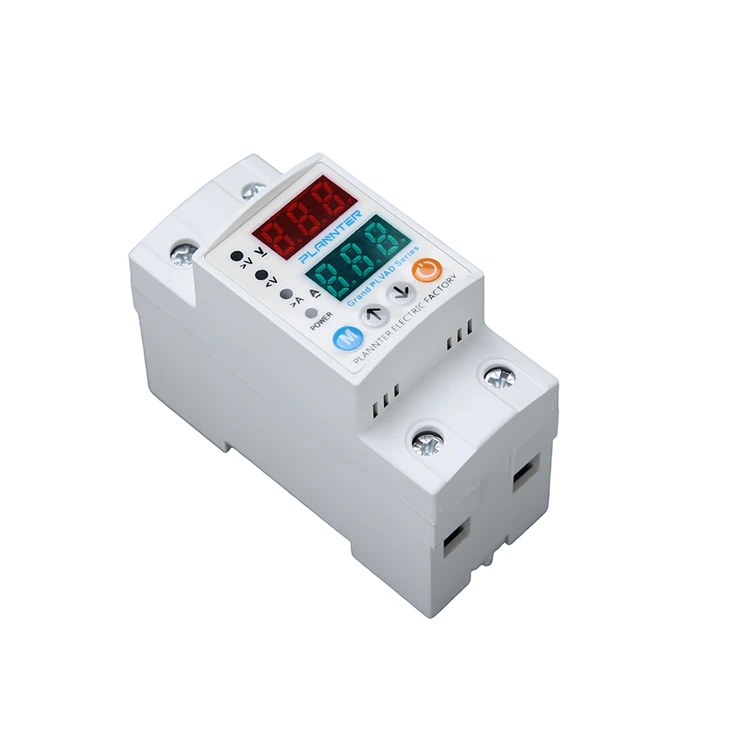

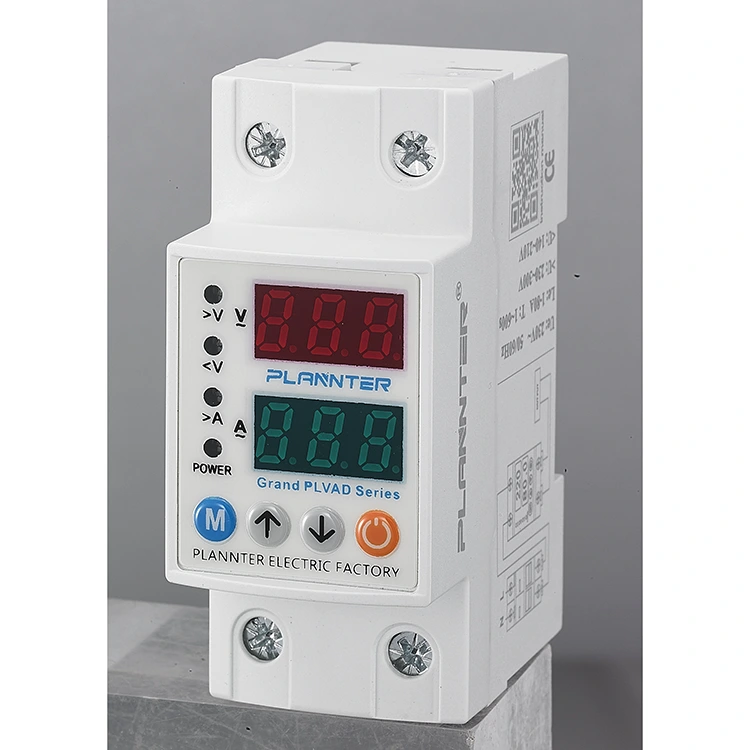

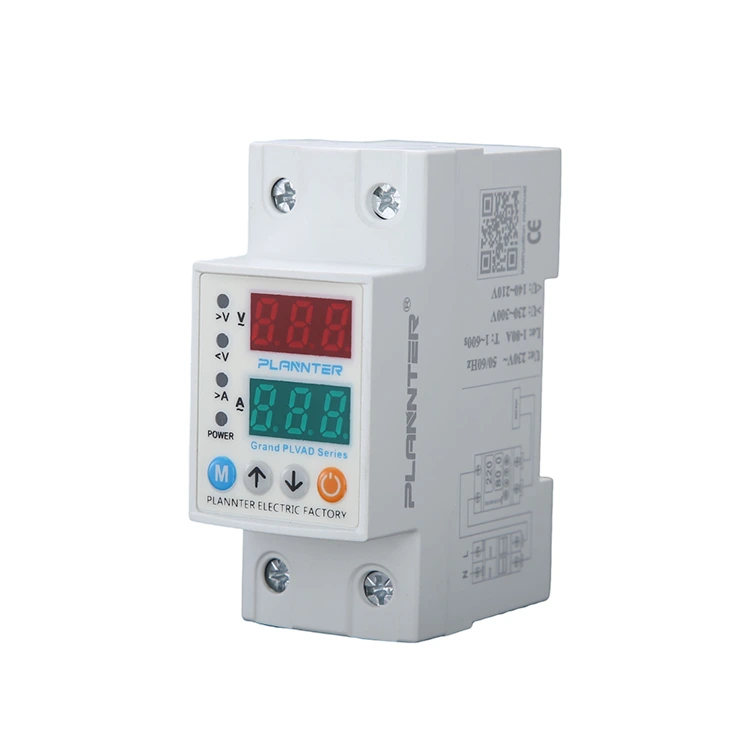

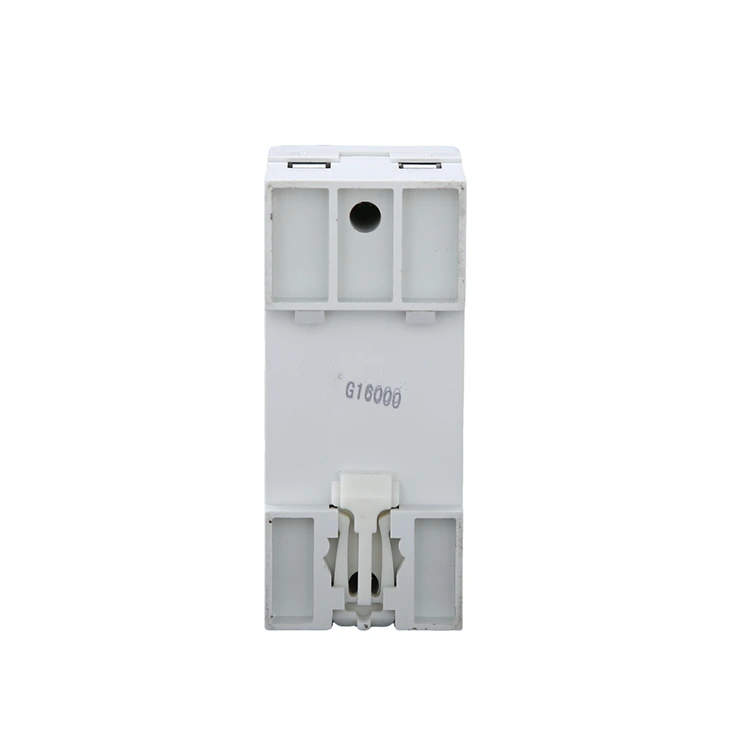

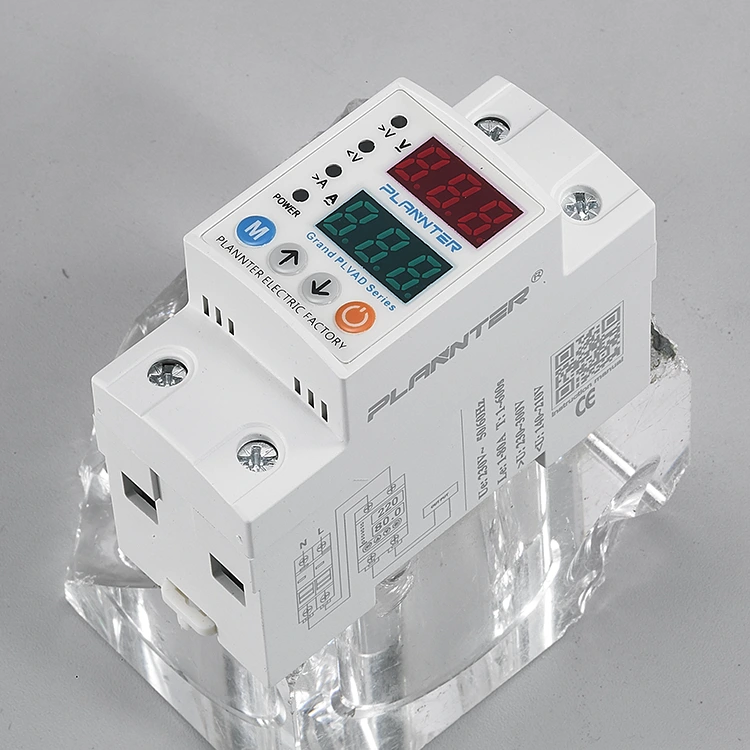

40ए 63ए ओवर और अंडर प्रोटेक्टर

पुगाओ 40ए 63ए ओवर और अंडर प्रोटेक्टरएक विशेष विद्युत सुरक्षा उपकरण है जिसे सर्किट और जुड़े उपकरणों को वोल्टेज अस्थिरता से बचाने के लिए डिज़ाइन किया गया है। मानक 220VAC/230VAC सिस्टम (50/60Hz) के लिए रेटेड, यह रेल-माउंटेड इकाई लगातार लाइन वोल्टेज की निगरानी करती है।

जब वोल्टेज का स्तर सुरक्षित सीमा (ओवर-वोल्टेज) से अधिक हो जाता है या बहुत कम (अंडर-वोल्टेज) गिर जाता है, तो यह स्वचालित रूप से बिजली की आपूर्ति को डिस्कनेक्ट कर देता है, जिससे मोटर, सर्किट बोर्ड और वायरिंग को नुकसान होने से बचाया जा सकता है। -20°C से +55°C तक के तापमान में काम करने में सक्षम एक मजबूत डिज़ाइन के साथ, यह विविध वातावरणों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।

संचालन का सिद्धांत

40A 63A ओवर और अंडर प्रोटेक्टर के संचालन का सिद्धांत वास्तव में वोल्टेज डेटा की निगरानी है। इसमें, उदाहरण के लिए, सेंसर, नियंत्रण इकाइयों, रिले और अन्य स्थितियों का पता लगाना और निगरानी करना शामिल है।

सेंसर: वास्तविक समय में वोल्टेज स्तर की निगरानी की जा सकती है। यदि वोल्टेज हमारी पूर्व निर्धारित सीमा से अधिक या नीचे गिरता है, तो सेंसर नियंत्रण इकाई को एक संकेत भेजता है, जो हमें प्रक्रिया को संचालित करने के लिए प्रेरित करता है।

नियंत्रण इकाई: सेंसर से सिग्नल प्राप्त कर सकती है, और यह निर्धारित करेगी कि वोल्टेज असामान्य है या नहीं। यदि वोल्टेज बहुत अधिक या बहुत कम पाया जाता है, तो नियंत्रण इकाई सुरक्षात्मक उपायों को सक्रिय कर देगी।

रिले: जब नियंत्रण इकाई द्वारा आदेश दिया जाता है, तो रिले उपकरण को क्षति से बचाने और आग को रोकने के लिए सर्किट को तुरंत खोल देगा।

उपकरण सुरक्षा

संवेदनशील मशीनरी को सही ढंग से कार्य करने के लिए स्थिर शक्ति की आवश्यकता होती है।40ए 63ए ओवर और अंडर प्रोटेक्टरसुरक्षा के लिए व्यापक रूप से उपयोग किया जाता है:

• चिकित्सकीय संसाधन:यह सुनिश्चित करना कि महत्वपूर्ण नैदानिक ​​उपकरण पावर स्पाइक्स से क्षतिग्रस्त न हों।
• इंस्ट्रुमेंटेशन:लगातार वोल्टेज पर निर्भर नियंत्रण प्रणालियों और सेंसरों की सटीकता बनाए रखना।

औद्योगिक/वाणिज्यिक भार

भारी अनुप्रयोगों के लिए, डिवाइस महत्वपूर्ण विद्युत भार को संभालने के लिए उच्च वर्तमान रेटिंग प्रदान करता है:

• 40ए रेटिंग:मानक वाणिज्यिक प्रकाश सर्किट और छोटे कार्यालय उपकरण सेटअप के लिए उपयुक्त।
• 63ए रेटिंग:औद्योगिक वितरण बोर्ड, हेवी-ड्यूटी मोटर और मुख्य पावर फ़ीड के लिए आदर्श जहां उच्च वर्तमान क्षमता की आवश्यकता होती है।

सुरक्षा प्रकार और तंत्र

The 40ए 63ए ओवर और अंडर प्रोटेक्टरबिजली सुरक्षा को प्रबंधित करने के लिए सेंसर और रिले से युक्त एक स्मार्ट नियंत्रण प्रणाली का उपयोग करता है:

• ओवर-वोल्टेज संरक्षण:वोल्टेज में अचानक वृद्धि (उदाहरण के लिए, न्यूट्रल लाइन का वियोग) का पता लगाता है और आग के खतरों और इन्सुलेशन की उम्र बढ़ने को रोकने के लिए बिजली काट देता है।
• अंडर-वोल्टेज संरक्षण:वोल्टेज की बूंदों की पहचान करता है जो मोटरों को अत्यधिक गरम करने और ठप करने का कारण बन सकता है, बर्नआउट को रोकने के लिए लोड को डिस्कनेक्ट कर देता है।
• स्वचालित पुनर्प्राप्ति:एक बार जब वोल्टेज स्थिर सीमा पर लौट आता है, तो इकाई स्वचालित रूप से सर्किट को फिर से बंद कर सकती है, जिससे मैन्युअल हस्तक्षेप की आवश्यकता कम हो जाती है और निरंतर संचालन सुनिश्चित होता है।

लाभ

वास्तविक समय वोल्टेज की निगरानी और त्वरित डिस्कनेक्शन: 40A 63A ओवर और अंडर प्रोटेक्टर हर दिन लगातार लाइन वोल्टेज की निगरानी करेगा, एक बार जब वोल्टेज निर्धारित सीमा से अधिक जैसे ओवर-वोल्टेज या अंडर-वोल्टेज का पता चलता है, तो प्रोटेक्टर बिजली की आपूर्ति काट देगा, जिससे उच्च वोल्टेज या कम वोल्टेज के कारण बिजली के उपकरणों को स्थायी रूप से क्षतिग्रस्त होने से बचाया जा सकेगा।

विद्युत उपकरणों की सेवा जीवन का विस्तार करें: यदि दीर्घकालिक स्थिर वोल्टेज वातावरण है, तो क्षति और उम्र बढ़ने के कारण वोल्टेज के झटके के कारण इलेक्ट्रॉनिक घटकों में कमी आएगी, बिजली की आपूर्ति स्थिर हो सकती है और समग्र उपकरण जीवन को बढ़ाने के लिए उतार-चढ़ाव को कम किया जा सकता है।

उपकरणों की सुरक्षा करें: जैसे कंप्यूटर, चिकित्सा उपकरण, उपकरण और नियंत्रण प्रणालियों के लिए उच्च वोल्टेज सटीकता की आवश्यकता होती है। यदि असामान्य वोल्टेज का पता चलता है तो यह उपकरण डेटा हानि से बचने के लिए बिजली की आपूर्ति काट देगा।

उच्च सुरक्षा और संरक्षण प्रदर्शन: जब वोल्टेज में अचानक वृद्धि से तार ओवरहीटिंग, शॉर्ट सर्किट या आग लग सकती है, तो 40A 63A ओवर और अंडर प्रोटेक्टर ओवर-वोल्टेज के समय समय पर बिजली की आपूर्ति में कटौती करता है, बिजली की आग के जोखिम को कम करता है और बिजली की सुरक्षा में सुधार करता है।

अक्सर पूछे जाने वाले प्रश्न

मैं वोल्टेज सीमा कैसे समायोजित करूं?

यूनिट में समायोज्य सेटिंग्स हैं, जो आपको अपने जुड़े उपकरणों की विशिष्ट आवश्यकताओं से मेल खाने के लिए ओवर-वोल्टेज और अंडर-वोल्टेज थ्रेसहोल्ड को कैलिब्रेट करने की अनुमति देती है।

"स्वचालित पुनर्प्राप्ति" सुविधा क्या है?

खराबी दूर होने और वोल्टेज सुरक्षित सीमा पर लौटने के बाद, 40A 63A ओवर और अंडर प्रोटेक्टर स्वचालित रूप से बिजली बहाल कर सकता है, जिससे मैन्युअल रीसेट की आवश्यकता कम हो जाती है और निरंतरता सुनिश्चित होती है।

40A और 63A में क्या अंतर है?

यह रेटेड वर्तमान क्षमता को संदर्भित करता है। 63A मॉडल 40A मॉडल की तुलना में अधिक विद्युत भार (अधिक उपकरण) संभाल सकता है। अपने कुल कनेक्टेड लोड के आधार पर चुनें।

क्या यह बिजली गिरने से बचाता है?

यह डिवाइस ओवर/अंडर वोल्टेज सुरक्षा के लिए डिज़ाइन किया गया है। प्रत्यक्ष बिजली हमलों के खिलाफ व्यापक सुरक्षा के लिए, इस रक्षक को एक समर्पित सर्ज प्रोटेक्टिव डिवाइस (एसपीडी) के साथ संयोजन में उपयोग करने की अनुशंसा की जाती है।

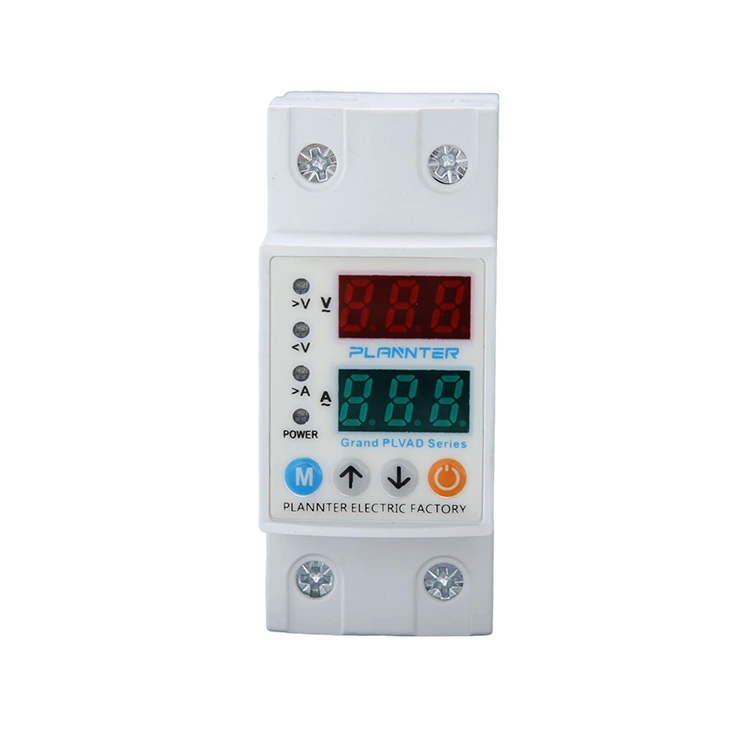

प्रदर्शन और बटन

1 - सेट बटन: इस बटन का उपयोग ओवर-करंट मानों और उच्च/निम्न वोल्टेज सेटिंग मानों और त्रुटि को सेट करने/बदलने के बाद सहेजने के लिए किया जाता है।

प्रतीक्षा का समय.

2 - यूपी बटन: आवश्यक मान बढ़ाएँ।

3 - डाउन बटन: आवश्यक मान कम करें।

4 - मैनुअल ऑन/ऑफ बटन: डिवाइस आउटपुट को मैन्युअल रूप से चालू या बंद करने के लिए उपयोग किया जाता है। जब आउटपुट बंद हो जाता है, तो स्क्रीन "ऑफ़" प्रदर्शित करेगी, और डिवाइस स्वचालित रीसेट करने में असमर्थ होगा। डिवाइस को पुनः सक्रिय करने और सामान्य संचालन फिर से शुरू करने के लिए बटन को फिर से दबाएं (बशर्ते कोई मौजूदा खराबी न हो)।

5 - वर्तमान प्रदर्शन

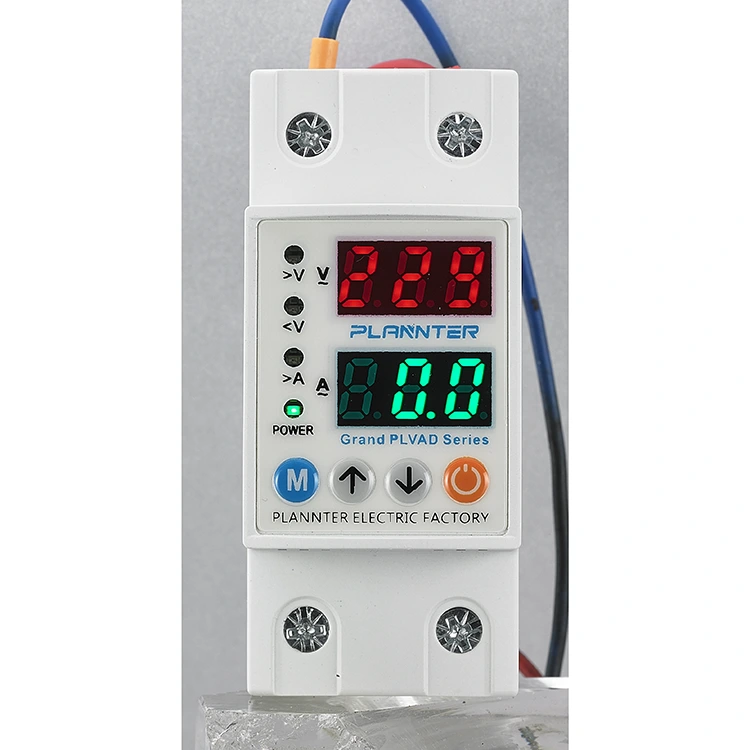

पहला डिस्प्ले समूह: सामान्य ऑपरेशन के तहत, यह डिस्प्ले इनपुट (मेन) वोल्टेज मान दिखाता है। जब कोई खराबी न हो तो स्क्रीन लगातार रोशन रहती है और उच्च या निम्न-वोल्टेज त्रुटि होने पर फ्लैश करेगी। प्रोग्रामिंग के दौरान, डिस्प्ले सेट किए जा रहे प्रासंगिक पैरामीटर मानों को इंगित करता है, जैसे ओवरकरंट, उच्च/निम्न वोल्टेज थ्रेशोल्ड, गलती विलंब, और रीसेट विलंब समय।

6 - वोल्टेज डिस्प्ले

दूसरा प्रदर्शन समूह: सामान्य ऑपरेशन के दौरान, यह अनुभाग वर्तमान मूल्य दिखाता है। जब सिस्टम सामान्य रूप से काम कर रहा हो तो स्क्रीन लगातार जलती रहती है और ओवर-करंट खराबी की स्थिति में चमकती रहती है। प्रोग्रामिंग प्रक्रिया के दौरान, यह संबंधित प्रोग्राम पैरामीटर का संख्यात्मक मान प्रदर्शित करता है।

7 - एलईडी संकेतक:

ए>: ओवर-करंट दोष का पता चलने पर रोशनी होती है।

V>: उच्च वोल्टेज दोष होने पर प्रकाशित होता है।

वी<: कम वोल्टेज की खराबी होने पर रोशनी करता है।

आउट: जब डिवाइस आउटपुट ऑपरेशन शुरू करता है तो लाइट जलती है।

कनेक्शन आरेख

मेन से न्यूट्रल और फेज तारों को डिवाइस पर "इनपुट" के रूप में चिह्नित "एन" और "एल" टर्मिनलों से जोड़ा जाना चाहिए।

उपकरण के तटस्थ और चरण तारों को अधिक या कम वोल्टेज से संरक्षित करने का इरादा डिवाइस के "आउटपुट" अनुभाग के तहत "एन" और "एल" टर्मिनलों से जोड़ा जाना चाहिए।

DIMENSIONS
