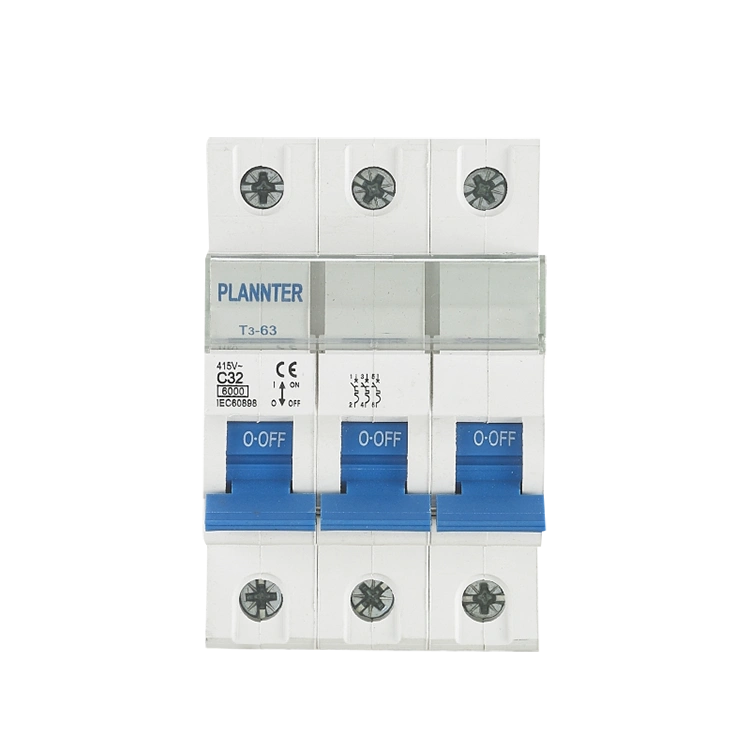

मिनी सर्किट ब्रेकर (एमसीबी) के एक पेशेवर निर्माता के रूप में, पुगाओ(प्लान्टर)हमारे ग्राहकों को उच्च दक्षता वाली विद्युत सुरक्षा और विश्वसनीयता उत्पाद प्रदान करता है। एमसीबी आधुनिक विद्युत उपकरणों में प्रमुख घटक हैं, जो मजबूत अधिभार और शॉर्ट-सर्किट सुरक्षा प्रदान करते हैं। खराबी की स्थिति में वे स्वचालित रूप से करंट बंद कर देते हैं। पारंपरिक फ़्यूज़ के विपरीत, वे रीसेट करने योग्य होते हैं, लंबी अवधि और कम लागत की पेशकश करते हैं।
लघु सर्किट ब्रेकर कैसे काम करता है?
एकएमसीबीएक इलेक्ट्रोमैकेनिकल उपकरण है जो सर्किट को ओवरकरंट स्थितियों से बचाता है। यह गलती की स्थिति का पता लगाता है और ऑन/ऑफ स्विच को बाधित करके करंट को तुरंत बंद कर देता है। विशेष रूप से, इसका कार्य ओवरलोड और शॉर्ट सर्किट से रक्षा करना है। तो यह प्रक्रिया कैसे काम करती है?
जब एमसीबी के माध्यम से प्रवाहित होने वाली धारा लंबे समय तक इसके रेटेड मूल्य से अधिक हो जाती है, तो अंदर की द्विधातु पट्टी गर्म हो जाती है और झुक जाती है। यह क्रिया सर्किट ब्रेकर के ट्रिपिंग तंत्र को ट्रिगर करती है, और करंट कट जाता है। इस प्रक्रिया के माध्यम से, अधिभार संरक्षण प्राप्त किया जाता है।
जब अचानक एक बड़ा विद्युत प्रवाह होता है, यानी शॉर्ट सर्किट होता है, तो एमसीबी के अंदर विद्युत चुम्बकीय कुंडल एक मजबूत चुंबकीय क्षेत्र उत्पन्न करेगा, जो तुरंत संपर्कों को अलग करने के लिए मजबूर करेगा, और कुछ मिलीसेकंड के भीतर सर्किट को काट देगा। यह शॉर्ट-सर्किट सुरक्षा है.
खराबी दूर होने के बाद, ऑपरेटिंग लीवर को वापस "चालू" स्थिति में लाकर इसे मैन्युअल रूप से रीसेट किया जा सकता है, और भागों को बदले बिना बिजली बहाल की जा सकती है।
मिनी सर्किट ब्रेकर टाइप बी, सी और डी के बीच क्या अंतर है?
एक मिनी सर्किट ब्रेकर को उसकी ट्रिपिंग विशेषताओं के आधार पर टाइप बी, सी और डी में वर्गीकृत किया जाता है, खासकर यह कैसे तीव्र धाराओं पर प्रतिक्रिया करता है। सही प्रकार का चयन अनावश्यक ट्रिपिंग के बिना उचित सुरक्षा सुनिश्चित करता है।
टाइप बी:
- रेटेड करंट (इंच) से 3 से 5 गुना अधिक गति से यात्रा करता है।
- कम दबाव वाले वर्तमान अनुप्रयोगों के लिए उपयुक्त।
- आमतौर पर आवासीय सर्किट जैसे प्रकाश व्यवस्था और छोटे उपकरणों में उपयोग किया जाता है।
- संवेदनशील भार के लिए तेज़ सुरक्षा प्रदान करता है।
टाइप सी:
- रेटेड करंट (इंच) के 5 से 10 गुना पर ट्रिप।
- मध्यम प्रारंभिक वर्तमान भार के लिए डिज़ाइन किया गया।
- वाणिज्यिक और हल्के औद्योगिक अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है।
- एयर कंडीशनर, पंप और छोटी मोटर जैसे उपकरणों के लिए आदर्श।
टाइप डी:
- रेटेड करंट (इंच) से 10 से 20 गुना पर ट्रिप।
- बिना किसी उपद्रव के उच्च प्रवाह धाराओं को संभालता है।
- भारी औद्योगिक अनुप्रयोगों में उपयोग किया जाता है।
- ट्रांसफार्मर, बड़ी मोटर और वेल्डिंग उपकरण के लिए उपयुक्त।
एमसीबी और आरसीडी/आरसीसीबी के बीच अंतर
एक मिनी सर्किट ब्रेकर और एक आरसीडी/आरसीसीबी दोनों विद्युत प्रणालियों में आवश्यक सुरक्षा उपकरण हैं, लेकिन वे अलग-अलग उद्देश्यों को पूरा करते हैं। उनके अंतरों को समझने से पूर्ण सर्किट सुरक्षा सुनिश्चित करने में मदद मिलती है।
मिनी सर्किट ब्रेकर (एमसीबी):
- ओवरलोड और शॉर्ट सर्किट स्थितियों से बचाता है।
- जब करंट रेटेड सीमा से अधिक हो जाता है तो स्वचालित रूप से ट्रिप हो जाता है।
- आवासीय, वाणिज्यिक और औद्योगिक वितरण प्रणालियों में उपयोग किया जाता है।
- लीकेज करंट या बिजली के झटके के जोखिम का पता नहीं लगाता है।
आरसीडी / आरसीसीबी (अवशिष्ट वर्तमान डिवाइस / अवशिष्ट वर्तमान सर्किट ब्रेकर):
- पृथ्वी के रिसाव और बिजली के झटके से बचाता है।
- जीवित और तटस्थ धाराओं के बीच असंतुलन का पता लगाता है।
- ट्रिप तब होता है जब लीकेज करंट एक सुरक्षित सीमा (उदाहरण के लिए, 30mA) से अधिक हो जाता है।
- ओवरलोड या शॉर्ट सर्किट सुरक्षा प्रदान नहीं करता है।
मुख्य अंतर:
-
सुरक्षा प्रकार:एमसीबी उपकरण की सुरक्षा करता है; आरसीडी/आरसीसीबी लोगों की सुरक्षा करता है।
-
समारोह:एमसीबी ओवरकरंट को संभालती है; आरसीडी/आरसीसीबी लीकेज करंट का पता लगाता है।
-
उपयोग:पूर्ण सुरक्षा के लिए अक्सर एक साथ उपयोग किया जाता है।
-
सुरक्षा स्तर:दोनों उपकरणों का संयोजन विद्युत और व्यक्तिगत सुरक्षा दोनों सुनिश्चित करता है।
पुगाओ (प्लांटर) के लघु सर्किट ब्रेकर क्यों चुनें?
हमारे एमसीबी उत्पाद ओवरलोड और शॉर्ट सर्किट सुरक्षा, उच्च सुरक्षा प्रदान कर सकते हैं और आग के जोखिम को कम कर सकते हैं। इसके अलावा, जब सुरक्षा की आवश्यकता होती है, तो यह तुरंत प्रतिक्रिया करता है और लगभग तुरंत ट्रिप कर सकता है, जिससे लाइनों और जुड़े उपकरणों को नुकसान कम हो जाता है। इसे बाद में आसानी से रीसेट भी किया जा सकता है। सर्किट की स्थिति को स्विच पर इंगित स्थिति से पहचाना जा सकता है, जिससे इसका उपयोग करना बहुत सुविधाजनक हो जाता है।
हमारे लघु सर्किट ब्रेकर आकार में कॉम्पैक्ट हैं और उपयोगकर्ता इकाइयों और वितरण बक्से में उच्च घनत्व पर स्थापित किए जा सकते हैं, जिससे अंतरिक्ष उपयोग बहुत कुशल हो जाता है। उन्हें समन्वित भी किया जा सकता है ताकि अन्य उपकरणों को प्रभावित किए बिना केवल फॉल्ट के निकटतम सर्किट ब्रेकर ट्रिप हो जाए।
