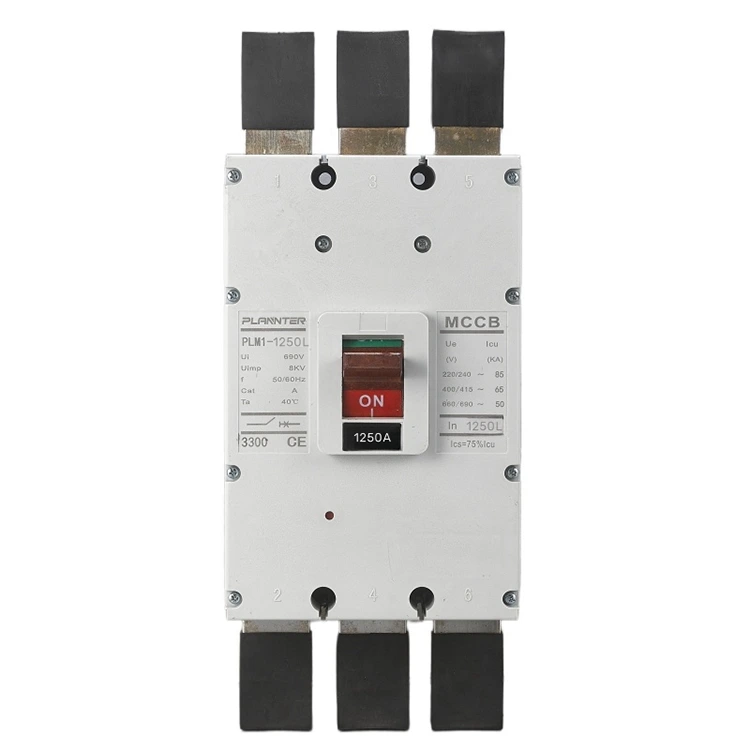

AC 690V मोल्डेड केस ब्रेकर

AC 690V मोल्डेड केस ब्रेकर क्या है?

एकAC 690V मोल्डेड केस ब्रेकरएक उच्च-वोल्टेज सुरक्षा उपकरण है जिसे विद्युत सर्किट को ओवरलोड, शॉर्ट सर्किट और दोषों से बचाने के लिए डिज़ाइन किया गया है। मानक 400V ब्रेकरों के विपरीत, इस इकाई को उच्च वोल्टेज स्तर को संभालने के लिए इंजीनियर किया गया है, जो इसे केबल आकार को कम करने और भारी औद्योगिक और बड़े वाणिज्यिक अनुप्रयोगों में ऊर्जा दक्षता में सुधार करने के लिए आदर्श बनाता है।

उत्पाद विशिष्टता

मुख्य विशेषताएं और तकनीकी विशिष्टताएँ

वोल्टेज और क्षमता

• रेटेड वोल्टेज:690V एसी (50/60Hz)।
• कम समय में करंट सहने की क्षमता (Icw):85 kA/1s से 100 kA/1s पर रेटेड, यह सुनिश्चित करते हुए कि शॉर्ट-सर्किट चोटियों के दौरान इकाई बरकरार रहे।
• सेवा ब्रेकिंग क्षमता (आईसीएस):75% से 100% आईसीयू, ब्रेकर को खराबी दूर करने के बाद रखरखाव के बिना संचालन में लौटने की अनुमति देता है।

वर्तमान रेटिंग

तक के उच्च-वर्तमान मॉडल सहित विभिन्न फ्रेम आकारों में उपलब्ध है1250ए, मुख्य वितरण फीडरों के लिए उपयुक्त।

यात्रा इकाइयाँ

चरणबद्ध सुरक्षा प्रदान करने वाली बुद्धिमान यात्रा इकाइयों से सुसज्जित:

• लंबे समय की देरी:अधिभार संरक्षण (उलटा-समय ट्रिपिंग) के लिए।
• कम समय की देरी:आंशिक शॉर्ट सर्किट के दौरान चयनात्मक समन्वय के लिए।
• तात्कालिक संचालन:गंभीर शॉर्ट-सर्किट रुकावट के लिए (कुल ब्रेकिंग समय 15ms-30ms)।

मानकों

वैश्विक अनुकूलता और सुरक्षा सुनिश्चित करते हुए, IEC 60947-2 और GB मानकों के साथ पूरी तरह से अनुपालन।

प्रमुख लाभ

हमारा क्यों चुनेंAC 690V मोल्डेड केस ब्रेकर?

• सुपीरियर स्थिरता:उच्च Icw रेटिंग अचानक शॉर्ट सर्किट के खिलाफ गतिशील और थर्मल स्थिरता की गारंटी देती है।
• निर्बाध शक्ति:उच्च आईसीएस क्षमता का मतलब है कि ब्रेकर अधिकतम दोषों को संभाल सकता है और डाउनटाइम को कम करते हुए काम करना जारी रख सकता है।
• चयनात्मक सुरक्षा:सटीक ट्रिप सेटिंग्स सुनिश्चित करती हैं कि केवल दोषपूर्ण सर्किट को अलग किया जाए, जिससे मुख्य लाइन सक्रिय रहे।

अनुप्रयोग

मांग वाले वातावरण में केंद्रीय बिजली वितरण के लिए हमारे ब्रेकर आवश्यक हैं:

• भारी उद्योग:रासायनिक संयंत्र, इस्पात मिलें, और ऑटोमोबाइल विनिर्माण सुविधाएं।
• महत्वपूर्ण बुनियादी ढाँचा:प्रमुख अस्पतालों और हवाई अड्डे के टर्मिनलों में केंद्रीय बिजली कक्ष।
• बड़ी इमारतें:संवेदनशील उपकरण कक्षों की सुरक्षा करना और संपूर्ण भवन विंगों में बिजली वितरित करना।

पुगाओ इलेक्ट्रिक क्यों चुनें?

एक प्रोफेशनल के तौर परउत्पादकमेंचीनहमारा मानना ​​है कि उन्नत उपकरण गुणवत्ता की नींव हैं।

• बुद्धिमान विनिर्माण:हम स्वचालित वाइंडिंग मशीनों और कंप्यूटर-नियंत्रित सटीक इंजेक्शन मोल्डिंग सिस्टम का उपयोग करते हैं।
• लगातार गुणवत्ता:कुंजी बोल्ट को कैलिब्रेटेड टूल्स के साथ टॉर्क किया जाता है, और प्रत्येक इकाई का स्ट्रोक, संपर्क दबाव और पूर्ण-लोड ऑपरेशन के लिए परीक्षण किया जाता है।
• तेजी से वितरण:हमारी कुशल उत्पादन लाइनें हमें प्रदर्शन से समझौता किए बिना ऑर्डर शीघ्रता से वितरित करने की अनुमति देती हैं।

अक्सर पूछे जाने वाले प्रश्न

690V AC MCCB की ब्रेकिंग क्षमता क्या है?

हमारी इकाइयों में आमतौर पर 100kA तक की अंतिम ब्रेकिंग क्षमता (आईसीयू) और 75-100% आईसीयू की सर्विस ब्रेकिंग क्षमता (आईसीएस) होती है।

690V एमसीसीबी के लिए कौन सी वर्तमान रेटिंग उपलब्ध हैं?

हम फ़्रेम आकार के आधार पर रेटिंग की एक विस्तृत श्रृंखला प्रदान करते हैं, आमतौर पर 100A से लेकर 1250A या 1600A तक।

सामान्य यात्रा प्रकार क्या हैं?

सामान्य प्रकारों में सामान्य उपयोग के लिए थर्मल-मैग्नेटिक (टीएम) और सटीक सुरक्षा और संचार के लिए इलेक्ट्रॉनिक (माइक्रोप्रोसेसर-आधारित) शामिल हैं।

क्या 690V ब्रेकर DC के लिए उपयुक्त हैं?

आम तौर पर, नहीं. एसी ब्रेकर आर्क को बुझाने के लिए करंट जीरो-क्रॉसिंग पर निर्भर करते हैं। डीसी सिस्टम को विशिष्ट डीसी-रेटेड ब्रेकरों की आवश्यकता होती है जब तक कि एसी ब्रेकर स्पष्ट रूप से व्युत्पन्न और डीसी उपयोग के लिए प्रमाणित न हो।

690V एमसीसीबी का उपयोग कहाँ किया जाता है?

इनका उपयोग केबल लागत को कम करने और दक्षता में सुधार करने के लिए भारी औद्योगिक वितरण, नवीकरणीय ऊर्जा (सौर/पवन), और बड़ी वाणिज्यिक सुविधाओं में किया जाता है।

400V और 690V MCCB के बीच क्या अंतर है?

690V एमसीसीबी में उच्च वोल्टेज तनाव को सुरक्षित रूप से संभालने के लिए उच्च इन्सुलेशन शक्ति और आर्क-शमन क्षमता होती है।

3-पोल और 4-पोल का क्या मतलब है?

3-पोल ब्रेकर तीन चरणों (L1, L2, L3) की सुरक्षा करते हैं। 4-पोल ब्रेकर तीन चरणों और तटस्थ (एन) कंडक्टर की रक्षा करते हैं।
