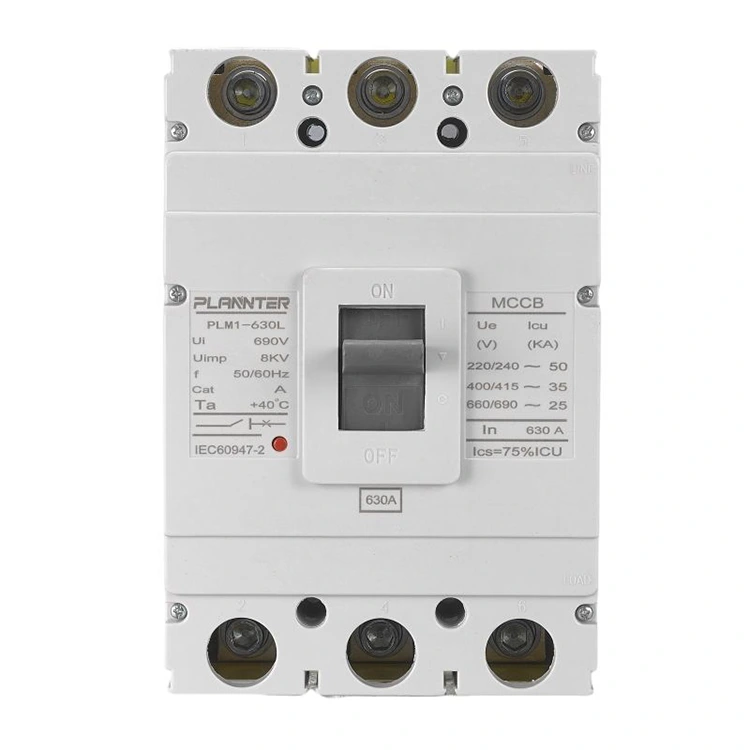

औद्योगिक एसी मोल्डेड केस ब्रेकर

एक अग्रणी के रूप मेंचीन आपूर्तिकर्ता14 वर्षों की विनिर्माण उत्कृष्टता के साथ, PUGAO (प्लांटर इलेक्ट्रिक) प्रदान करता हैऔद्योगिक एसी मोल्डेड केस ब्रेकर630ए श्रृंखला। हेवी-ड्यूटी बिजली वितरण के लिए इंजीनियर किया गया, यह ब्रेकर बड़े पैमाने पर विद्युत बुनियादी ढांचे की सुरक्षा के लिए कठोर स्थायित्व के साथ उच्च ब्रेकिंग क्षमता को जोड़ता है।

औद्योगिक एसी मोल्डेड केस ब्रेकर क्या है?

The औद्योगिक एसी मोल्डेड केस ब्रेकरएक भारी क्षमता वाला सुरक्षात्मक उपकरण है जिसे ओवरलोड और शॉर्ट सर्किट के खिलाफ सटीक सुरक्षा प्रदान करते हुए उच्च-वर्तमान भार को संभालने के लिए डिज़ाइन किया गया है। यह औद्योगिक नेटवर्क में प्राथमिक सुरक्षा द्वार के रूप में कार्य करता है, यह सुनिश्चित करता है कि डाउनस्ट्रीम उपकरण अत्यधिक खराबी की स्थिति में भी सुरक्षित रहें।

केस डिज़ाइन: बेहतर इन्सुलेशन और टिकाऊपन

• ढाला आवास:उच्च शक्ति, ज्वाला-मंदक मिश्रित सामग्रियों से निर्मित जो असाधारण ढांकता हुआ ताकत प्रदान करते हैं।
• कॉम्पैक्ट पदचिह्न:अनुकूलित डिज़ाइन थर्मल अपव्यय से समझौता किए बिना स्विचगियर्स और पावर कैबिनेट के भीतर उच्च-घनत्व स्थापना की अनुमति देता है।
• पर्यावरणीय लचीलापन:आंतरिक तंत्र को औद्योगिक धूल, नमी और रासायनिक वाष्प से बचाने के लिए केस को सील कर दिया गया है।

वर्तमान रेटिंग: भारी भार के लिए अनुकूलित

हमाराऔद्योगिक एसी मोल्डेड केस ब्रेकरउच्च-मांग वाले अनुप्रयोगों के लिए विशेष रूप से इंजीनियर किया गया है:

• वर्तमान मूल्यांकित:630ए, मुख्य वितरण बोर्डों और बड़ी मशीनरी के लिए आदर्श।
• तोड़ने की क्षमता:50 केए की उच्च आईसीएस (रेटेड सर्विस ब्रेकिंग क्षमता) और 65 केए की आईसीयू (अल्टीमेट ब्रेकिंग क्षमता) की सुविधा, यह सुनिश्चित करती है कि गंभीर खराबी के बाद भी यूनिट चालू रहे।
• स्थिर संचालन:व्यस्त औद्योगिक वातावरण में उपद्रव ट्रिपिंग को रोकने के लिए रेटेड करंट के 1.05 गुना पर स्थिर रहने के लिए कैलिब्रेटेड किया गया है।

तंत्र: परिशुद्धता एवं तीव्र प्रतिक्रिया

का आंतरिक तंत्रऔद्योगिक एसी मोल्डेड केस ब्रेकरसटीकता और दीर्घायु दोनों के लिए डिज़ाइन किया गया है:

• समायोज्य तात्कालिक यात्रा:विशिष्ट लाइन प्रतिबाधाओं से मेल खाने के लिए चुंबकीय यात्रा सेटिंग्स (आईएम) को 3.15 केए से 6.3 केए तक समायोजित किया जा सकता है।
• अल्ट्रा-फास्ट रुकावट:शॉर्ट-सर्किट घटना के दौरान 20 एमएस के भीतर आर्क को बुझाने और सर्किट को डिस्कनेक्ट करने में सक्षम।
• सहनशक्ति का परीक्षण किया गया:पूर्ण 630ए लोड पर 20,000 परिचालन के यांत्रिक जीवन और 5,000 चक्रों के विद्युत जीवन की पुष्टि की गई।
• कम समय में झेलना:उत्कृष्ट गतिशील और थर्मल स्थिरता प्रदान करते हुए, 1 सेकंड के लिए 55 kA के उच्च-वर्तमान आवेगों को सहन कर सकता है।

प्रमुख विशेषताएँ एवं विशेषताएँ

The औद्योगिक एसी मोल्डेड केस ब्रेकर630A श्रृंखला आधुनिक बुनियादी ढांचे की कठोर मांगों को संभालने के लिए बनाई गई है। सटीक इंजीनियरिंग से लेकर मॉड्यूलर लचीलेपन तक, ये सुविधाएँ सुनिश्चित करती हैं कि आपकी विद्युत प्रणाली सुरक्षित, कुशल और अंतरराष्ट्रीय मानकों के अनुरूप बनी रहे।

1. उच्च व्यवधान क्षमता

हमाराऔद्योगिक एसी मोल्डेड केस ब्रेकरअत्यधिक विद्युत दोषों को बिना किसी विफलता के प्रबंधित करने के लिए डिज़ाइन किया गया है।

• आईसीयू/आईसीएस प्रदर्शन:50kA पर सर्विस ब्रेकिंग क्षमता (Ics) बनाए रखते हुए, 65kA की अंतिम ब्रेकिंग क्षमता तक पहुंचना।
• त्रुटि का पृथक्करण:डाउनस्ट्रीम औद्योगिक मशीनरी को होने वाले नुकसान को रोकने के लिए 20 एमएस के भीतर चापों को तेजी से बुझाता है।

2. समायोज्य यात्रा सेटिंग्स

औद्योगिक वातावरण में लचीलापन महत्वपूर्ण है।औद्योगिक एसी मोल्डेड केस ब्रेकरएक ठोस सुरक्षात्मक अवरोध को बनाए रखते हुए उपद्रव ट्रिपिंग को रोकने के लिए फाइन-ट्यूनिंग की अनुमति देता है।

• अधिभार समायोजन:1.05x रेटेड करंट पर स्थिर संचालन; 1.3x रेटेड करंट पर एक घंटे के भीतर विश्वसनीय वियोग।
• तात्कालिक चुंबकीय यात्रा:विभिन्न लाइन प्रतिबाधाओं के अनुरूप 3.15 केए से 6.3 केए तक समायोज्य सेटिंग्स (आईएम)।

3. थर्मल-मैग्नेटिक और इलेक्ट्रॉनिक ट्रिप इकाइयाँ

एक प्रोफेशनल के तौर परचीन आपूर्तिकर्ता, हम विभिन्न सुरक्षा प्रोफाइलों को पूरा करने के लिए विविध यात्रा तकनीकों की पेशकश करते हैं:

• थर्मल-चुंबकीय:मानक औद्योगिक भार के लिए विश्वसनीय द्विधात्विक और विद्युत चुम्बकीय सुरक्षा।
• इलेक्ट्रॉनिक ट्रिप (वैकल्पिक):डिजिटल तर्क और तेज़ प्रतिक्रिया समय की आवश्यकता वाले जटिल बिजली वितरण नेटवर्क के लिए उन्नत परिशुद्धता।

4. विस्तृत धारा सीमा

630A फ्रेम मध्यम से बड़ी बिजली आवश्यकताओं के लिए एक मजबूत समाधान के रूप में कार्य करता है, जो आपके वितरण नेटवर्क में कनेक्टेड लोड और लाइनों के व्यापक स्पेक्ट्रम में लगातार सुरक्षा सुनिश्चित करता है।

5. कॉम्पैक्ट और मॉड्यूलर डिज़ाइन

आधुनिक स्विचगियर में अंतरिक्ष दक्षता महत्वपूर्ण है।औद्योगिक एसी मोल्डेड केस ब्रेकरइसमें एक उच्च शक्ति वाला ढाला हुआ आवास है जो उच्च घनत्व कैबिनेट स्थापनाओं के लिए समग्र पदचिह्न को कम करते हुए ढांकता हुआ ताकत को अधिकतम करता है।

6. मल्टी-पोल सुरक्षा

हमारा मानक 3-पोल डिज़ाइन सभी चरणों में समकालिक संचालन सुनिश्चित करता है। यह जुड़ा हुआ तंत्र तीन-चरण मोटरों की सुरक्षा और किसी खराबी के दौरान पूर्ण सिस्टम अलगाव सुनिश्चित करने के लिए महत्वपूर्ण है।

7. सहायक उपकरण एवं संचार

अपना सुधार करेंऔद्योगिक एसी मोल्डेड केस ब्रेकरविभिन्न प्रकार के फ़ील्ड-इंस्टॉल करने योग्य सहायक उपकरणों के साथ:

• शंट ट्रिप और अंडरवोल्टेज रिलीज़:दूरस्थ आपातकालीन शटडाउन और वोल्टेज निगरानी के लिए।
• सहायक एवं अलार्म संपर्क:केंद्रीकृत नियंत्रण कक्षों या पीएलसी पर वास्तविक समय स्थिति फीडबैक के लिए।

8. पर्यावरणीय मजबूती

हमारे यहां निर्मितचीन का कारखानासख्त ISO9001 गुणवत्ता नियंत्रण के साथ, इन ब्रेकरों का परीक्षण किया जाता है:

• गतिशील एवं तापीय स्थिरता:1 सेकंड के लिए 55kA अल्पकालिक आवेगों को झेलने में सक्षम।
• दीर्घायु:पूर्ण भार पर 20,000 संचालन और 5,000 विद्युत चक्रों की सिद्ध यांत्रिक सहनशक्ति।

अक्सर पूछे जाने वाले प्रश्न

औद्योगिक और वाणिज्यिक एमसीसीबी के बीच क्या अंतर है?

जबकि दोनों सर्किट सुरक्षा प्रदान करते हैं, aऔद्योगिक एसी मोल्डेड केस ब्रेकरवाणिज्यिक-ग्रेड इकाइयों की तुलना में भारी कर्तव्यों के लिए विशेष रूप से बनाया गया है:

• वोल्टेज/वर्तमान हैंडलिंग:औद्योगिक मॉडल, हमारी 630A श्रृंखला की तरह, उच्च निरंतर भार और काफी अधिक शॉर्ट-सर्किट व्यवधान क्षमता (65kA तक) के लिए डिज़ाइन किए गए हैं।
• मजबूती:औद्योगिक इकाइयों में फ़ैक्टरी सेटिंग्स में सामान्य उच्च-वर्तमान आवेगों (उदाहरण के लिए, 1 सेकंड के लिए 55kA) का सामना करने के लिए बढ़ी हुई थर्मल और गतिशील स्थिरता होती है।
• समायोजन क्षमता:फिक्स्ड-सेटिंग वाणिज्यिक ब्रेकरों के विपरीत, औद्योगिक संस्करण विविध मशीनरी को समायोजित करने के लिए थर्मल और चुंबकीय दोनों यात्राओं के लिए व्यापक समायोजन रेंज प्रदान करते हैं।

औद्योगिक एमसीसीबी के लिए सामान्य अनुप्रयोग क्या हैं?

The औद्योगिक एसी मोल्डेड केस ब्रेकरविभिन्न उच्च मांग वाले वातावरणों में पाया जाने वाला एक बहुमुखी घटक है:

• मोटर सुरक्षा:बड़ी तीन-चरण मोटरों की सुरक्षा के लिए आदर्श, सटीक अधिभार सुरक्षा प्रदान करते हुए बिना किसी उपद्रव ट्रिपिंग के उच्च प्रवाह धाराओं को संभालना।
• पैनलबोर्ड और स्विचबोर्ड:वितरण बोर्डों में मुख्य इनकमिंग या आउटगोइंग सुरक्षा इकाई के रूप में कार्य करता है, जिससे संपूर्ण शाखा सर्किट की सुरक्षा सुनिश्चित होती है।
• औद्योगिक स्वचालन:विद्युत दोषों के दौरान विश्वसनीय, स्वचालित बिजली अलगाव प्रदान करने के लिए जटिल उत्पादन लाइनों और पीएलसी-नियंत्रित प्रणालियों में एकीकृत।

एमसीसीबी और एसीबी के बीच क्या अंतर है?

आपकी सुविधा के लिए सही सुरक्षा का चयन करने के लिए अंतर को समझना महत्वपूर्ण है:

• भूमिका:एमसीसीबी (मोल्डेड केस सर्किट ब्रेकर) का उपयोग आमतौर पर 1600A तक की धाराओं के लिए किया जाता है और यह एक कॉम्पैक्ट, सीलबंद डिज़ाइन प्रदान करता है। ACB (एयर सर्किट ब्रेकर) का उपयोग बहुत अधिक वर्तमान अनुप्रयोगों (6300A तक) के लिए किया जाता है और आमतौर पर पूरे संयंत्र के लिए मुख्य इनकमिंग ब्रेकर के रूप में कार्य करता है।
• रखरखाव: The औद्योगिक एसी मोल्डेड केस ब्रेकरइसके सीलबंद "मोल्डेड केस" डिज़ाइन के कारण यह काफी हद तक रखरखाव-मुक्त है। इसके विपरीत, एसीबी में सुलभ आंतरिक भाग होते हैं जिन्हें नियमित स्नेहन और संपर्क निरीक्षण की आवश्यकता होती है।

PUGAO इंडस्ट्रियल AC मोल्डेड केस ब्रेकर क्यों चुनें?

चीन में स्थित एक पेशेवर आपूर्तिकर्ता के रूप में, PUGAO औद्योगिक एसी मोल्डेड केस सर्किट ब्रेकर की पेशकश करने के लिए 14 वर्षों की विनिर्माण विशेषज्ञता का लाभ उठाता है - जो दुनिया भर में बिजली वितरण प्रणालियों के लिए पसंदीदा विकल्प है:

असाधारण ब्रेकिंग प्रदर्शन: 65kA तक की अंतिम ब्रेकिंग क्षमता (ICU) और 50kA की सर्विस ब्रेकिंग क्षमता (Ics) की विशेषता के साथ, ये ब्रेकर सुनिश्चित करते हैं कि शॉर्ट-सर्किट दोषों को दूर करने के बाद भी उपकरण पूरी तरह से चालू और कुशल बने रहें, जिससे प्रतिस्थापन लागत में काफी कमी आती है।

सटीक सुरक्षा तंत्र: स्थिर थर्मल-चुंबकीय ट्रिपिंग के साथ, इकाइयां रेटेड वर्तमान के 1.05 गुना पर उपद्रव ट्रिपिंग से प्रतिरक्षित रहती हैं; इसके अलावा, वे 20ms से कम के तात्कालिक शॉर्ट-सर्किट प्रतिक्रिया समय का दावा करते हैं, जो आपके औद्योगिक भार के लिए रक्षा की एक मजबूत रेखा स्थापित करते हैं।

अत्यधिक औद्योगिक स्थायित्व: कठोर परीक्षण से गुजरने के बाद, ये ब्रेकर पूर्ण लोड स्थितियों के तहत 20,000 चक्रों का यांत्रिक जीवनकाल और 5,000 चक्रों का विद्युत जीवनकाल प्रदान करते हैं, जबकि 1 सेकंड के लिए 55kA के कम समय के थर्मल स्थिरता उछाल को झेलने में भी सक्षम हैं।

व्यापक विनिर्माण प्रणाली: हमारे चीन स्थित कारखाने के भौगोलिक लाभों से लाभान्वित होकर, हम आईएसओ 9001 मानकों का सख्ती से पालन करते हैं और OEM/ODM अनुकूलन का समर्थन करने के लिए मशीन विज़न निरीक्षण तकनीक को शामिल करते हैं, जिससे हमारे द्वारा वितरित प्रत्येक उत्पाद की लगातार गुणवत्ता और विश्वसनीयता की गारंटी होती है।
