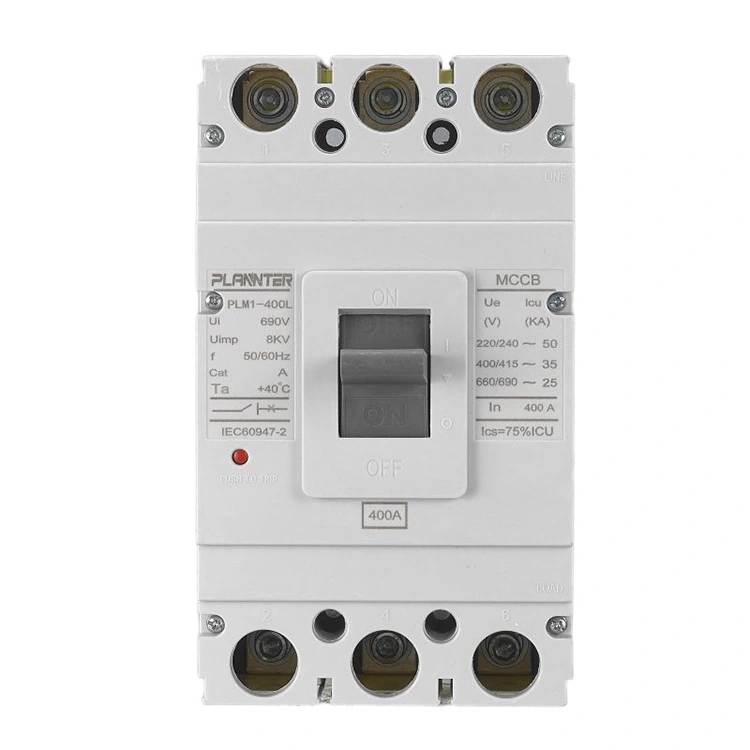

इलेक्ट्रिकल 400ए एसी मोल्डेड केस सर्किट ब्रेकर

इलेक्ट्रिकल 400ए एसी एमसीसीबी की तकनीकी विशिष्टताएँ

• रेटेड वर्तमान (में):400ए
• रेटेड परिचालन वोल्टेज (यूई):एसी 400V/415V
• रेटेड इन्सुलेशन वोल्टेज (यूआई):AC 800V तक
• रेटेड आवृत्ति:50/60 हर्ट्ज़
• खम्भों की संख्या:3पी/4पी वैकल्पिक
• तोड़ने की क्षमता (आईसीयू):50kA - 65kA (आईईसी 60947-2)
• रेटेड सेवा ब्रेकिंग क्षमता (आईसीएस):75% - आईसीयू का 100%
• यात्रा इकाई प्रकार:थर्मल-चुंबकीय / इलेक्ट्रॉनिक (वैकल्पिक)
• यात्रा विशेषताएँ:एडजस्टेबल ओवरलोड और फिक्स्ड/एडजस्टेबल शॉर्ट-सर्किट सुरक्षा
• यांत्रिक जीवन:≥ 10,000 ऑपरेशन
• विद्युत जीवन:≥ 20,000 ऑपरेशन
• संपर्क सामग्री:सिल्वर-टिन ऑक्साइड मिश्र धातु
• इंस्टॉलेशन तरीका:फिक्स्ड माउंटिंग
• रिश्ते का प्रकार:फ्रंट/रियर कनेक्शन वैकल्पिक
• परिचालन तंत्र:वैकल्पिक मोटर चालित तंत्र के साथ मैनुअल संचालन
• सुरक्षा स्तर:IP20 (संलग्नक के साथ उच्चतर)
• परिवेश का तापमान:-5°C से +40°C
• मानकों का अनुपालन:आईईसी 60947-2, आईएसओ9001

उत्पाद की विशेषताएँ:

√ ब्रेकिंग क्षमता 65 kA तक पहुंचती है

√ 400 ए परिचालन वर्तमान रेटिंग

√ कम-प्रतिबाधा चांदी मिश्र धातु से बने संपर्क

√ हाई-स्पीड फोर-बार लिंकेज सिस्टम

√ कॉम्पैक्ट निर्माण, सीधी स्थापना

√ सख्त लूप प्रतिरोध सत्यापन पास करता है

√ स्वचालित विनिर्माण एकरूपता बनाए रखता है

√ तत्काल शॉर्ट-सर्किट रुकावट

√ भरोसेमंद डाउनस्ट्रीम सर्किट की सुरक्षा

√ कम रखरखाव आवश्यकताओं के साथ लागत-कुशल

400ए एसी एमसीसीबी के मुख्य लाभ

उच्च धारा प्रबंधन:

• बड़े विद्युत प्रणालियों में भारी भार का प्रबंधन करने के लिए 400A पर रेटेड
• मुख्य पैनलों और डाउनस्ट्रीम उपकरणों के विश्वसनीय संचालन का समर्थन करता है

समायोज्य यात्रा सेटिंग्स:

• थर्मल-मैग्नेटिक ट्रिप यूनिट ओवरलोड और शॉर्ट सर्किट सुरक्षा के लिए ठीक समायोजन की अनुमति देती है
• लोड प्रकार और एप्लिकेशन परिदृश्य के आधार पर सुरक्षा का अनुकूलन करता है

उच्च तोड़ने की क्षमता:

• आईईसी 60947-2 मानकों के अनुसार 50-65 केए की अंतिम ब्रेकिंग क्षमता (आईसीयू)
• उपकरण और केबलों की सुरक्षा के लिए गंभीर फॉल्ट करंट को तेजी से बाधित करता है

संक्षिप्त परिरूप:

• पारंपरिक फ्रेम सर्किट ब्रेकर की तुलना में जगह बचाने वाला समाधान
• पैनल बोर्डों और बिजली वितरण इकाइयों में स्थापित करना और रखरखाव करना आसान है

बहुमुखी सहायक उपकरण:

• सिस्टम एकीकरण के लिए वैकल्पिक सहायक संपर्क, शंट ट्रिप और अलार्म मॉड्यूल
• विभिन्न नियंत्रण और निगरानी सेटअप के साथ संगत

स्थायित्व और विश्वसनीयता:

• सटीक मुद्रांकन और लेजर वेल्डिंग के साथ सिल्वर-टिन ऑक्साइड मिश्र धातु संपर्क
• विद्युत जीवन 20,000 चक्र से अधिक और 35 माइक्रो-ओम के तहत कम संपर्क प्रतिरोध
• उन्नत असेंबली और अंशांकन लगातार संचालन बल और प्रदर्शन सुनिश्चित करते हैं

बढ़ी हुई सुरक्षा:

• उच्च-पारगम्यता सिलिकॉन स्टील चुंबकीय योक उप-10 एमएस शॉर्ट-सर्किट ट्रिप प्रतिक्रिया सुनिश्चित करता है
• टॉर्क-कैलिब्रेटेड टर्मिनल स्क्रू और लूप प्रतिरोध सत्यापन के साथ 100% फ़ैक्टरी निरीक्षण
• विद्युत दोषों के विरुद्ध विश्वसनीय सुरक्षा और कार्मिक सुरक्षा में वृद्धि

अक्सर पूछे जाने वाले प्रश्न

400ए एमसीसीबी का मुख्य अनुप्रयोग क्या है?

• इलेक्ट्रिकल 400A एसी मोल्डेड केस सर्किट ब्रेकर का उपयोग औद्योगिक, वाणिज्यिक और बड़े आवासीय प्रणालियों के लिए मुख्य बिजली वितरण पैनलों में किया जाता है।
• सर्किट को ओवरलोड, शॉर्ट सर्किट और फॉल्ट करंट से बचाता है।
• मोटर, ट्रांसफार्मर और बड़े उपकरणों जैसे डाउनस्ट्रीम उपकरणों का विश्वसनीय संचालन सुनिश्चित करता है।

क्या 400A ट्रिप सेटिंग समायोज्य है?

• हां, एमसीसीबी में समायोज्य सेटिंग्स के साथ एक थर्मल-मैग्नेटिक ट्रिप यूनिट की सुविधा है।
• लोड प्रकार और सुरक्षा आवश्यकताओं के आधार पर अनुकूलन की अनुमति देता है।
• प्रभावी सुरक्षा बनाए रखते हुए उपद्रव ट्रिपिंग को रोकने में मदद करता है।

3पी और 4पी 400ए एमसीसीबी के बीच क्या अंतर है?

• 3पी एमसीसीबी: तीन-चरण सर्किट की सुरक्षा करता है, जिससे तटस्थ रेखा टूटी नहीं रहती है।
• 4पी एमसीसीबी: पूर्ण वियोग की पेशकश करते हुए, तीन-चरण सर्किट और तटस्थ रेखा की सुरक्षा करता है।
• चयन सिस्टम आवश्यकताओं और सुरक्षा मानकों पर निर्भर करता है।

400ए एमसीसीबी के लिए मुझे किस आकार की केबल का उपयोग करना चाहिए?

• केबल का आकार स्थापना प्रकार, इन्सुलेशन सामग्री और स्वीकार्य वोल्टेज ड्रॉप पर निर्भर करता है।
• आमतौर पर, 400A MCCB को 120 mm² से 185 mm² कॉपर कंडक्टर तक के केबल के साथ जोड़ा जाता है।
• विशिष्ट परियोजना स्थितियों के आधार पर सटीक अनुशंसाओं के लिए पुगाओ इलेक्ट्रिक से परामर्श लें।

400A MCCB का परीक्षण कितनी बार किया जाना चाहिए?

• महत्वपूर्ण प्रणालियों के लिए समय-समय पर निरीक्षण की सिफारिश की जाती है, आमतौर पर हर 6-12 महीने में।
• यांत्रिक संचालन, यात्रा प्रतिक्रिया और कनेक्शन अखंडता के लिए परीक्षण।
• यह सुनिश्चित करता है कि इलेक्ट्रिकल 400A एसी मोल्डेड केस सर्किट ब्रेकर अपने पूरे सेवा जीवन के दौरान विश्वसनीय सुरक्षा बनाए रखता है।
