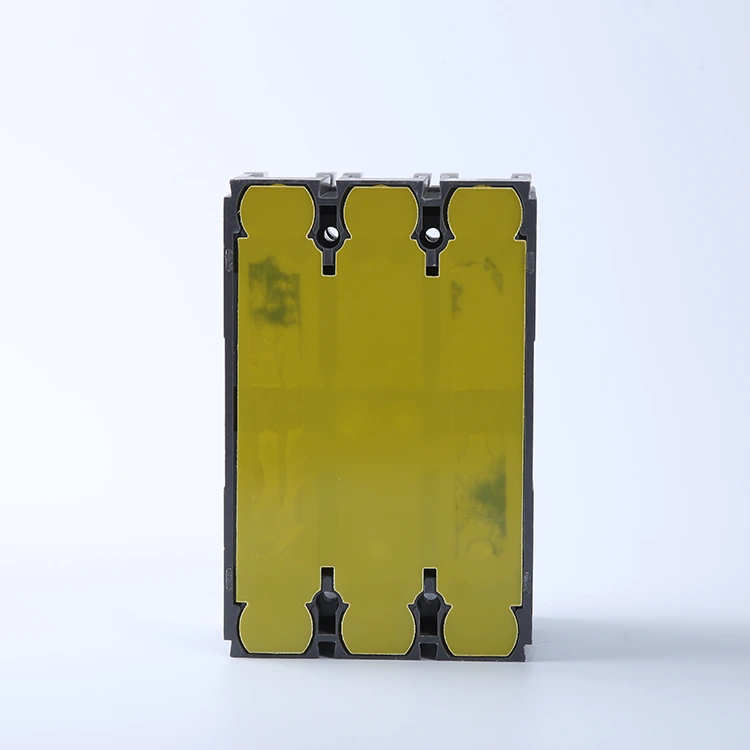

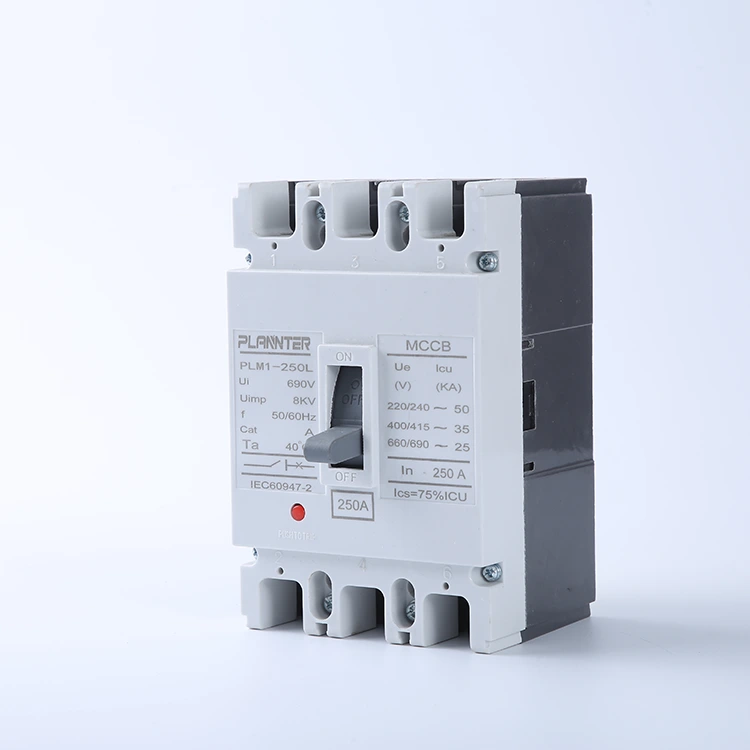

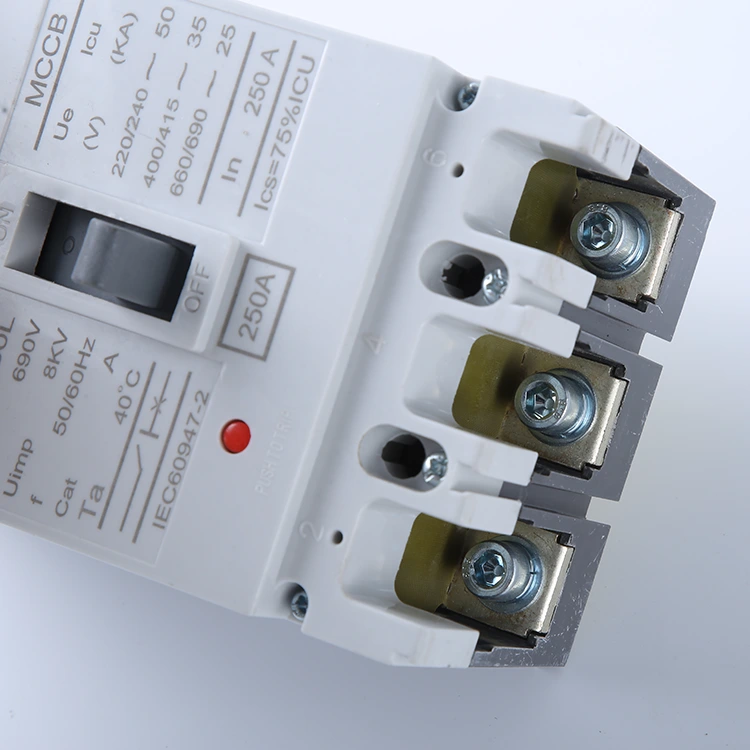

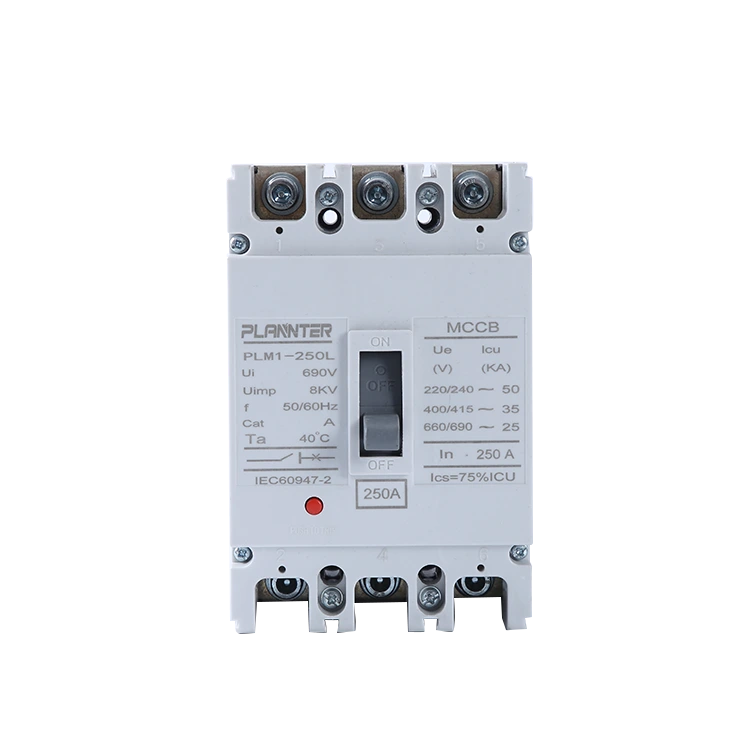

एसी हाई वोल्टेज मोल्डेड केस सर्किट ब्रेकर

एकएसी हाई वोल्टेज मोल्डेड केस सर्किट ब्रेकरएक मजबूत सर्किट सुरक्षा उपकरण है जिसे उच्च वर्तमान भार और अत्यधिक शॉर्ट-सर्किट स्थितियों को संभालने के लिए डिज़ाइन किया गया है। यह आपकी बिजली प्रणाली के लिए "अंतिम सुरक्षा" के रूप में कार्य करता है, गंभीर खराबी की स्थिति में भी रुकावट सुनिश्चित करता है।

आर्क-प्रतिरोधी और प्रभाव-प्रतिरोधी सामग्रियों से निर्मित, ये ब्रेकर आयामी रूप से स्थिर प्रदर्शन प्रदान करते हैं, जो उन्हें बड़े पैमाने पर संचालन के लिए बिजली नियंत्रण अलमारियाँ के अंदर विश्वसनीय कोर बनाते हैं।

मुख्य विशेषताएँ और विशिष्टताएँ

वोल्टेज रेंज

रेटेड ऑपरेटिंग वोल्टेज:एसी 400वी/690वी; एसी हाई वोल्टेज मोल्डेड केस सर्किट ब्रेकर औद्योगिक-ग्रेड हाई-वोल्टेज बिजली वितरण अनुप्रयोगों के लिए उपयुक्त है और तीन-चरण, तीन-तार प्रणालियों का समर्थन करता है।

इन्सुलेशन प्रदर्शन:इसमें 3000V पावर-फ़्रीक्वेंसी वोल्टेज झेलने की सुविधा और 8kV आवेग वोल्टेज झेलने की सुविधा है, जो उच्च-वोल्टेज वातावरण में इन्सुलेशन सुरक्षा सुनिश्चित करता है।

तोड़ने की क्षमता

अल्टीमेट शॉर्ट-सर्किट ब्रईकिंग क्षमता:आईसीयू 65kA-100kA तक पहुंच जाता है, जिससे सिस्टम की रक्षा की अंतिम पंक्ति के रूप में काम करने के लिए अत्यधिक शॉर्ट-सर्किट दोषों के दौरान तेजी से सर्किट रुकावट सक्षम हो जाती है।

सेवा शॉर्ट-सर्किट तोड़ने की क्षमता:आईसीएस ≥ 50kA, डिवाइस को कई खराबी के बाद भी चालू रहने की इजाजत देता है, जिससे रखरखाव लागत कम हो जाती है।

वर्तमान रेटिंग

वर्तमान मूल्यांकित:250A-1600A की रेंज को कवर करता है, विभिन्न लोड आवश्यकताओं को समायोजित करने के लिए 250A, 400A, 630A, 800A, 1000A, 1250A और 1600A जैसे मानक विनिर्देशों का समर्थन करता है।

समायोज्य यात्रा सेटिंग्स:80%-100% इंच की थर्मल ट्रिप रेंज और 4-10 इंच की चुंबकीय ट्रिप रेंज की सुविधा है, जो उपद्रव ट्रिपिंग को रोकने के लिए चयनात्मक सुरक्षा को सक्षम करती है।

परिचालन की स्थिति

परिवेश का तापमान:-25°C से +70°C, औद्योगिक वातावरण में अत्यधिक तापमान में उतार-चढ़ाव का सामना करने में सक्षम।

माउंटिंग विधि:निश्चित या निकासी योग्य प्रकार; क्षैतिज/ऊर्ध्वाधर बसबार कनेक्शन का समर्थन करता है और मानक वितरण कैबिनेट स्थापना आयामों के साथ संगत है।

संरक्षण वर्ग:IP20 (कैबिनेट स्थापना के लिए); आवास का निर्माण उच्च तापमान-प्रतिरोधी, प्रभाव-प्रतिरोधी इंजीनियरिंग प्लास्टिक से किया गया है और यह IEC 60947-2 मानक का अनुपालन करता है।

मुख्य अंतर: कम वोल्टेज बनाम उच्च वोल्टेज ब्रेकर

आपकी बिजली वितरण प्रणाली के लिए सही उपकरण चुनने के लिए कम वोल्टेज (एलवी) और उच्च वोल्टेज (एचवी) सुरक्षा के बीच अंतर को समझना महत्वपूर्ण है। यहां बताया गया है कि वे कैसे तुलना करते हैं:

लो वोल्टेज (एलवी) ब्रेकर

• वोल्टेज रेंज:आमतौर पर **1000V AC** तक के सिस्टम के लिए रेट किया गया है। सामान्य रेटिंग में आवासीय और हल्के व्यावसायिक उपयोग के लिए 240V और 400V शामिल हैं।
• अनुप्रयोग:घरेलू वितरण बोर्डों, छोटे वाणिज्यिक भवनों और अंतिम सर्किट संरक्षण (प्रकाश, सॉकेट) में व्यापक रूप से उपयोग किया जाता है।
• आकार एवं जटिलता:आम तौर पर कॉम्पैक्ट (उदाहरण के लिए, एमसीबी) और डिज़ाइन में सरल, जटिल आर्क नियंत्रण प्रणालियों के बिना बुनियादी अधिभार और शॉर्ट-सर्किट सुरक्षा पर ध्यान केंद्रित करते हैं।

उच्च वोल्टेज (एचवी) ब्रेकर

• वोल्टेज रेंज:मध्यम से उच्च वोल्टेज सिस्टम के लिए डिज़ाइन किया गया है, जो अक्सर **3.3kV से लेकर 72.5kV** या इससे अधिक होता है।
• चाप शमन:क्योंकि उच्च वोल्टेज शक्तिशाली आर्क बनाता है, ये ब्रेकर (हमारे जैसे)एसी हाई वोल्टेज मोल्डेड केस सर्किट ब्रेकर) करंट को सुरक्षित रूप से बाधित करने के लिए उन्नत आर्क-शमन प्रौद्योगिकियों, जैसे वैक्यूम बोतलें, एसएफ 6 गैस, या विशेष ग्रिड की आवश्यकता होती है।
• अनुप्रयोग:भारी औद्योगिक संयंत्रों, बिजली उत्पादन स्टेशनों, बड़े ट्रांसफार्मर और मुख्य वितरण फीडरों के लिए आवश्यक जहां विश्वसनीयता महत्वपूर्ण है।
• सुरक्षा:सटीक चयनात्मक समन्वय और रिमोट कंट्रोल क्षमताओं के लिए अक्सर परिष्कृत इलेक्ट्रॉनिक ट्रिप इकाइयों से सुसज्जित किया जाता है।

हाई-वोल्टेज सर्किट ब्रेकर के प्रकार क्या हैं?

हाई-वोल्टेज सर्किट ब्रेकरों को उस माध्यम के आधार पर वर्गीकृत किया जाता है जिसका उपयोग वे विद्युत चाप को बुझाने के लिए करते हैं। सिस्टम सुरक्षा और दक्षता के लिए सही प्रकार का चयन करना आवश्यक है।

वैक्यूम सर्किट ब्रेकर (वीसीबी)

• सिद्धांत:आर्क शमन और इन्सुलेशन माध्यम के रूप में एक वैक्यूम (दबाव <10⁻⁴ Pa) का उपयोग करता है। गैस अणुओं की अनुपस्थिति चाप के लिए स्वयं को बनाए रखना बेहद कठिन बना देती है।
• प्रमुख विशेषताऐं:कॉम्पैक्ट आकार, लंबी सेवा जीवन और रखरखाव-मुक्त संचालन। वे पर्यावरण के अनुकूल हैं क्योंकि वे गैस या तेल का उपयोग नहीं करते हैं।
• आवेदन पत्र:मध्यम वोल्टेज (40.5kV तक) इनडोर स्विचगियर अनुप्रयोगों में प्रमुख।

SF6 सर्किट ब्रेकर

• सिद्धांत:सल्फर हेक्साफ्लोराइड (SF6) गैस का उपयोग करता है, जिसकी इन्सुलेशन शक्ति हवा की ~2.5x है और चाप-शमन क्षमता हवा की तुलना में ~100x बेहतर है।
• प्रमुख विशेषताऐं:उच्च वोल्टेज (एचवी) और अतिरिक्त-उच्च वोल्टेज (ईएचवी) ट्रांसमिशन नेटवर्क में उत्कृष्ट प्रदर्शन। वे विश्वसनीय हैं लेकिन गैस रिसाव को रोकने के लिए सख्त सीलिंग की आवश्यकता होती है।
• आवेदन पत्र:सबस्टेशनों और आउटडोर हाई-वोल्टेज ट्रांसमिशन लाइनों (72.5kV से ऊपर) में व्यापक रूप से उपयोग किया जाता है।

एयर ब्लास्ट सर्किट ब्रेकर

• सिद्धांत:आर्क को उड़ाने, ठंडा करने और तेजी से बुझाने के लिए संपीड़ित हवा के उच्च दबाव वाले विस्फोट का उपयोग करता है।
• प्रमुख विशेषताऐं:तेज़ संचालन और अग्नि-सुरक्षित (कोई तेल नहीं)। हालाँकि, वे शोर करते हैं और एक जटिल वायु कंप्रेसर प्रणाली की आवश्यकता होती है।
• आवेदन पत्र:ऐतिहासिक रूप से बहुत उच्च वोल्टेज (ईएचवी) प्रणालियों के लिए उपयोग किया जाता है, हालांकि आधुनिक ग्रिड में बड़े पैमाने पर एसएफ 6 और वीसीबी द्वारा प्रतिस्थापित किया जाता है।

एसी हाई वोल्टेज एमसीसीबी कहाँ फिट होता है?

जबकि वीसीबी और एसएफ6 ब्रेकर ट्रांसमिशन-स्तर के वोल्टेज को संभालते हैंएसी हाई वोल्टेज एमसीसीबीऔद्योगिक मध्यम-वोल्टेज वितरण (उदाहरण के लिए, 690V से 3.6kV) के लिए इंजीनियर किया गया है। यह मानक लो-वोल्टेज ब्रेकर और बड़े हाई-वोल्टेज स्विचगियर के बीच के अंतर को पाटता है, भारी मशीनरी और बिजली केंद्रों के लिए मजबूत सुरक्षा प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न

वोल्टेज रेटिंग (अन) क्या है?

हमारे लिए रेटेड परिचालन वोल्टेज (यूएन)।एसी हाई वोल्टेज एमसीसीबीआमतौर पर **690V AC** तक होता है। यह रेटिंग सुनिश्चित करती है कि ब्रेकर बड़े बिजली केंद्रों और भारी मशीनरी जैसे उच्च-वोल्टेज औद्योगिक वातावरण में सर्किट को सुरक्षित रूप से संचालित और अलग कर सकता है।

क्या मैं ट्रांसफार्मर के प्राथमिक पक्ष के लिए मानक एमसीसीबी का उपयोग कर सकता हूँ?

हाँ, लेकिन इसके लिए सावधानीपूर्वक चयन की आवश्यकता है। ब्रेकर को बिना किसी उपद्रव के ट्रिपिंग के ट्रांसफार्मर के इनरश करंट को संभालना चाहिए। हमाराएसी हाई वोल्टेज एमसीसीबीश्रृंखला में समायोज्य चुंबकीय यात्रा सेटिंग्स (उदाहरण के लिए, 4-10 गुना इंच) की सुविधा है, जो आपको शॉर्ट-सर्किट सुरक्षा प्रदान करते हुए, प्रवाह धाराओं को सहन करने के लिए पर्याप्त उच्च सीमा निर्धारित करने की अनुमति देती है।

सामान्य वर्तमान सीमा क्या है?

हाई-वोल्टेज मोल्डेड केस सर्किट ब्रेकर आम तौर पर मानक लघु ब्रेकर की तुलना में उच्च एम्परेज आवश्यकताओं को पूरा करते हैं। हमारी सीमा आम तौर पर यहीं तक फैली हुई है250ए से 2500ए तक, जो उन्हें मुख्य वितरण फीडर और बड़े औद्योगिक भार के लिए उपयुक्त बनाता है।

वे फ़्यूज़ से किस प्रकार भिन्न हैं?

• रीसेट करने योग्य:फ़्यूज़ के विपरीत, जिसे किसी खराबी के बाद बदला जाना चाहिए, एमसीसीबी को ट्रिपिंग के बाद रीसेट किया जा सकता है।
• समायोजन क्षमता:एमसीसीबी समायोज्य यात्रा सेटिंग्स (थर्मल और चुंबकीय) की अनुमति देते हैं, जो सटीक सुरक्षा समन्वय प्रदान करते हैं जो निश्चित फ़्यूज़ प्रदान नहीं कर सकते हैं।
• स्विचिंग:रखरखाव के लिए बिजली काटने के लिए एमसीसीबी एक मैनुअल स्विच के रूप में काम कर सकता है।

यदि मैं डीसी सिस्टम पर एसी ब्रेकर का उपयोग करूं तो क्या होगा?

ऐसा मत करो।एसी ब्रेकर विद्युत चाप को बुझाने के लिए शून्य को पार करने वाली प्रत्यावर्ती धारा पर निर्भर करते हैं। डीसी करंट शून्य को पार नहीं करता है, जिसका अर्थ है कि चाप बुझेगा नहीं और आग या विस्फोट का कारण बन सकता है। आपको डीसी अनुप्रयोगों के लिए विशेष रूप से रेट किए गए ब्रेकर का उपयोग करना चाहिए।

आप हाई-वोल्टेज एमसीसीबी को सुरक्षित रूप से कैसे बदलते हैं?

सुरक्षा सर्वोपरि है. इन चरणों का पालन करें:

1. डी-एनर्जेटिक:अपस्ट्रीम बिजली आपूर्ति बंद करें और शून्य वोल्टेज सत्यापित करें।
2. ताला लगाना टैग लगाना:आकस्मिक पुनः सक्रिय होने से रोकने के लिए लॉकआउट उपकरण लागू करें।
3. डिस्कनेक्ट करें:लाइन हटाएं और केबल लोड करें (और यदि लागू हो तो न्यूट्रल करें)।
4. प्रतिस्थापित करें:पुरानी इकाई को अनमाउंट करें और नई स्थापित करेंएसी हाई वोल्टेज मोल्डेड केस सर्किट ब्रेकर, यह सुनिश्चित करते हुए कि सभी कनेक्शन निर्माता के विनिर्देशों के अनुरूप हैं।
