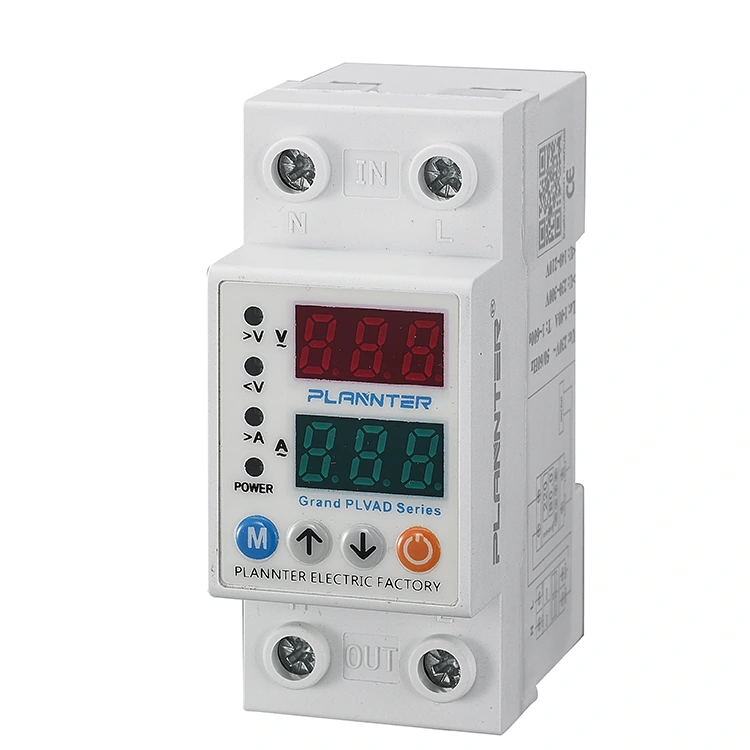

दोहरी प्रदर्शन वोल्टेज रक्षक

समायोज्य वोल्टेज उपकरण क्षति को रोकने के लिए सौर प्रतिष्ठानों जैसे विभिन्न प्रणालियों के लिए विद्युत प्रणालियों को ओवर-वोल्टेज, अंडर-वोल्टेज, ओवर-करंट और अंडर-करंट से बचाता है। औद्योगिक, वाणिज्यिक और आवासीय अनुप्रयोगों के लिए वास्तविक समय की निगरानी और सुरक्षा प्रणाली प्रदान करता है। इस PUGAO (प्लांटर इलेक्ट्रिक) डुअल डिस्प्ले वोल्टेज प्रोटेक्टर में दोहरी एलईडी स्क्रीन हैं जो इनपुट वोल्टेज और लोड करंट का एक-नज़र दृश्य प्रदान करती हैं। डीआईएन रेल माउंटिंग के साथ जगह की बचत होती है और सेटअप/अप/डाउन/मैन्युअल ऑन/ऑफ बटन का उपयोग करके इसे स्थापित करना आसान है।

विशेषताएँ

विनियमित वोल्टेज/वर्तमान सुरक्षा: हम अनुकूलन योग्य ओवर-वोल्टेज सेट कर सकते हैं जैसे। बिजली के उतार-चढ़ाव के कारण विद्युत प्रणाली को नुकसान से बचाने और निगरानी करने के लिए >230V और 63A थ्रेसहोल्ड तक ओवर-करंट।

वास्तविक समय दोहरी डिस्प्ले स्क्रीन: इस डुअल डिस्प्ले वोल्टेज प्रोटेक्टर में एक डिजिटल एलईडी स्क्रीन है जो वोल्टेज 220V/230V और वर्तमान मान दोनों पर नज़र रखती है।

एकाधिक संकेतक अलार्म: लाल और हरे एलईडी स्पष्ट रूप से बिजली की स्थिति, ओवरवॉल्टेज/ओवरकरंट और अंडरवोल्टेज/अंडरकरंट स्थितियों को दर्शाते हैं, जो औद्योगिक, वाणिज्यिक और आवासीय अनुप्रयोगों के लिए वास्तविक समय की निगरानी और विश्वसनीय सिस्टम सुरक्षा प्रदान करते हैं।

डुअल डिस्प्ले वोल्टेज प्रोटेक्टर के कार्य क्या हैं?

जबकि सर्किट ब्रेकर मुख्य रूप से शॉर्ट सर्किट और ओवरलोड के खिलाफ सुरक्षा प्रदान करते हैं - वोल्टेज स्तर की परवाह किए बिना - यदि आपको विशिष्ट वोल्टेज से संबंधित समस्याओं के समाधान के लिए विशेष उपकरण की आवश्यकता है, तो PUGAO का डुअल डिस्प्ले वोल्टेज प्रोटेक्टर आदर्श विकल्प है।

1. ओवरवॉल्टेज संरक्षण

जब वोल्टेज अचानक बढ़ता है - उदाहरण के लिए, यदि टूटे हुए तटस्थ तार के कारण वोल्टेज 380V तक बढ़ जाता है - तो वोल्टेज पूर्व निर्धारित सीमा से अधिक होने पर डिवाइस तुरंत बिजली की आपूर्ति काट देगा, जिससे बिजली के उपकरणों को क्षतिग्रस्त होने या जलने से बचाया जा सकेगा।

2. अंडरवोल्टेज संरक्षण

जब वोल्टेज बहुत कम हो जाता है - जैसे कि चरम बिजली उपयोग अवधि के दौरान 170V से नीचे गिरना - तो डिवाइस स्वचालित रूप से बिजली काट देगा। यह अपर्याप्त वोल्टेज के तहत संचालन के कारण मोटर चालित उपकरणों को ज़्यादा गरम होने और जलने से बचाता है।

3. ओवरकरंट सुरक्षा

PUGAO के उत्पाद उन्नत और अत्यधिक विश्वसनीय हैं, जिनमें एकीकृत वर्तमान निगरानी क्षमताएं हैं। यदि करंट पूर्व निर्धारित सीमा से अधिक हो, तो सुरक्षा प्रदान करने के लिए उपकरण ट्रिप हो जाएगा।

4. स्वचालित पुनर्प्राप्ति

एक बार जब वोल्टेज सामान्य स्तर पर लौट आता है, तो वोल्टेज रक्षक थोड़ी देर के बाद स्वचालित रूप से बिजली बहाल कर देगा, जिसमें किसी मैन्युअल हस्तक्षेप की आवश्यकता नहीं होगी।

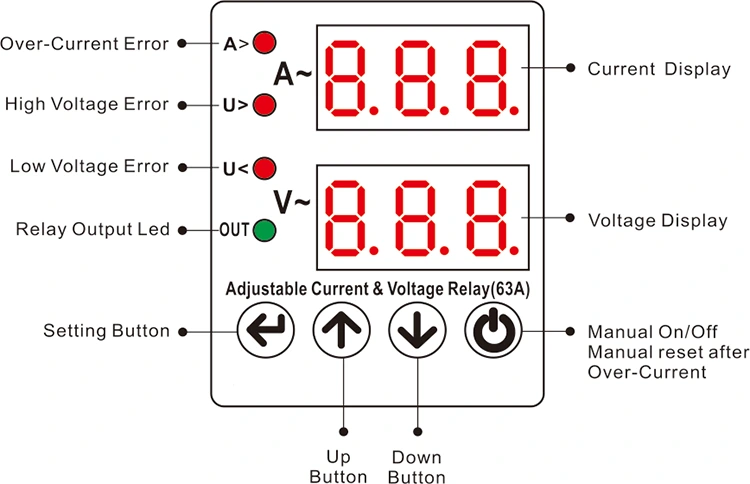

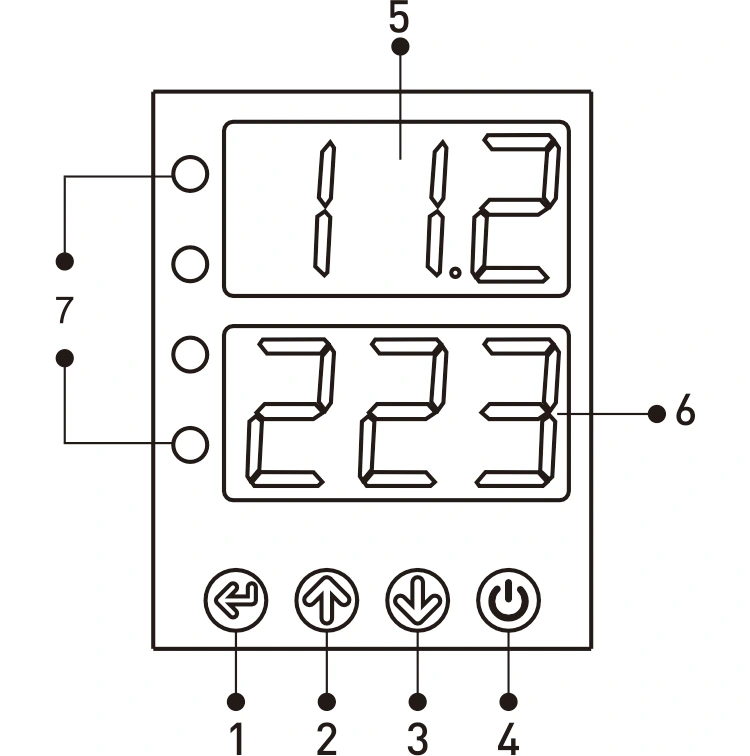

प्रदर्शन और बटन

1 - सेट बटन: सेटअप में ओवरकरंट मान, उच्च/निम्न वोल्टेज सेटिंग मान, त्रुटियों आदि को सेट करने या बदलने के लिए।

2 - यूपी बटन: वांछित मान बढ़ाता है.

3 - डाउन बटन: वांछित मान घटाता है।

4 - मैनुअल ऑन/ऑफ बटन: डिवाइस आउटपुट को बंद करने के लिए उपयोग किया जाता है। यदि इस स्थिति में, स्क्रीन "बंद" दिखाई देगी और डिवाइस स्वयं को रीसेट नहीं करेगा। यदि डिवाइस ख़राब नहीं है तो इस बटन को दोबारा दबाने से डिवाइस चालू हो जाएगा और इसका दोबारा उपयोग किया जा सकेगा।

5 - वर्तमान प्रदर्शन

पहला प्रदर्शन समूह: सामान्य ऑपरेशन के दौरान, इनपुट वोल्टेज यहां दिखाया गया है; गैर-गलती स्थितियों के दौरान, स्क्रीन हमेशा जलती रहती है; उच्च या निम्न वोल्टेज के कारण खराबी के दौरान, डिस्प्ले चमकता है। प्रोग्रामिंग के दौरान, डिस्प्ले संबंधित प्रोग्राम के मान दिखाता है जैसे ओवरकरंट, हाई वोल्टेज/लो वोल्टेज, फॉल्ट वेट, रीसेट वेट सेट मान।

6 - वोल्टेज डिस्प्ले

दूसरा प्रदर्शन समूह: सामान्य ऑपरेशन के दौरान, यह वर्तमान मूल्य प्रदर्शित करता है; गैर-दोषपूर्ण स्थिति में, स्क्रीन जलती रहती है; ओवरकरंट फॉल्ट में, स्क्रीन चमकती है। प्रोग्रामिंग के दौरान, यह संबंधित प्रोग्राम मान प्रदर्शित करता है।

7 - एल ई डी:

ए>: ओवरकरंट फॉल्ट के दौरान प्रकाशित होता है।

V>: उच्च वोल्टेज दोष के दौरान प्रकाशित होता है।

वी<: कम वोल्टेज दोष के दौरान रोशनी करता है।

आउट: जब डिवाइस आउटपुट दे रहा हो तो रोशनी करता है।

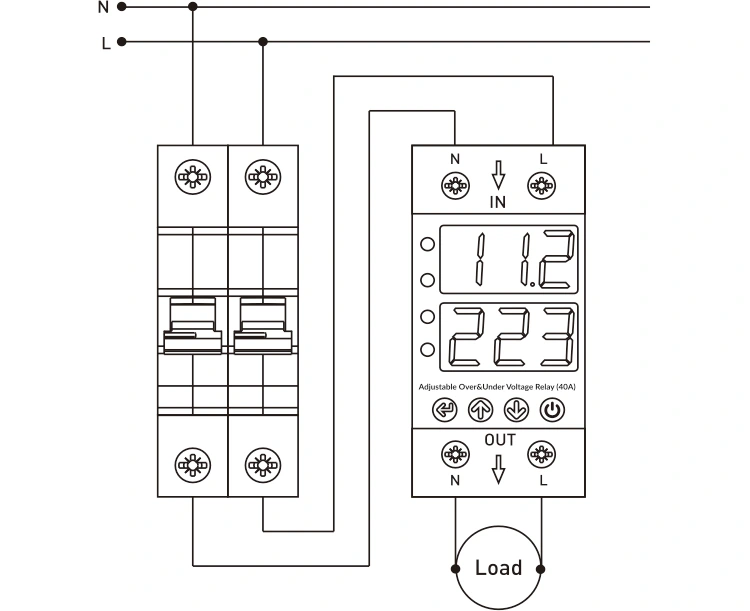

कनेक्शन आरेख

बिजली आपूर्ति से तटस्थ और चरण तारों को डिवाइस के "इनपुट" अनुभाग पर "एन" और "एल" टर्मिनलों से जोड़ा जाना चाहिए।

ओवरवोल्टेज और अंडरवोल्टेज सुरक्षा की आवश्यकता वाले उपकरणों के लिए, तटस्थ और चरण तारों को डिवाइस के "आउटपुट" अनुभाग पर "एन" और "एल" टर्मिनलों से जोड़ा जाना चाहिए।

अनुप्रयोग परिदृश्य

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या मैं वोल्टेज ट्रिप सीमा को स्वयं मैन्युअल रूप से समायोजित कर सकता हूँ?

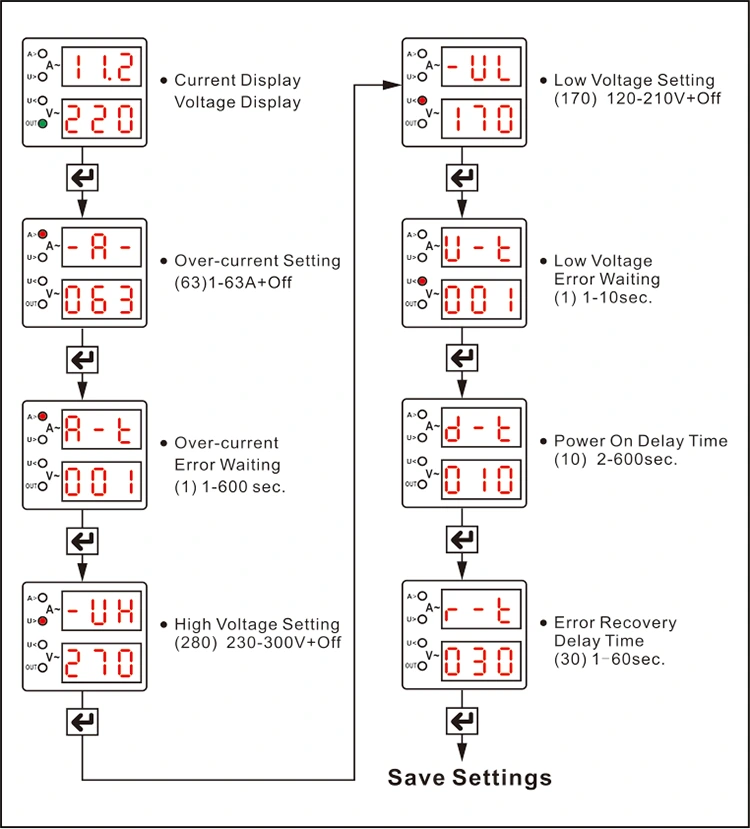

उत्तर: हाँ. यह PUGAO उत्पादों के मुख्य लाभों में से एक है। आप नियंत्रण कक्ष पर समायोजन बटन का उपयोग करके निम्नलिखित मापदंडों को मैन्युअल रूप से समायोजित कर सकते हैं:

ओवर-वोल्टेज सुरक्षा सीमा

अंडर-वोल्टेज सुरक्षा सीमा

अति-वर्तमान सुरक्षा सीमा

पुनर्प्राप्ति में देरी का समय

विशिष्ट कॉन्फ़िगरेशन चरणों के लिए, कृपया उत्पाद के साथ शामिल ऑपरेशन मैनुअल देखें।

प्रश्न: बिजली आपूर्ति कनेक्ट करने के तुरंत बाद स्क्रीन क्यों जल उठती है, लेकिन लोड पर तुरंत बिजली नहीं पहुंचाई जाती?

उत्तर: कृपया यह देखने के लिए स्क्रीन की जांच करें कि क्या कोई नंबर चमक रहा है या उलटी गिनती चल रही है। यह इंगित करता है कि रक्षक का विलंबित स्टार्टअप फ़ंक्शन सक्रिय है।

उद्देश्य: बिजली ग्रिड के रखरखाव या बहाली के तुरंत बाद होने वाले अचानक करंट उछाल से बिजली के उपकरणों को क्षतिग्रस्त होने से बचाना।

सिफ़ारिश: यदि आप चाहते हैं कि कनेक्शन के तुरंत बाद बिजली पहुंचाई जाए, तो आप पुनर्प्राप्ति विलंब समय को उसके न्यूनतम मान पर सेट कर सकते हैं; हालाँकि, उपकरण सुरक्षा के लिए, हम एक निश्चित विलंब अवधि बनाए रखने की सलाह देते हैं।
