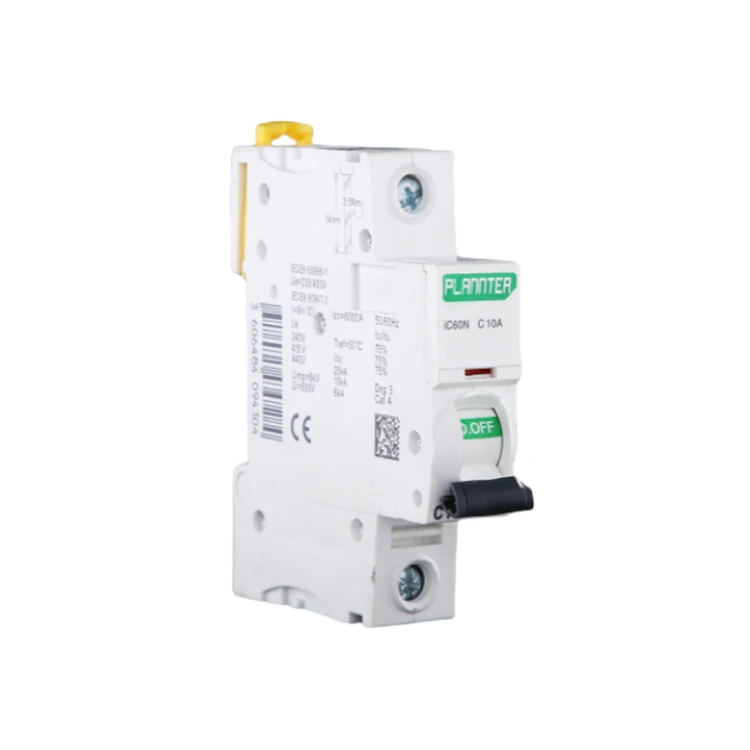

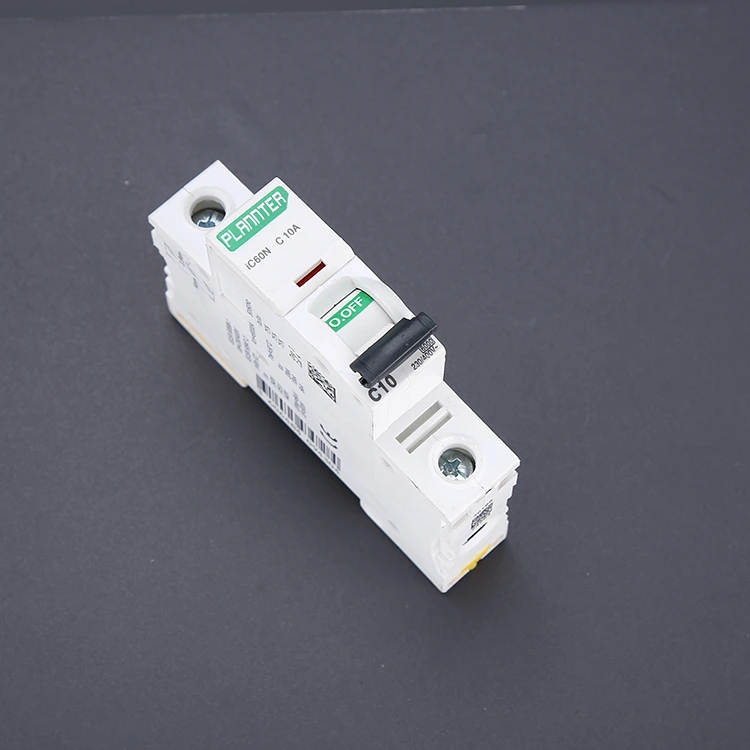

एसी हाई करंट मिनिएचर सर्किट ब्रेकर

घरेलू सर्किट ब्रेकर का सबसे आम प्रकार सिंगल-पोल एसी हाई करंट मिनिएचर सर्किट ब्रेकर है, जिसमें एक सिंगल फायर वायर और एक सिंगल जीरो वायर होता है, और इसे एक ही तार के भीतर करंट की निगरानी और नियंत्रण करने के लिए घरेलू विद्युत पैनल पर लगाया जाता है। यह सिंगल वायर को ओवरलोड और शॉर्ट सर्किट से बचाता है। ओवरलोड या शॉर्ट सर्किट की स्थिति में, सर्किट ब्रेकर ट्रिप हो जाएगा और स्वचालित रूप से बिजली की आपूर्ति बंद हो जाएगी। यह बिजली के उपकरणों को बिजली की आग से बचा सकता है।

हमारी प्रौद्योगिकी

उच्च धाराओं को संभालने से उत्पाद की यांत्रिक संरचना और सामग्री पर अत्यधिक मांग होती है। एक दशक से अधिक की विनिर्माण विशेषज्ञता के आधार पर, PUGAO ने यह सुनिश्चित करने के लिए तकनीकी अनुकूलन और उन्नयन लागू किया है कि हमारे एसी हाई करंट मिनिएचर सर्किट ब्रेकर वास्तविक दुनिया के अनुप्रयोगों की मांगों को पूरा करने के लिए पूरी तरह से तैयार हैं।

1. गाढ़े, पूर्ण तांबे के आंतरिक घटक

धारा जितनी अधिक होगी, आंतरिक प्रतिरोध द्वारा उत्पन्न ऊष्मा उतनी ही अधिक होगी। हमारे सभी आंतरिक प्रवाहकीय पुल और कॉइल उच्च शुद्धता वाले इलेक्ट्रोलाइटिक तांबे से तैयार किए गए हैं, जिनकी मोटाई मानक मॉडल की तुलना में 30% बढ़ी है, जिससे तापमान वृद्धि सुरक्षित सीमा के भीतर रहती है।

2. मानक के रूप में उच्च ब्रेकिंग क्षमता

उच्च-वर्तमान सर्किट आमतौर पर विद्युत प्रणाली के सामने के छोर पर स्थित होते हैं। शॉर्ट सर्किट की स्थिति में, संभावित फॉल्ट करंट बहुत अधिक हो सकता है। PUGAO की उच्च-वर्तमान श्रृंखला 10kA की ब्रेकिंग क्षमता के साथ मानक आती है, यह सुनिश्चित करती है कि गंभीर खराबी की घटनाओं के दौरान आवास बरकरार रहे - बिना टूटे - जिससे वितरण पैनल सुरक्षित रहे।

3. बड़े चांदी-मिश्र धातु संपर्क

भारी भार के तहत संपर्क वेल्डिंग को रोकने के लिए, हम काफी बड़े सतह क्षेत्र के साथ चांदी-आधारित मिश्र धातु संपर्कों का उपयोग करते हैं। यह सामग्री न केवल उत्कृष्ट विद्युत चालकता का दावा करती है, बल्कि उच्च धाराओं वाले बार-बार स्विचिंग संचालन के दौरान भी लगातार कम संपर्क प्रतिरोध बनाए रखती है।

मुख्य अनुप्रयोग परिदृश्य

उच्च बिजली क्षमता की आवश्यकता वाले किसी भी एप्लिकेशन के लिए - विशेष रूप से जहां वितरण कैबिनेट के भीतर पदचिह्न को कम करना प्राथमिकता है - हम अत्यधिक हमारे एसी हाई करंट मिनिएचर सर्किट ब्रेकर का चयन करने की सलाह देते हैं। यह विशेष रूप से निम्नलिखित परिदृश्यों पर लागू होता है:

मुख्य आने वाली लाइन सुरक्षा: बड़े विला, खुदरा दुकानों और रेस्तरां के लिए मुख्य बिजली स्विच। चूंकि सभी घरेलू उपकरणों का संयुक्त विद्युत प्रवाह 63ए से अधिक हो सकता है, इसलिए 80ए या 100ए मुख्य ब्रेकर की आवश्यकता होती है।

औद्योगिक विद्युत उपकरण: उच्च शक्ति वाली मोटरें, एयर कंप्रेसर और इंजेक्शन मोल्डिंग मशीनें। इन उपकरणों में स्टार्टअप पर उच्च इनरश करंट और ऑपरेशन के दौरान उच्च ऑपरेटिंग करंट की सुविधा होती है, जिसके लिए आमतौर पर टाइप डी ट्रिपिंग कर्व के साथ हाई-करंट सर्किट ब्रेकर की आवश्यकता होती है।

नई ऊर्जा वाहन चार्जिंग स्टेशन: हाई-पावर डीसी और एसी चार्जिंग पाइल्स, जहां आउटपुट करंट अक्सर 80A और 125A के बीच होता है।

डेटा केंद्र: सर्वर कैबिनेट पंक्ति वितरण इकाइयों (आरडीयू) के लिए सुरक्षा, जिसमें उच्च धाराओं को संभालने की क्षमता के साथ संयुक्त उच्च-घनत्व स्थापना क्षमताओं की आवश्यकता होती है।

पीवी और ऊर्जा भंडारण प्रणाली: पावर इनवर्टर के आउटपुट चरण पर कंबाइनर बॉक्स के लिए सुरक्षा।

2 पोल एसी सर्किट ब्रेकर और 1 पोल सर्किट ब्रेकर के बीच अंतर

अक्सर पूछे जाने वाले प्रश्न

1. क्या आप अनुकूलित सेवा स्वीकार करते हैं?

हम OEM/ODM सेवा प्रदान करते हैं और एसी हाई करंट मिनिएचर सर्किट ब्रेकर पर आपके ब्रांड का लोगो प्रिंट कर सकते हैं। हम आपके चित्र और पैरामीटर आवश्यकताओं के अनुसार संतोषजनक समाधान भी प्रदान कर सकते हैं।

2. आपकी भुगतान शर्तें क्या हैं?

30% प्रीपेड वायर ट्रांसफर द्वारा, 70% शिपमेंट से पहले भुगतान किया गया। वेस्टर्न यूनियन और लेटर ऑफ क्रेडिट भी स्वीकार्य हैं।

3. हाई-करंट सर्किट ब्रेकर की चौड़ाई मानक ब्रेकर के समान क्यों दिखाई देती है?

ठीक यही वह जगह है जहां इसकी सरलता निहित है। यह मानक 18 मिमी मॉड्यूलर चौड़ाई को बनाए रखता है, जिससे इसे मानक डीआईएन रेल पर निर्बाध रूप से लगाया जा सकता है। हालाँकि, इसके इंटीरियर में उच्च-विनिर्देश इन्सुलेटिंग सामग्री और उच्च शक्ति भार से उत्पन्न गर्मी को प्रभावी ढंग से प्रबंधित करने के लिए एक विशेष गर्मी-अपव्यय चैनल डिज़ाइन की सुविधा है।

4. क्या हाई-करंट सर्किट ब्रेकर स्थापित करते समय कोई विशेष आवश्यकताएं हैं?

टॉर्क प्रमुख कारक है. 100ए के आसपास की धाराओं के लिए, थोड़ा ढीला टर्मिनल स्क्रू भी बहुत कम समय में प्लास्टिक आवास को पिघलाने के लिए पर्याप्त गर्मी उत्पन्न कर सकता है। PUGAO एक पेशेवर टॉर्क रिंच का उपयोग करने और समय-समय पर वायरिंग कनेक्शन की जकड़न की जाँच करने की सलाह देता है।
