कैसे प्लास्टिक लघु सर्किट ब्रेकर सुरक्षित घरेलू तारों का समर्थन करते हैं

जैसे-जैसे आवासीय विद्युत प्रणालियाँ अधिक जटिल होती जा रही हैं,प्लास्टिक लघु सर्किट ब्रेकरसर्किट सुरक्षा का एक महत्वपूर्ण हिस्सा बने रहें, ओवरकरंट जोखिमों को प्रबंधित करने और व्यवस्थित घरेलू वायरिंग का समर्थन करने में मदद करें।

रसोई उपकरणों और घरेलू कार्यालय उपकरणों से लेकर हीट पंप और इलेक्ट्रिक वाहन चार्जिंग तक, आधुनिक घर पहले से कहीं अधिक तरीकों से बिजली का उपयोग कर रहे हैं। ये परिवर्तन प्रभावित कर रहे हैं कि आवासीय वितरण बोर्ड कैसे डिज़ाइन किए जाते हैं, सर्किट कैसे अलग किए जाते हैं, और विद्युत सुरक्षा की योजना कैसे बनाई जाती है। चुनौती केवल अधिक बिजली की आपूर्ति करना नहीं है, बल्कि यह सुनिश्चित करना है कि वायरिंग और सुरक्षात्मक उपकरण उनके द्वारा दिए जाने वाले भार के लिए उपयुक्त हों।

आवासीय तारों को बेहतर सर्किट सुरक्षा की आवश्यकता क्यों है?

विद्युत तारों को परिभाषित स्थापना स्थितियों के तहत वर्तमान की एक विशिष्ट श्रेणी को ले जाने के लिए डिज़ाइन किया गया है। जब करंट अनुमत स्तर से अधिक हो जाता है, तो कंडक्टर ज़्यादा गरम हो सकते हैं, संभावित रूप से इन्सुलेशन को नुकसान पहुंचा सकते हैं और आग का खतरा बढ़ सकता है।

ओवरलोड तब विकसित हो सकता है जब बहुत सारे उपकरण एक सर्किट पर काम करते हैं या जब उपकरण सर्किट को ले जाने के लिए डिज़ाइन किए गए से अधिक करंट खींचता है। शॉर्ट सर्किट एक अलग लेकिन संभावित रूप से अधिक गंभीर स्थिति पैदा करते हैं, जिससे एक बड़े करंट को अनपेक्षित पथ से प्रवाहित किया जा सकता है।

निर्दिष्ट परिचालन शर्तों के पार होने पर सर्किट ब्रेकर करंट को बाधित करके इन जोखिमों को दूर करने में मदद करते हैं। फ़्यूज़ के विपरीत, एक रीसेट करने योग्य सर्किट ब्रेकर को आम तौर पर यात्रा के कारण की पहचान और सुधार के बाद सेवा में वापस किया जा सकता है।

इसका मतलब यह नहीं है कि प्रत्येक विद्युत दोष को केवल एक मानक ब्रेकर द्वारा रोका जा सकता है। ग्राउंड-फ़ॉल्ट सुरक्षा, आर्क-फ़ॉल्ट सुरक्षा, सर्ज प्रोटेक्शन और उपयुक्त ग्राउंडिंग अलग-अलग उद्देश्यों को पूरा करते हैं और इंस्टॉलेशन और स्थानीय विद्युत कोड के आधार पर इसकी आवश्यकता भी हो सकती है।

कैसेप्लास्टिक लघु सर्किट ब्रेकरफिट आधुनिक घर

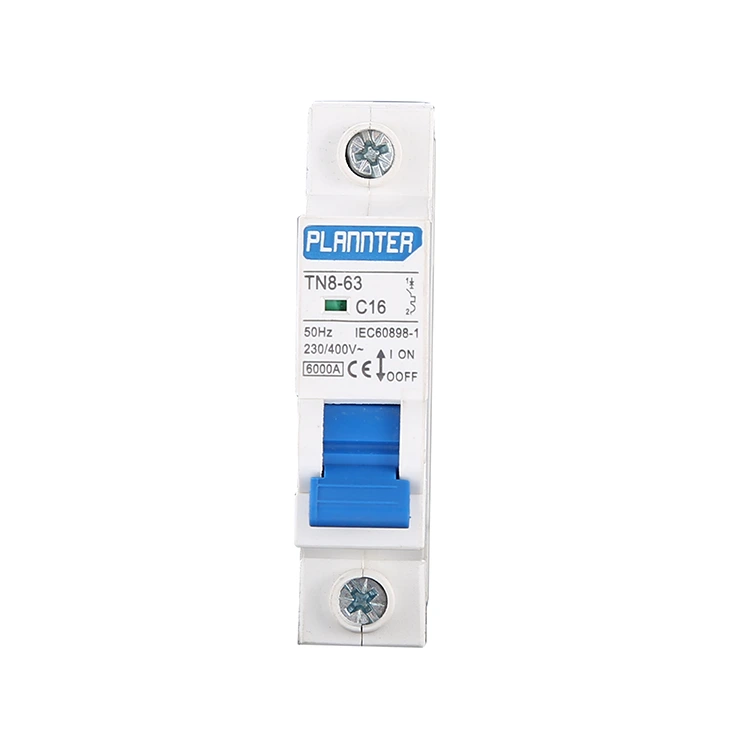

लघु सर्किट ब्रेकर आमतौर पर व्यक्तिगत शाखा सर्किट की सुरक्षा के लिए वितरण बोर्ड में स्थापित किए जाते हैं। प्लास्टिक आवास आंतरिक घटकों के चारों ओर विद्युत इन्सुलेशन प्रदान करता है, जबकि स्विचिंग तंत्र और संपर्क सर्किट रुकावट कार्य करते हैं।

आवास सामग्री सुरक्षा डिज़ाइन का केवल एक हिस्सा है। इसके तापीय गुण, ज्वाला प्रतिरोध, यांत्रिक शक्ति, आयामी स्थिरता और आंतरिक घटकों के साथ अनुकूलता सभी उत्पाद के प्रदर्शन को प्रभावित करते हैं।

कॉम्पैक्ट निर्माण सीमित पैनल स्थान के भीतर कई सर्किटों को व्यवस्थित करने में भी मदद करता है। यह तेजी से प्रासंगिक हो जाता है क्योंकि आवासीय प्रतिष्ठान अतिरिक्त उपकरणों, निगरानी उपकरणों और ऊर्जा प्रबंधन उपकरणों को समायोजित करते हैं।

इन विशेषताओं का एक साथ मूल्यांकन किया जाना चाहिए। अकेले एक कॉम्पैक्ट संलग्नक यह स्थापित नहीं करता है कि ब्रेकर किसी विशेष सर्किट के लिए उपयुक्त है या नहीं।

क्या होता है जब एक सर्किट अतिभारित हो जाता है?

एक ऐसी रसोई पर विचार करें जहां केतली, माइक्रोवेव, टोस्टर और अन्य उपकरण एक ही समय में काम करते हों। यदि उनकी संयुक्त मांग सर्किट की अनुमत क्षमता से अधिक है, तो ब्रेकर ट्रिप हो सकता है।

रुकावट असुविधाजनक हो सकती है, लेकिन यह यह भी संकेत देती है कि सर्किट ने असामान्य परिचालन स्थिति का अनुभव किया है। सही प्रतिक्रिया डिवाइस को बार-बार रीसेट करने के बजाय कारण की पहचान करना है।

बार-बार ट्रिपिंग में कई मुद्दे योगदान दे सकते हैं:

उपद्रव ट्रिपिंग को रोकने के लिए ब्रेकर को कभी भी उच्च-वर्तमान मॉडल से नहीं बदला जाना चाहिए। प्रतिस्थापन वायरिंग, सर्किट डिज़ाइन और लागू सुरक्षा आवश्यकताओं के अनुरूप होना चाहिए।

घरेलू विद्युतीकरण और विद्युत सुरक्षा के बीच संबंध

आवासीय विद्युतीकरण मौजूदा विद्युत बुनियादी ढांचे पर रखी गई मांगों को बदल रहा है। हीट पंप, इलेक्ट्रिक वाहन चार्जर, इंडक्शन कुकिंग और बैटरी स्टोरेज पर्याप्त अतिरिक्त भार ला सकते हैं।

जून 2026 में, एबीबी ने विद्युत डिजाइन में महत्वपूर्ण विचारों के रूप में लोड प्रबंधन, सर्किट सुरक्षा, मॉड्यूलर स्थापना और बदलती आवासीय विद्युतीकरण आवश्यकताओं पर प्रकाश डाला। ये विकास दिखाते हैं कि सर्किट योजना को वर्तमान मांग और संभावित भविष्य की वृद्धि दोनों को ध्यान में रखने की आवश्यकता क्यों है।

यूएस नेशनल इलेक्ट्रिकल कोड का 2026 संस्करण उभरती विद्युत स्थापना आवश्यकताओं और ऊर्जा प्रबंधन प्रणालियों को भी संबोधित करता है। इसके प्रावधान उस कोड द्वारा शासित प्रतिष्ठानों के लिए प्रासंगिक हैं, हालांकि स्थानीय गोद लेने और लागू आवश्यकताएं क्षेत्राधिकार के अनुसार भिन्न होती हैं।

जैसे-जैसे घरेलू मांग बढ़ती है, मौजूदा वितरण बोर्ड को नए उपकरण जोड़ने से पहले पेशेवर मूल्यांकन की आवश्यकता हो सकती है। अधिक ब्रेकर जोड़ने से आने वाली आपूर्ति, बसबार या मौजूदा वायरिंग की क्षमता स्वचालित रूप से नहीं बढ़ती है।

ब्रेकर निर्माण में सामग्री की गुणवत्ता क्यों मायने रखती है

विद्युत उपकरण आवासों में प्लास्टिक का व्यापक रूप से उपयोग किया जाता है क्योंकि उपयुक्त इंजीनियरिंग पॉलिमर इन्सुलेशन, आयामी स्थिरता और गर्मी के प्रतिरोध प्रदान कर सकते हैं। हालाँकि, सभी प्लास्टिक की प्रदर्शन विशेषताएँ समान नहीं होती हैं।

सामग्री का चयन ऑपरेटिंग तापमान, अपेक्षित यांत्रिक तनाव, विनिर्माण प्रक्रिया और प्रासंगिक उत्पाद मानकों को ध्यान में रखना चाहिए। बाड़े को सामान्य सेवा शर्तों के दौरान अपने इच्छित गुणों को बनाए रखने की भी आवश्यकता होती है।

विनिर्माण निरंतरता भी उतनी ही महत्वपूर्ण है। ढाले गए आयामों में भिन्नताएं असेंबली फिट को प्रभावित कर सकती हैं, जबकि आंतरिक घटक स्थिति में विसंगतियां स्विचिंग तंत्र के संचालन को प्रभावित कर सकती हैं।

इसलिए गुणवत्ता नियंत्रण बाहरी स्वरूप की जाँच से परे तक फैला हुआ है। प्रासंगिक जांच में आयामी निरीक्षण, यांत्रिक संचालन, विद्युत प्रदर्शन, तापमान-वृद्धि परीक्षण और लागू उत्पाद मानकों के विरुद्ध सत्यापन शामिल हो सकते हैं।

सटीक परीक्षण कार्यक्रम उत्पाद डिज़ाइन और उन मानकों पर निर्भर करता है जिनके तहत ब्रेकर का मूल्यांकन किया जाता है।

सर्किट सुरक्षा का चयन करते समय व्यावहारिक जाँच

ब्रेकर का चयन करने के लिए केवल आकार या उपस्थिति के आधार पर चयन करने के बजाय डिवाइस को विद्युत स्थापना से मेल खाने की आवश्यकता होती है।

रेटेड वर्तमान और कंडक्टर क्षमता: चयनित रेटिंग को लागू डिज़ाइन शर्तों के तहत स्थापित कंडक्टरों की सुरक्षा करनी चाहिए।

रेटेड वोल्टेज और आवृत्ति: उपकरण उस विद्युत प्रणाली के लिए उपयुक्त होना चाहिए जिसमें वह काम करेगा।

ब्रेकिंग क्षमता: शॉर्ट-सर्किट करंट को बाधित करने की रेटेड क्षमता को इंस्टॉलेशन की आवश्यकताओं को पूरा करना चाहिए।

पोल विन्यास: पोलों की संख्या और स्विचिंग व्यवस्था सर्किट डिजाइन से मेल खाना चाहिए। एक एकल-पोल उपकरण प्रत्येक आपूर्ति कॉन्फ़िगरेशन के लिए स्वचालित रूप से उपयुक्त नहीं है।

लागू मानक: उत्पाद चिह्न, परीक्षण दस्तावेज़ीकरण और प्रमाणन की जांच इच्छित बाज़ार की आवश्यकताओं के अनुरूप की जानी चाहिए।

पैनल अनुकूलता: स्थापना से पहले माउंटिंग व्यवस्था, टर्मिनल कनेक्शन, क्लीयरेंस और बाड़े की आवश्यकताओं पर विचार किया जाना चाहिए।

पुराने घरों को अपग्रेड करते समय ये जाँचें विशेष रूप से महत्वपूर्ण होती हैं। मौजूदा वायरिंग, उपलब्ध आपूर्ति क्षमता और वितरण बोर्ड की स्थिति यह सीमित कर सकती है कि कौन से सुधार सुरक्षित रूप से किए जा सकते हैं।

सर्किट ब्रेकर व्यापक सुरक्षा प्रणाली का एक हिस्सा हैं

प्रभावी विद्युत सुरक्षा एक साथ काम करने वाले कई उपायों पर निर्भर करती है। सही केबल आकार, सुरक्षित समाप्ति, उपयुक्त सुरक्षात्मक उपकरण, उचित ग्राउंडिंग और स्थानीय विद्युत कोड का अनुपालन सभी सुरक्षित संचालन में योगदान करते हैं।

एक लघु सर्किट ब्रेकर खराब वायरिंग प्रथाओं की भरपाई नहीं कर सकता है या विद्युत सुरक्षा के हर अन्य रूप को प्रतिस्थापित नहीं कर सकता है। न ही फिसला हुआ ब्रेकर हमेशा यह संकेत देता है कि उपकरण स्वयं ख़राब है। सर्किट को सेवा में वापस लाने से पहले अंतर्निहित कारण की जांच की जानी चाहिए।

घर के मालिकों के लिए, सबसे उपयोगी कदम योग्य विद्युत निरीक्षण की व्यवस्था करना है जब सर्किट बार-बार ट्रिप हो जाता है, वायरिंग क्षति के संकेत दिखाती है, या नए उच्च-मांग वाले उपकरण की योजना बनाई जाती है।

आगे की ओर देखें: सुरक्षित वायरिंग ध्वनि डिजाइन से शुरू होती है

चूँकि आवासीय भवनों में अधिक विद्युत उपकरण और ऊर्जा प्रौद्योगिकियाँ शामिल होती हैं, सर्किट सुरक्षा के मूल सिद्धांत अपरिवर्तित रहते हैं: विद्युत भार का उचित मूल्यांकन किया जाना चाहिए, कंडक्टरों को पर्याप्त रूप से संरक्षित किया जाना चाहिए, और सुरक्षात्मक उपकरण स्थापना के लिए उपयुक्त होने चाहिए।

प्लास्टिक लघु सर्किट ब्रेकरओवरकरंट सुरक्षा के साथ कॉम्पैक्ट निर्माण का संयोजन, कई कम-वोल्टेज वितरण प्रणालियों में एक महत्वपूर्ण कार्य करना जारी रखता है। उनकी प्रभावशीलता उचित उत्पाद डिजाइन, लगातार विनिर्माण नियंत्रण, सही चयन और उचित स्थापना पर निर्भर करती है।

झेजियांग पुगाओ इलेक्ट्रिक पावर कंपनी लिमिटेड (पुगाओ) के लिए, जिसकी कम वोल्टेज विद्युत उत्पाद श्रृंखला में सर्किट सुरक्षा और बिजली वितरण उपकरण शामिल हैं, ये सिद्धांत आवासीय विद्युत सुरक्षा के आसपास के व्यापक तकनीकी संदर्भ का हिस्सा हैं। जैसे-जैसे घरेलू वायरिंग की आवश्यकताएं विकसित होती हैं, सबसे महत्वपूर्ण विचार विद्युत प्रणाली के भीतर प्रत्येक घटक का सुरक्षित समन्वय बना रहता है।
