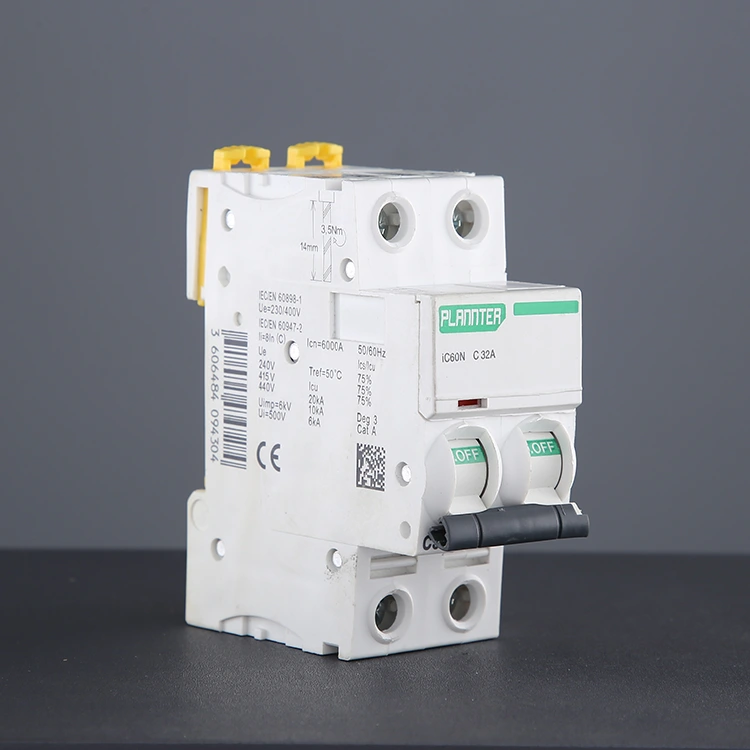

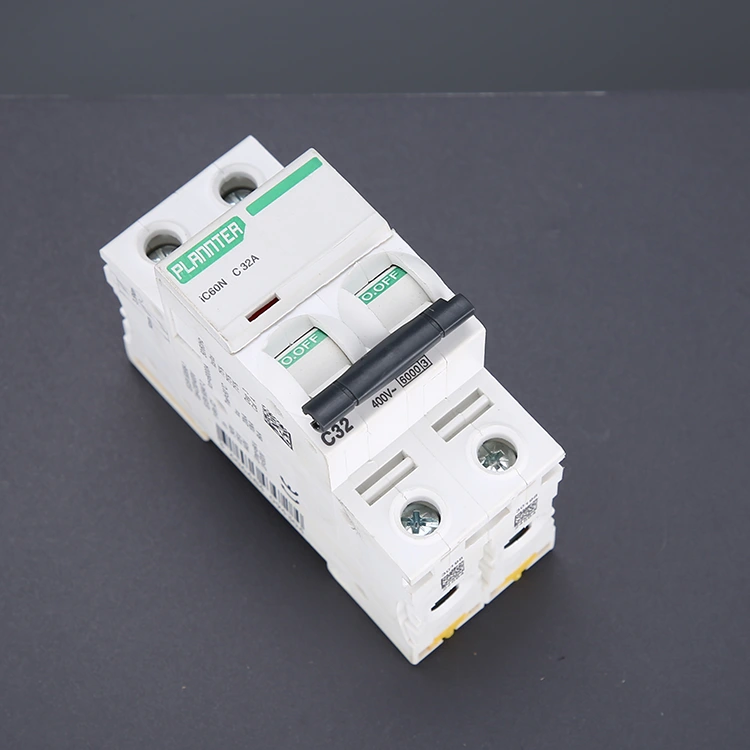

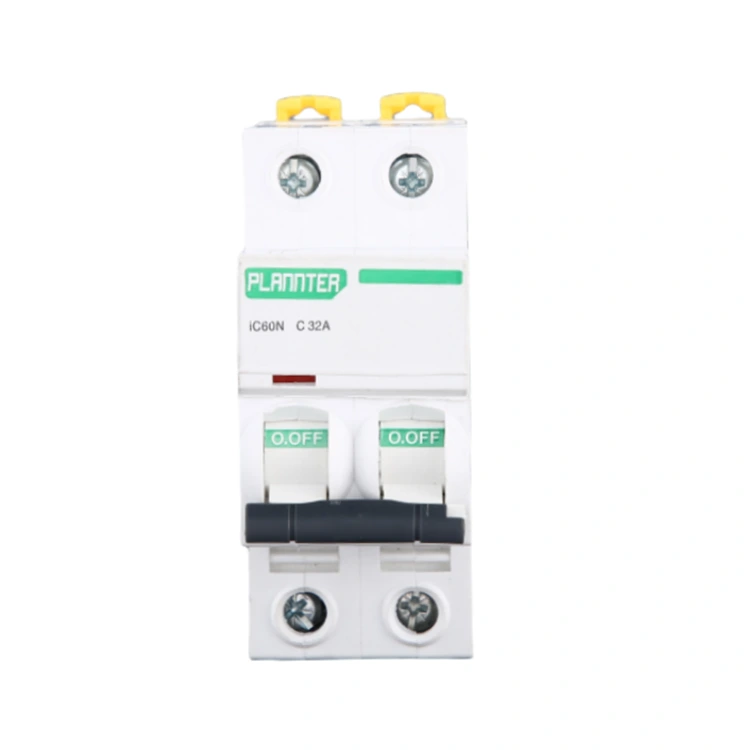

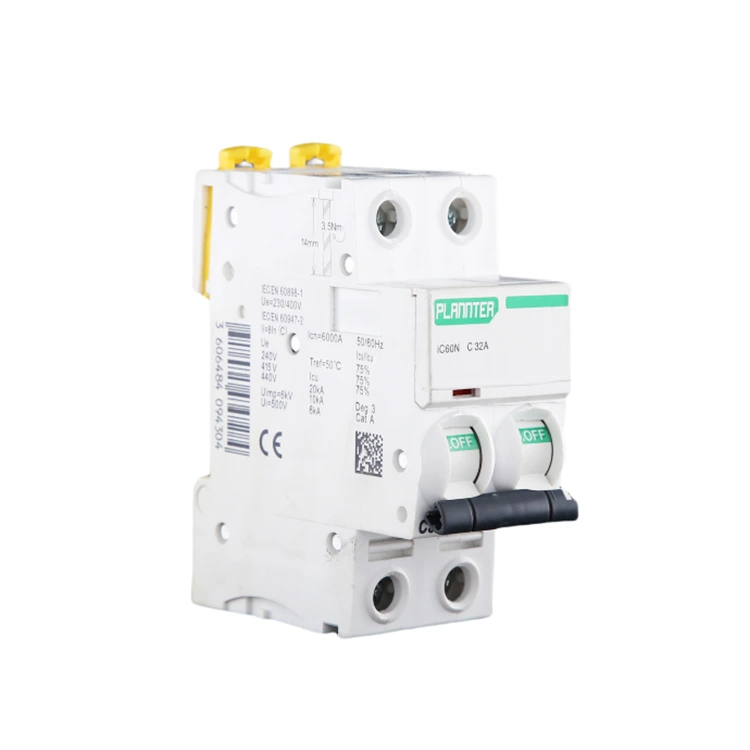

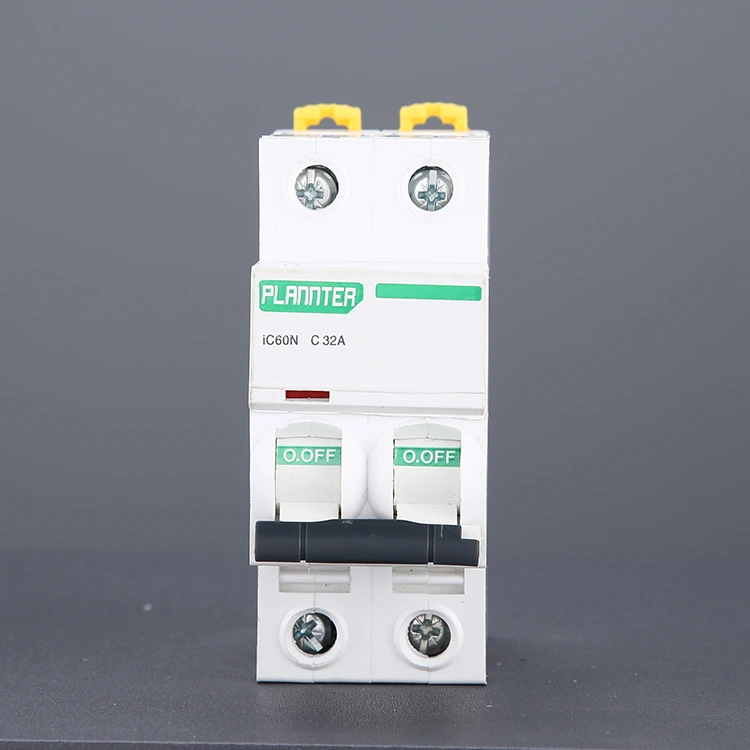

डीआईएन रेल माउंट मिनिएचर सर्किट ब्रेकर

सिंगल पोल सर्किट ब्रेकर (1पी) के विपरीत, जो केवल आग के तार को काटता है, 2 पोल डीआईएन रेल माउंट मिनिएचर सर्किट ब्रेकर ट्रिपिंग के दौरान आग के तार और शून्य तार को एक साथ डिस्कनेक्ट कर देगा, जिससे शून्य तार के विद्युतीकरण के कारण बिजली के झटके के जोखिम से बचा जा सकेगा, जो एक उच्च सुरक्षा कारक है। इसलिए, यह उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है जिन्हें बिजली की विफलता के खिलाफ पूर्ण सुरक्षा की आवश्यकता होती है, जैसे घरेलू एयर कंडीशनर, वॉटर हीटर, वितरण मुख्य स्विच, छोटे बिजली उपकरण इत्यादि।

DIN रेल डिज़ाइन उद्योग मानक क्यों है?

1. मॉड्यूलैरिटी और लचीलापन

ब्लॉकों के साथ निर्माण की तरह, आप रेल पर एक साथ कई सर्किट ब्रेकर, अवशिष्ट वर्तमान डिवाइस, संपर्ककर्ता, या रिले लगा सकते हैं।

यदि किसी सर्किट को एक अतिरिक्त शाखा की आवश्यकता होती है, तो आपको बस रेल पर उपलब्ध स्थान में एक नया ब्रेकर डालना होगा - पूरे वितरण बोर्ड को बदले बिना।

2. असाधारण स्थापना दक्षता

इलेक्ट्रीशियन के लिए, DIN रेल-माउंटेड मिनिएचर सर्किट ब्रेकर स्थापित करने में मात्र कुछ सेकंड लगते हैं। पारंपरिक स्क्रू-फिक्स्ड तरीकों की तुलना में, इंस्टॉलेशन का समय 80% से अधिक कम हो जाता है।

3. मानकीकरण और विनिमेयता

IEC 60898 मानक का पालन करके, PUGAO सर्किट ब्रेकर ABB, श्नाइडर इलेक्ट्रिक और सीमेंस जैसे ब्रांडों के साथ आयामी रूप से पूरी तरह से संगत हैं। यदि आपको मौजूदा उपकरण को बदलने की आवश्यकता है, तो हमारे उत्पाद सीधे प्रतिस्थापन के रूप में काम करते हैं।

4. ताप अपव्यय और रखरखाव

रेल माउंटिंग सर्किट ब्रेकरों को निलंबित कर देती है, जिससे उनके पीछे एक वायु परिसंचरण अंतर बन जाता है जो प्रभावी गर्मी अपव्यय की सुविधा प्रदान करता है।

रखरखाव के लिए, आपको बस रेल से विशिष्ट उपकरण को हटाने की आवश्यकता है, जिससे पूरे कैबिनेट बाड़े को तोड़ने की आवश्यकता समाप्त हो जाएगी।

डीआईएन रेल माउंटिंग बनाम फिक्स्ड माउंटिंग: क्या अंतर है?

रेल माउंटिंग के चयन के लिए परिदृश्य: 90% से अधिक सर्किट ब्रेकर अनुप्रयोगों के लिए रेल माउंटिंग पसंदीदा विकल्प है।

● मानक वितरण बक्से या अलमारियाँ

● बैच स्थापना की आवश्यकता वाली स्थितियाँ (इंजीनियरिंग परियोजनाएँ)

● ऐसे उदाहरण जहां भविष्य में रखरखाव या विस्तार की आवश्यकता हो सकती है

● आवासीय, वाणिज्यिक और अधिकांश औद्योगिक बिजली वितरण प्रणालियाँ

समारोह

अधिभार संरक्षण: जब लोड करंट लंबे समय तक रेटेड मूल्य से अधिक हो जाता है, तो एमसीबी के अंदर का बायमेटल गर्मी से मुड़ जाता है, जिससे यांत्रिक तंत्र सक्रिय हो जाता है और सर्किट कट जाता है, जिससे लाइन को अधिक गर्म होने और आग लगने से बचाया जा सकता है।

शॉर्ट-सर्किट सुरक्षा: जब लाइन में शॉर्ट-सर्किट होता है और करंट तुरंत बढ़ जाता है, तो इलेक्ट्रोमैग्नेटिक स्ट्राइकर तुरंत एक मजबूत चुंबकीय बल उत्पन्न करता है और संपर्कों को डिस्कनेक्ट करने के लिए लिंकेज तंत्र को धक्का देता है, जिससे मिलीसेकंड ट्रिपिंग का एहसास होता है।

पूर्ण अलगाव: रखरखाव या ओवरहाल के दौरान, सर्किट ब्रेकर का मैन्युअल संचालन एक साथ फायर लाइन और शून्य लाइन को डिस्कनेक्ट कर सकता है, यह सुनिश्चित करता है कि उपकरण विद्युतीकृत नहीं है और ऑपरेटरों की सुरक्षा की रक्षा करता है।

दोहरी निगरानी: यह डीआईएन रेल माउंट मिनिएचर सर्किट ब्रेकर वास्तविक समय में फायर लाइन और जीरो लाइन की वर्तमान स्थिति की निगरानी कर सकता है, और किसी भी लाइन में कोई असामान्यता होने पर तुरंत सुरक्षा कार्रवाई निष्पादित कर सकता है।

DIN रेल-माउंटेड सर्किट ब्रेकर को ठीक से कैसे स्थापित करें?

आपके उत्पाद वितरण के साथ, PUGAO एक व्यापक स्थापना और रखरखाव गाइड प्रदान करता है; यदि आपको कोई समस्या आती है, तो कृपया बेझिझक हमारी बिक्री-पश्चात तकनीकी सहायता टीम से संपर्क करें। चूंकि डीआईएन रेल डिज़ाइन इंस्टॉलेशन प्रक्रिया को सरल बनाता है, हम मानक इंस्टॉलेशन प्रथाओं के आधार पर सिफारिशें भी दे सकते हैं।

चरण 1: बिजली आपूर्ति डिस्कनेक्ट करें

कोई भी कार्य करने से पहले, वितरण बॉक्स की मुख्य बिजली आपूर्ति को काटना अनिवार्य है। आने वाले टर्मिनलों की जांच के लिए मल्टीमीटर या वोल्टेज परीक्षक का उपयोग करें; यह पुष्टि करने के बाद ही काम आगे बढ़ाएं कि कोई वोल्टेज मौजूद नहीं है। हम इंसुलेटेड दस्ताने और सुरक्षा चश्मा पहनने की सलाह देते हैं।

चरण 2: स्थापना परिवेश का निरीक्षण करें

सत्यापित करें कि वितरण बॉक्स के भीतर एक मानक 35 मिमी डीआईएन रेल स्थापित है। सुनिश्चित करें कि गर्मी अपव्यय और भविष्य के रखरखाव की सुविधा के लिए पर्याप्त निकासी है, और पुष्टि करें कि रेल बिना किसी ढीलेपन के सुरक्षित रूप से जुड़ी हुई है।

चरण 3: सर्किट ब्रेकर को रेल पर स्थापित करें

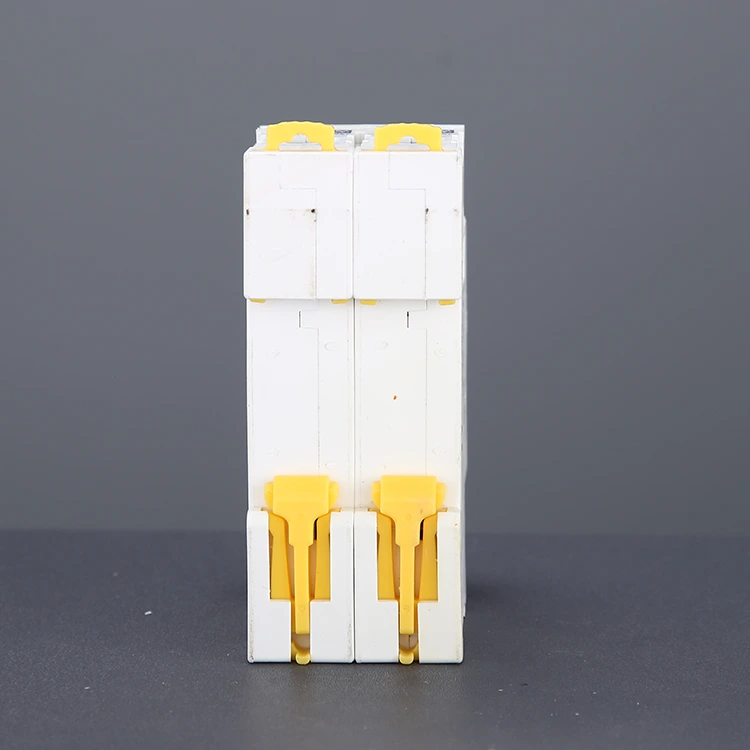

सर्किट ब्रेकर के ऊपरी क्लिप को डीआईएन रेल के साथ संरेखित करें, फिर नीचे की ओर दबाएं जब तक कि निचला क्लिप स्वचालित रूप से अपनी जगह पर लॉक न हो जाए। उपकरण सुरक्षित रूप से स्थिर होना चाहिए और किसी भी प्रकार के डगमगाने से मुक्त होना चाहिए।

मॉड्यूलर डिज़ाइन कई सर्किट ब्रेकरों को एक साथ स्थापित करने की अनुमति देता है।

चरण 4: पावर और लोड लाइन कनेक्ट करें

मानक वायरिंग कॉन्फ़िगरेशन में पावर इनपुट को ऊपरी टर्मिनलों से और लोड आउटपुट को निचले टर्मिनलों से जोड़ना शामिल है। ऐसे तारों का उपयोग करें जो निर्दिष्ट वर्तमान रेटिंग को पूरा करते हों (उदाहरण के लिए, 32A ब्रेकर के लिए, ≥4mm² के तार क्रॉस-सेक्शन की अनुशंसा की जाती है)। ढीले कनेक्शन या ज़्यादा गरम होने से बचाने के लिए टर्मिनल स्क्रू को मजबूती से कस लें।

चरण 5: वायरिंग और इंस्टॉलेशन स्थिति सत्यापित करें

पुष्टि करें कि सभी वायरिंग कनेक्शन सुरक्षित हैं और कोई भी खुला तार खुला नहीं है। ध्रुवता और चरण अनुक्रम की जाँच करें - यह तीन-चरण प्रणालियों के लिए विशेष रूप से महत्वपूर्ण है। सुनिश्चित करें कि सर्किट ब्रेकर स्विच "ऑफ" (डिस्कनेक्ट) स्थिति में है।

चरण 6: पावर-ऑन परीक्षण

मुख्य बिजली आपूर्ति बहाल करने के बाद, उचित संचालन का परीक्षण करने के लिए सर्किट ब्रेकर को "चालू" स्थिति पर स्विच करें। किसी भी असामान्य शोर, ज़्यादा गरम होने के संकेत या अप्रत्याशित ट्रिपिंग की जाँच करें।

अक्सर पूछे जाने वाले प्रश्न

1. क्या आप एक ट्रेडिंग कंपनी या निर्माता हैं?

हम डीआईएन रेल माउंट मिनिएचर सर्किट ब्रेकर में 10 वर्षों के अनुभव के साथ एक पेशेवर कारखाने हैं।

2. क्या आप अनुकूलित सेवा स्वीकार करते हैं?

हम OEM/ODM सेवा प्रदान करते हैं, हम उत्पादों पर आपके ब्रांड का लोगो प्रिंट कर सकते हैं। पेशेवर तकनीकी और उद्धरण टीम आपके चित्र और पैरामीटर आवश्यकताओं के अनुसार संतोषजनक समाधान प्रदान कर सकती है।
