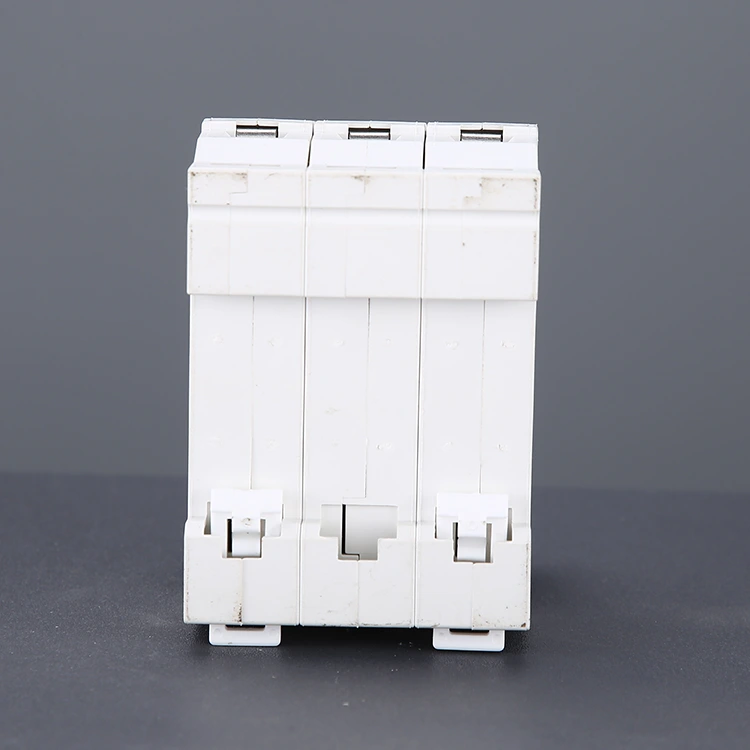

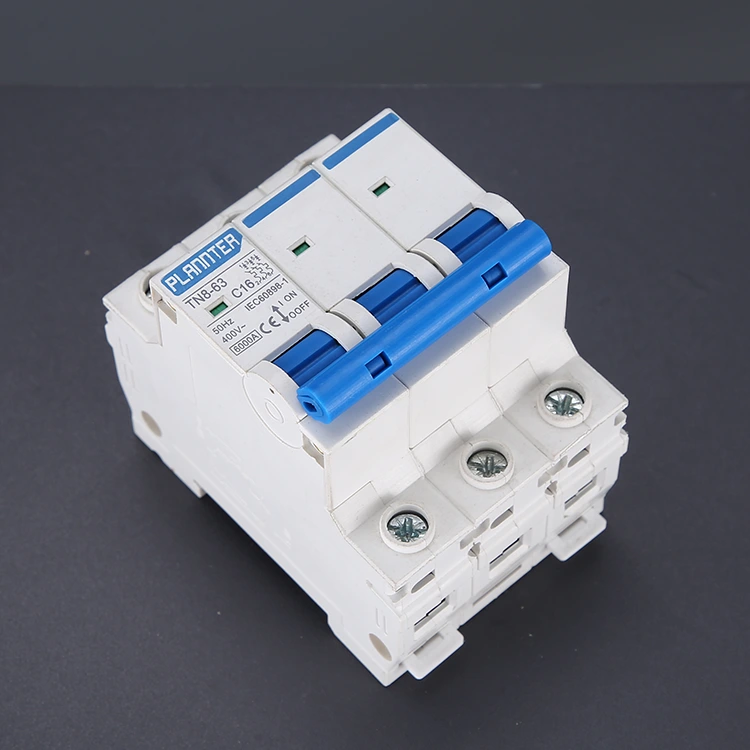

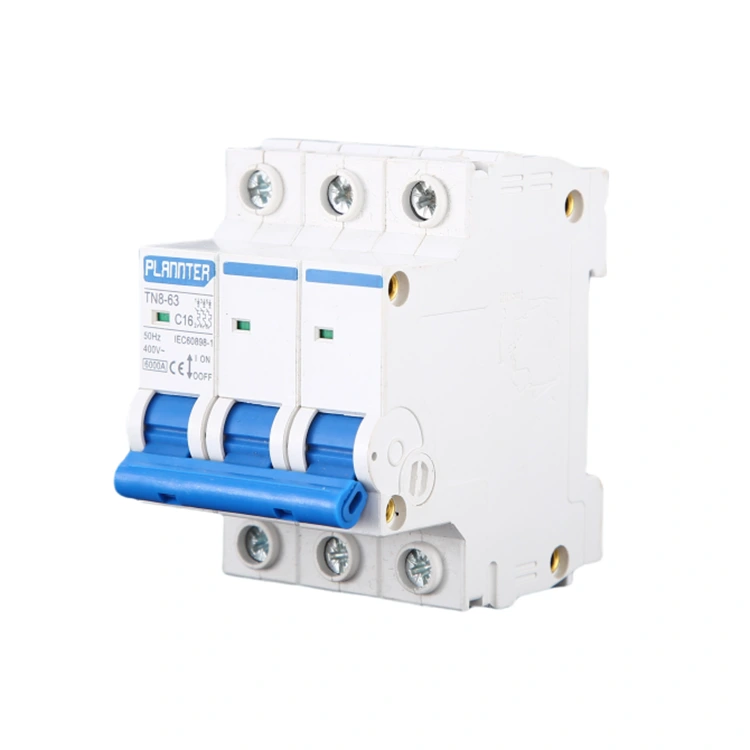

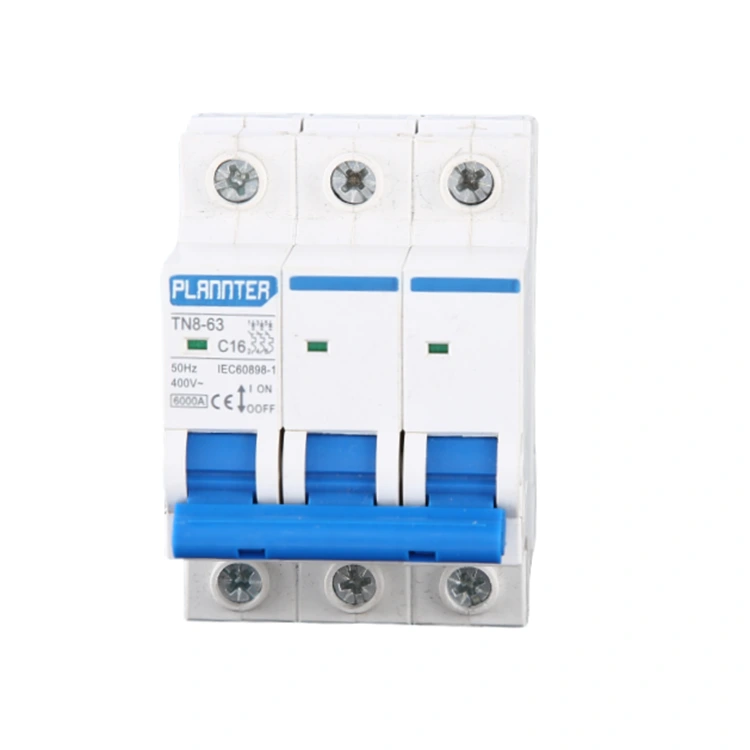

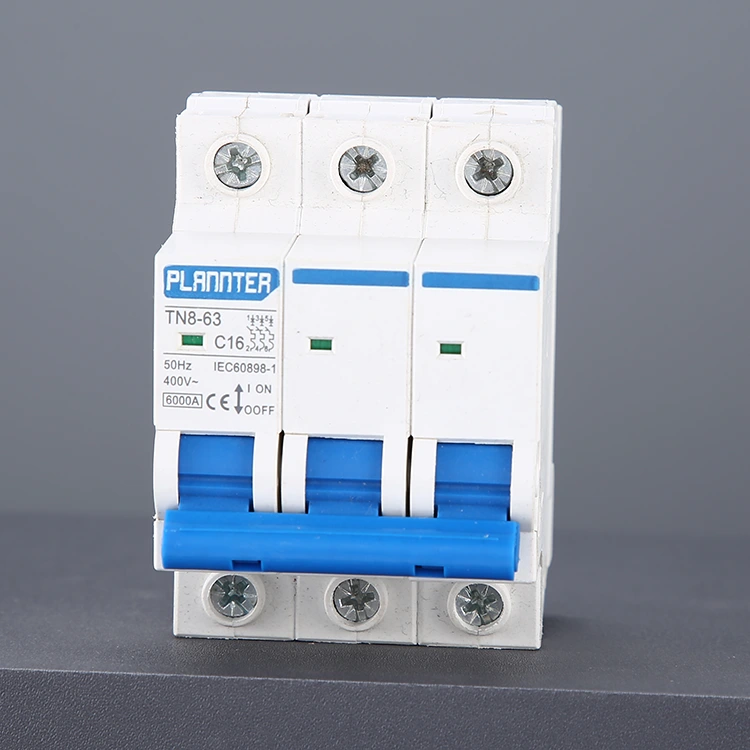

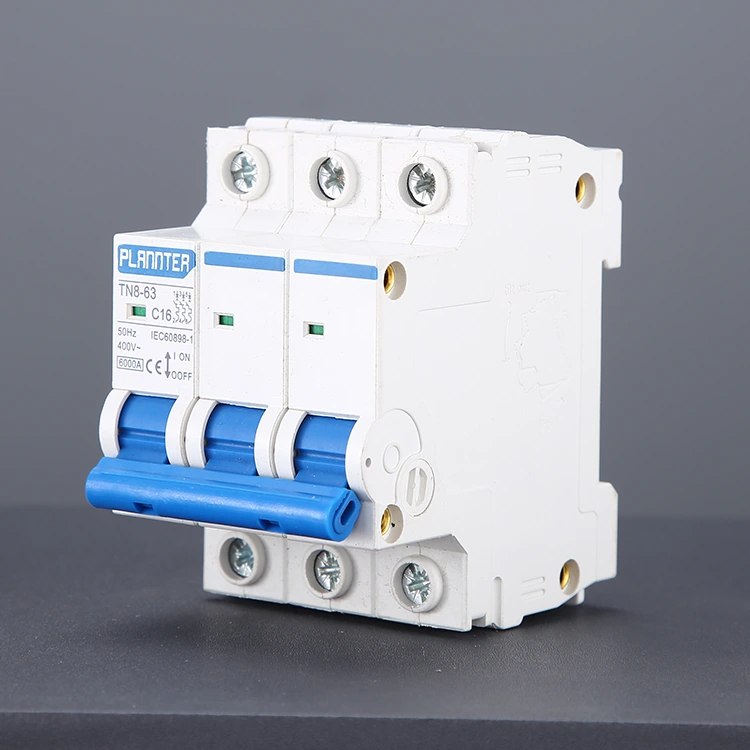

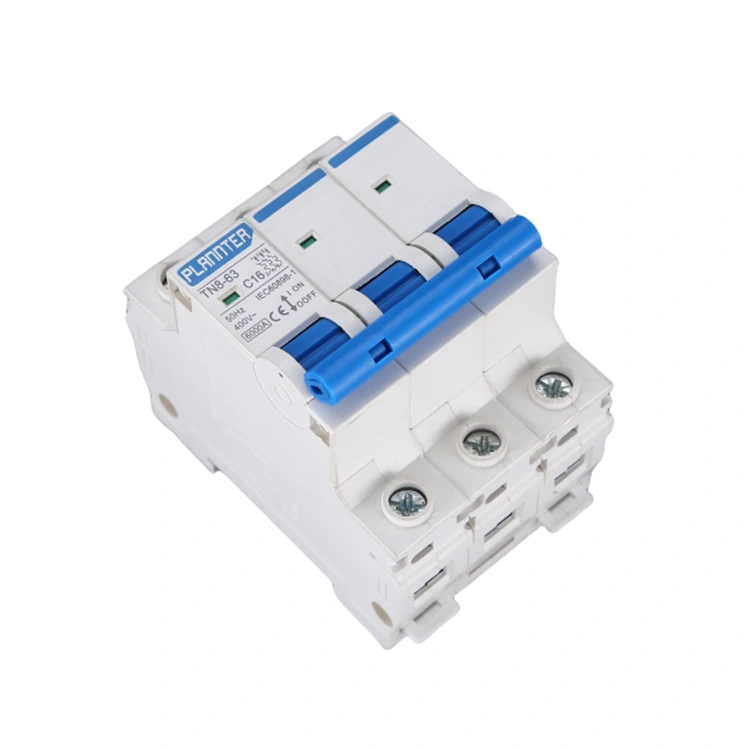

3 पोल कॉपर मिनिएचर सर्किट ब्रेकर

PUGAO (प्लांटर इलेक्ट्रिक) 3 पोल कॉपर मिनिएचर सर्किट ब्रेकर में चिकनी रेखाओं के साथ एक सुंदर और सरल डिज़ाइन है, और अच्छी लौ मंदता के साथ उच्च गुणवत्ता वाली केस सामग्री से बने हैं। इसके अलावा, कॉम्पैक्ट आकार का डिज़ाइन और छोटी मात्रा इसे विभिन्न वितरण बक्से और नियंत्रण कैबिनेट में स्थापित करना आसान बनाती है, जिससे जगह की बचत होती है।

मुख्य घटकों में संपर्क, चाप बुझाने वाला उपकरण, रिलीज तंत्र आदि शामिल हैं। संपर्क उच्च गुणवत्ता वाले तांबे से बने होते हैं, जिसमें अच्छी चालकता और पहनने का प्रतिरोध होता है, संपर्क प्रतिरोध कम होता है और गर्मी का नुकसान कम होता है। हम उन्नत आर्क बुझाने वाली तकनीक का उपयोग करते हैं, जैसे कि आर्क बुझाने वाली ग्रिड और आर्क बुझाने वाली ढालें, जो सर्किट ब्रेकर के सर्किट टूटने पर आर्क को तुरंत बुझा सकती हैं, जिससे आर्क को उपकरण को नुकसान पहुंचाने से रोका जा सकता है। रिलीज तंत्र एमसीबी के स्वचालित सुरक्षा कार्य को साकार करने की कुंजी है, जब सर्किट अतिभारित होता है, शॉर्ट-सर्किट होता है और अन्य दोष होते हैं, तो विद्युत उपकरण और कर्मियों की सुरक्षा की रक्षा के लिए, सर्किट ब्रेकर को ट्रिप करने और सर्किट को काटने के लिए रिलीज तंत्र पर तुरंत कार्रवाई की जा सकती है।

3पी सर्किट ब्रेकर के लिए तांबा क्यों आवश्यक है?

कई अनुप्रयोगों में, 3पी सर्किट ब्रेकरों को इलेक्ट्रिक मोटरों या बड़े पैमाने के औद्योगिक उपकरणों को शक्ति देने का काम सौंपा जाता है, जिसमें भारी वर्तमान भार और लंबी परिचालन अवधि शामिल होती है। यदि, लागत कम करने के प्रयास में, आंतरिक प्रवाहकीय घटकों के लिए तांबे से बने एल्यूमीनियम या यहां तक ​​​​कि तांबे से बने लोहे जैसी सामग्रियों का उपयोग किया जाता है, तो प्रदर्शन से समझौता किया जाएगा; विशेष रूप से, डिवाइस में संपूर्ण तांबे के निर्माण द्वारा प्रदान किए जाने वाले विशिष्ट लाभों का अभाव होगा:

1. अत्यधिक कम तापमान वृद्धि

तांबे की विद्युत प्रतिरोधकता एल्यूमीनियम या लोहे की तुलना में काफी कम है। उच्च धाराओं का संचालन करते समय - जैसे कि 32ए या 63ए - शुद्ध तांबे के प्रवाहकीय घटक काफी कम गर्मी उत्पन्न करते हैं। यह सुनिश्चित करता है कि सर्किट ब्रेकर आंतरिक ओवरहीटिंग के कारण होने वाली परेशानी ट्रिपिंग से पीड़ित नहीं होता है, न ही उच्च तापमान के लंबे समय तक संपर्क के कारण इसका आवास समय से पहले भंगुर या ख़राब हो जाता है।

2. बेहतर शॉर्ट-सर्किट झेलने की क्षमता

तांबे में बेहतर यांत्रिक शक्ति और तापीय स्थिरता होती है। शॉर्ट सर्किट की स्थिति में - 6kA या 10kA की गलती धारा उत्पन्न करना - विशाल विद्युत चुम्बकीय बल और विद्युत चाप की अत्यधिक गर्मी प्रवाहकीय बसबारों को विकृत या पिघलाने का कारण नहीं बनेगी, जिससे यह सुनिश्चित होगा कि ब्रेकर सुरक्षित रूप से और प्रभावी ढंग से गलती धारा को बाधित कर सकता है।

3. उत्कृष्ट वायरिंग प्रदर्शन

कॉपर वायरिंग टर्मिनल केबलों (जो आमतौर पर तांबे के तार से भी बने होते हैं) के साथ बेहतर संबंध प्रदर्शित करते हैं, जिसके परिणामस्वरूप संपर्क प्रतिरोध कम होता है। इसके अलावा, तांबा ऑक्सीकरण के प्रति अत्यधिक प्रतिरोधी है, जिससे तारों के कनेक्शन बिंदुओं पर अत्यधिक गर्मी और जलने से बचाव होता है।

कोर पैरामीटर्स

रेटेड वोल्टेज: रेटेड वोल्टेज AC400V है, जो 400V AC वोल्टेज वातावरण के तहत दुर्घटनाओं के बिना स्थिर रूप से काम कर सकता है, और कम वोल्टेज बिजली वितरण प्रणालियों, जैसे औद्योगिक संयंत्रों, वाणिज्यिक भवनों, आवासीय घरों और अन्य स्थानों में उपयोग के लिए उपयुक्त है।

वार्म टिप्स: सर्किट ब्रेकर चुनते समय, रेटेड वोल्टेज वास्तविक सर्किट वोल्टेज से मेल खाना चाहिए, अन्यथा इससे सर्किट ब्रेकर ठीक से काम नहीं कर सकता है, और यहां तक ​​कि सुरक्षा दुर्घटनाएं भी हो सकती हैं।

वर्तमान मूल्यांकित: रेटेड करंट 6A से 63A तक होता है, जो विभिन्न लोड करंट की जरूरतों को पूरा कर सकता है।

शॉर्ट-सर्किट तोड़ने की क्षमता: मॉडल T8-3P पुगाओ 3 पोल कॉपर मिनिएचर सर्किट ब्रेकर 6kA तक की शॉर्ट-सर्किट ब्रेकिंग क्षमता का समर्थन करता है। इसमें एक मजबूत शॉर्ट-सर्किट ब्रेकिंग क्षमता है, जो शॉर्ट-सर्किट दोषों के मामले में तुरंत करंट को काट सकती है, और प्रभावी ढंग से विद्युत उपकरण और संपूर्ण बिजली प्रणाली की सुरक्षा की रक्षा करती है।

हमारे विनिर्माण मानक

प्रत्यक्ष निर्माता के रूप में, PUGAO (प्लांटर इलेक्ट्रिक) हमारे सभी उच्च-विनिर्देश 3-पोल सर्किट ब्रेकरों में उच्च-ग्रेड तांबे के घटकों का उपयोग करने के लिए प्रतिबद्ध है। आप पूर्ण विश्वास के साथ थोक खरीदारी के साथ आगे बढ़ सकते हैं, या अपनी परियोजना आवश्यकताओं के अनुरूप विशिष्ट अनुकूलन की व्यवस्था करने के लिए सीधे हमसे संपर्क कर सकते हैं।

पूरी तरह से स्वचालित स्पॉट वेल्डिंग तकनीक: हम बसबारों में तांबे के संपर्कों की उच्च-परिशुद्धता वेल्डिंग को निष्पादित करने के लिए पूरी तरह से स्वचालित उपकरण का उपयोग करते हैं, यह सुनिश्चित करते हुए कि कनेक्शन बिंदुओं पर विद्युत प्रतिरोध लगभग शून्य है।

टी2 ग्रेड इलेक्ट्रोलाइटिक कॉपर: हम विशेष रूप से उच्च शुद्धता वाले इलेक्ट्रोलाइटिक तांबे का चयन करते हैं, किसी भी पुनर्नवीनीकरण या अशुद्ध तांबे के उपयोग को सख्ती से अस्वीकार करते हैं, जिससे स्रोत से ही गारंटी मिलती है कि हमारे उत्पाद 6kA की वास्तविक ब्रेकिंग क्षमता प्राप्त करते हैं।

मोटे चांदी-प्लेटेड संपर्क: हमारे तांबे के वर्तमान-वाहक घटकों की संपर्क सतहों पर, हम चाप क्षरण को रोकने के लिए अतिरिक्त चांदी-आधारित मिश्र धातु संपर्क शामिल करते हैं - सर्किट रुकावट के दौरान उत्पन्न विद्युत चाप के कारण तांबे की सामग्री का जलना।

3-पोल कॉपर मिनिएचर सर्किट ब्रेकर कहाँ उपयोग के लिए उपयुक्त है?
