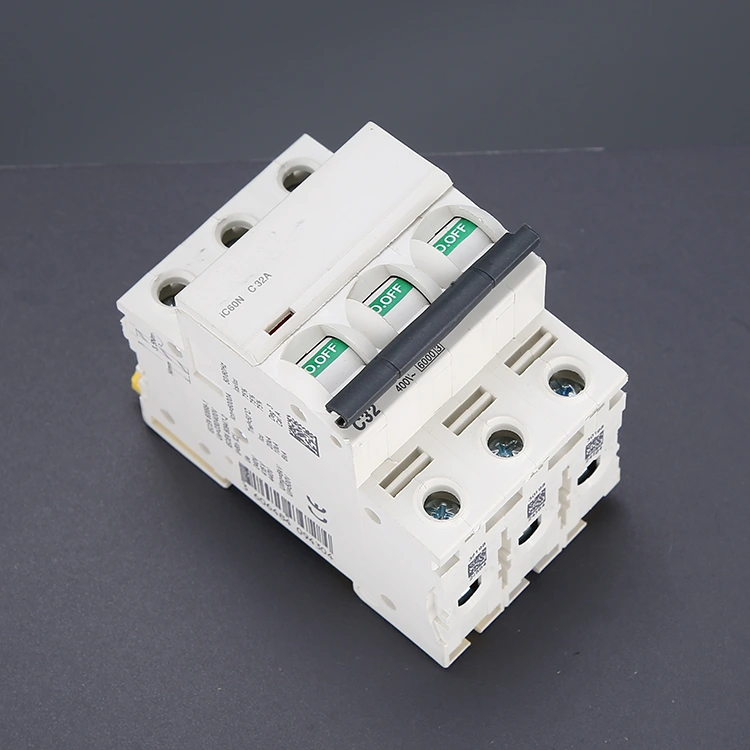

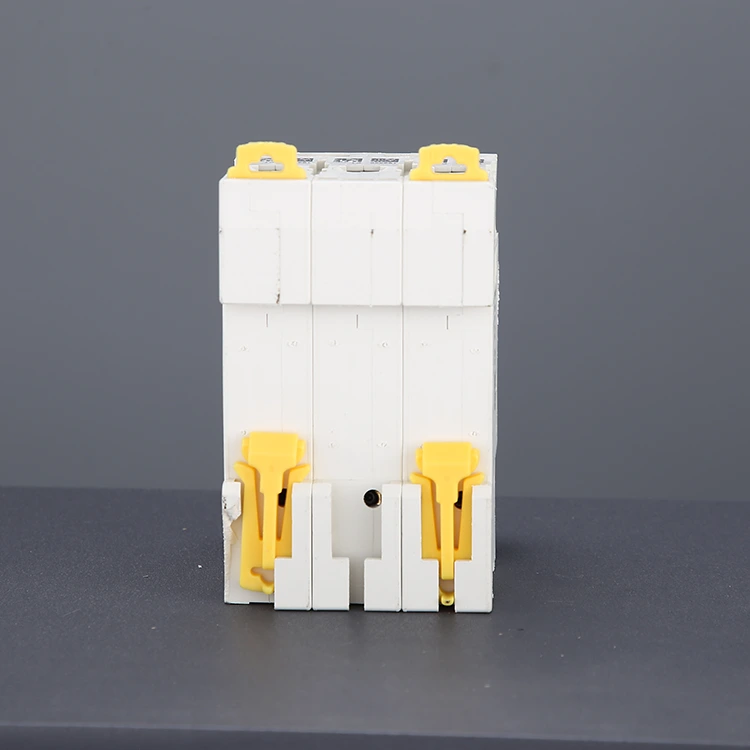

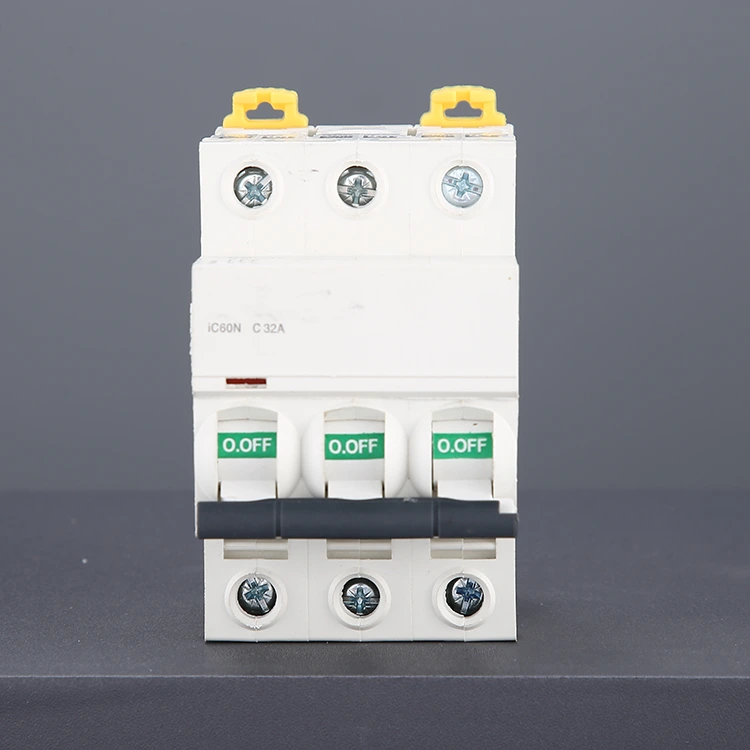

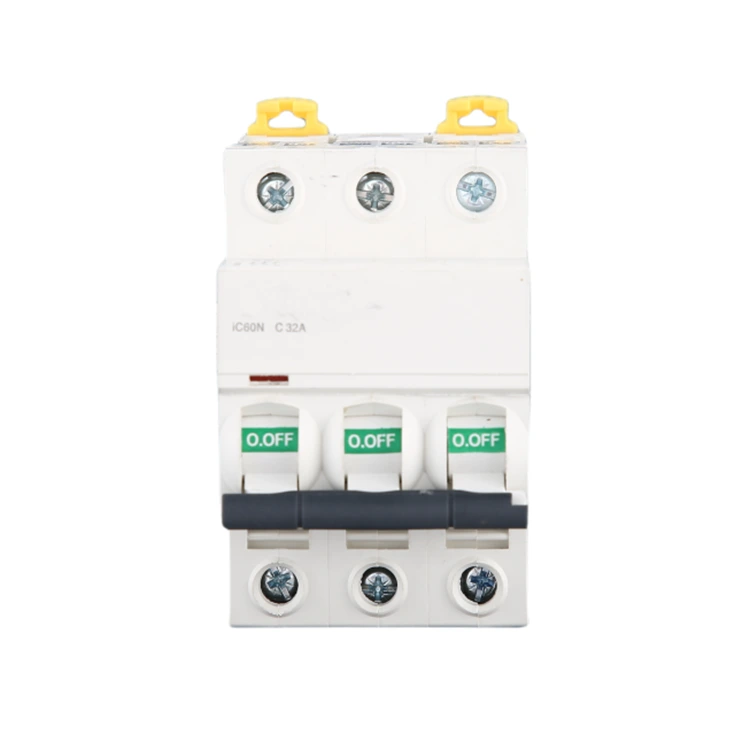

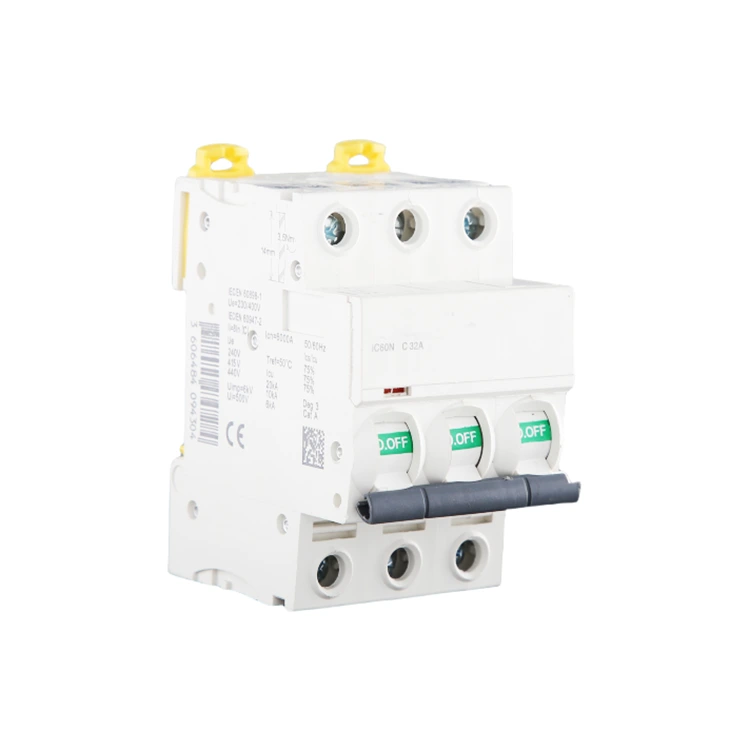

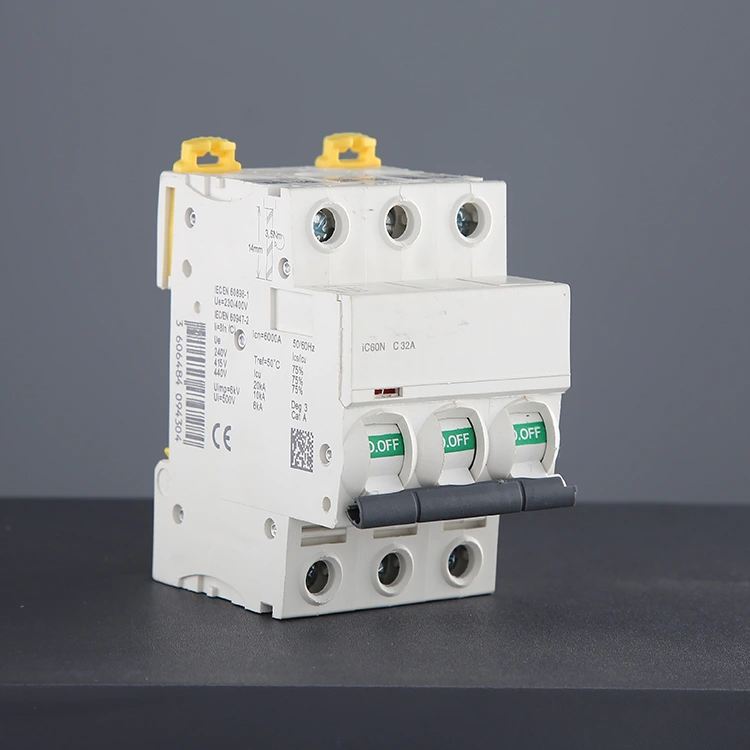

डीजेड47 3 पोल 32ए एसी सर्किट ब्रेकर

चीन में DZ47 3 पोल 32A AC सर्किट ब्रेकर के अग्रणी निर्माता और आपूर्तिकर्ता के रूप में, PUGAO (प्लांटर इलेक्ट्रिक) 2011 में अपनी स्थापना के बाद से लो-वोल्टेज इलेक्ट्रिक्स के उत्पादन में विशेषज्ञता प्राप्त कर चुका है, और इसके उत्पादों को मध्य पूर्व, मध्य एशिया, अफ्रीका और दक्षिण पूर्व एशिया जैसे 20 से अधिक देशों और क्षेत्रों में निर्यात किया जाता है। हमने ISO9001 अंतर्राष्ट्रीय गुणवत्ता प्रबंधन प्रणाली प्रमाणन, CE, CCC और कई अन्य आधिकारिक प्रमाणपत्र पारित किए हैं। चाहे वह औद्योगिक मोटर नियंत्रण हो, वाणिज्यिक भवन बिजली वितरण हो, या नए ऊर्जा बिजली स्टेशन का समर्थन हो, PUGAO कुशल समाधान प्रदान कर सकता है।

उत्पाद लाभ

हालाँकि DZ47 एक सामान्य-उद्देश्यीय श्रृंखला है, PUGAO ने प्रीमियम सामग्रियों और उन्नत विनिर्माण प्रक्रियाओं के उपयोग के माध्यम से अपने प्रदर्शन को सामान्य उत्पादों से कहीं बेहतर बना दिया है।

1. तांबा-चांदी मिश्रित संपर्क

आमतौर पर बाजार में पाए जाने वाले सिल्वर-प्लेटेड तांबे या शुद्ध तांबे के संपर्कों के विपरीत, हम चांदी-निकल मिश्र धातु संपर्कों का उपयोग करते हैं। इन संपर्कों में कम संपर्क प्रतिरोध और चाप क्षरण के लिए असाधारण प्रतिरोध होता है, जो 10,000 चक्रों का परिचालन जीवनकाल सुनिश्चित करता है।

2. अत्यधिक ज्वालारोधी आवास

आवास का निर्माण सस्ते एबीएस प्लास्टिक के बजाय नायलॉन से किया गया है। यह बेहतर थर्मल स्थिरता प्रदान करता है, शॉर्ट सर्किट के दौरान उत्पन्न अत्यधिक तापमान के तहत आवास को पिघलने से रोकता है; यह UL94 V-0 ज्वाला मंदता मानक को पूरा करता है।

3. ट्रू थ्री-फेज लिंकेज

DZ47 3-पोल 32A AC सर्किट ब्रेकर का आंतरिक तंत्र एक लिंकेज सिस्टम को नियोजित करता है जो सभी तीन चरणों-L1, L2 और L3 के एक साथ स्विचिंग (चालू/बंद) को सुनिश्चित करता है। यह एकल-चरण संचालन के कारण एकल चरण के समय से पहले डिस्कनेक्ट होने के कारण होने वाली मोटर बर्नआउट से जुड़ी दुर्घटनाओं को रोकता है।

4. मॉड्यूलर डिजाइन

हमने एक मानक 35 मिमी डीआईएन रेल माउंटिंग डिज़ाइन अपनाया है। अपनी शक्तिशाली कार्यक्षमता के बावजूद, इकाई एक कॉम्पैक्ट फॉर्म फैक्टर बनाए रखती है, जिससे सीमित वितरण बक्से के भीतर आसान स्थापना की सुविधा मिलती है।

प्रमुख विशेषताऐं

इस DZ47 3 पोल 32A AC सर्किट ब्रेकर में ओवरलोड सुरक्षा और शॉर्ट-सर्किट सुरक्षा है।

रेटेड वोल्टेज: 230/400V AC, 50Hz

खंभों की संख्या: 3-ध्रुव

6kA तक रेटेड शॉर्ट-सर्किट तोड़ने की क्षमता

CE और ISO9001 प्रमाणित

मानक 35 मिमी डीआईएन रेल के साथ माउंटिंग

अनुप्रयोगोंआयन:DZ47 3 पोल 32A AC सर्किट ब्रेकर में उच्च ब्रेकिंग क्षमता है और 6kA तक ब्रेकिंग क्षमता का समर्थन करता है। सौर ऊर्जा उत्पादन, पवन ऊर्जा उत्पादन प्रणाली, अभिसरण बक्से, समुद्री ऊर्जा प्रणाली और अन्य डीसी प्रणालियों के लिए उपयुक्त।

विशेष विवरण:खंभों की संख्या: 3P; रेटेड वोल्टेज: 400V; रेटेड करंट: 32ए; यांत्रिक जीवन: 10,000 बार; माउंटिंग: 35 मिमी डीआईएन रेल।

गुणवत्ता आश्वासन:एक साल की वारंटी प्रदान की जाती है, और फैक्ट्री सीई, सीसीसी और आईएसओ प्रमाणपत्रों का अनुपालन करती है।

चयन सिद्धांत:वास्तविक उपयोग के अनुसार DZ47 3 पोल 32A AC सर्किट ब्रेकर के प्रकार और पोल की संख्या का चयन करें; अधिकतम कार्यशील धारा के अनुसार सर्किट ब्रेकर की रेटेड धारा का चयन करें; विभिन्न उद्योगों की आवश्यकताओं के अनुसार डिस्कनेक्टर के प्रकार, सहायक उपकरण के प्रकार और विनिर्देश का चयन करें।

उपयोग सावधानियां

1. लोड करने के लिए रेटेड करंट का कड़ाई से मिलान करें

DZ47 3-पोल 32A AC सर्किट ब्रेकर का रेटेड करंट 32A है। सुनिश्चित करें कि वास्तविक भार उचित सीमा के भीतर रहे; ओवरलोड स्थितियों के तहत लंबे समय तक संचालन सख्त वर्जित है। इसका पालन करने में विफलता के परिणामस्वरूप बार-बार ट्रिपिंग हो सकती है, आंतरिक घटकों की त्वरित उम्र बढ़ सकती है, और गंभीर मामलों में, डिवाइस पूरी तरह विफल हो सकता है।

2. तीन-चरण विद्युत प्रणालियों में उपयोग किया जाना चाहिए

यह 3-पोल सर्किट ब्रेकर तीन-चरण सर्किट (L1/L2/L3) में उपयोग के लिए डिज़ाइन किया गया है; एकल-चरण सर्किट में विकल्प के रूप में उपयोग के लिए इसकी अनुशंसा नहीं की जाती है।

ऑपरेशन के दौरान, सुनिश्चित करें कि असंतुलित लोड ऑपरेशन से बचने के लिए तीन-चरण लोड का वितरण यथासंभव संतुलित है।

3. सही वायरिंग

ढीले कनेक्शन को रोकने के लिए सभी वायरिंग टर्मिनलों को सुरक्षित रूप से कड़ा किया जाना चाहिए। ऐसे कंडक्टरों का उपयोग करने की अनुशंसा की जाती है जो उचित विनिर्देशों (वास्तविक भार के आधार पर निर्धारित) को पूरा करते हैं। खराब वायरिंग कनेक्शन के कारण ओवरहीटिंग हो सकती है और यहां तक ​​कि सर्किट ब्रेकर भी जल सकता है।

4. स्थापना पर्यावरण आवश्यकताएँ

उपकरण को सूखे और अच्छी तरह हवादार वितरण बॉक्स में स्थापित किया जाना चाहिए। उच्च तापमान, अत्यधिक आर्द्रता या नमी, या संक्षारक गैसों की उपस्थिति वाले वातावरण में स्थापना से बचें; यदि आवश्यक हो तो अतिरिक्त सुरक्षात्मक उपाय लागू करें।

5. नियमित निरीक्षण एवं रखरखाव

यह सुनिश्चित करने के लिए कि वे चुस्त रहें, समय-समय पर टर्मिनलों की जाँच करें। झुलसने, रंग खराब होने या असामान्य गंध के किसी भी लक्षण के लिए उपकरण का निरीक्षण करें। इसके अतिरिक्त, यह सत्यापित करने के लिए कि इसकी यांत्रिक संरचना सही ढंग से काम कर रही है, सर्किट ब्रेकर को नियमित अंतराल पर मैन्युअल रूप से संचालित करें।
