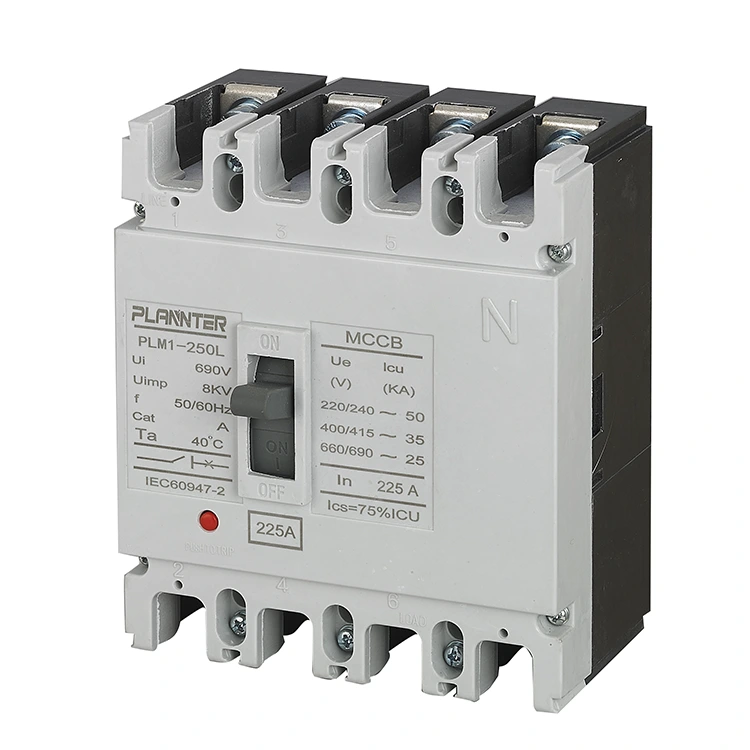

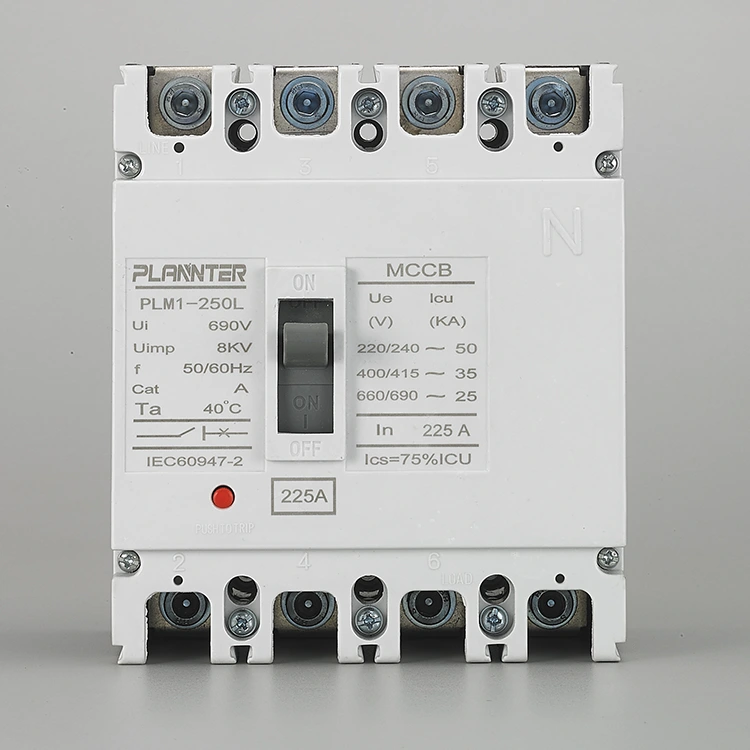

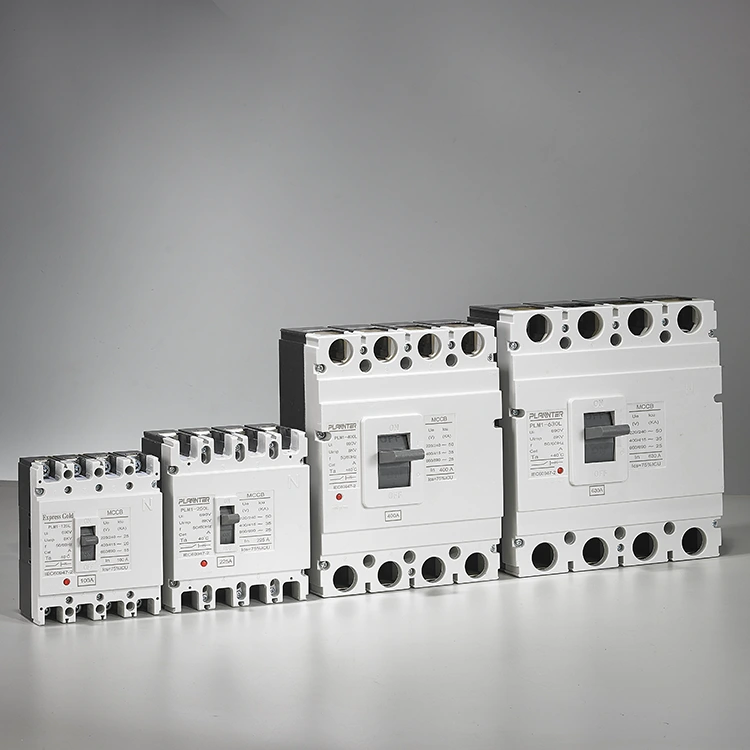

एसी 4 पोल मोल्डेड केस सर्किट ब्रेकर 225ए

AC 4 पोल मोल्डेड केस सर्किट ब्रेकर 225A क्या है?

The एसी 4 पोल मोल्डेड केस सर्किट ब्रेकर 225एएक विशेष विद्युत सुरक्षा उपकरण है जिसे तटस्थ रेखा (एल1, एल2, एल3, एन) के साथ तीन-चरण सर्किट की सुरक्षा के लिए डिज़ाइन किया गया है। 225 एम्पीयर के लिए रेटेड, यह मध्यवर्ती बिजली वितरण के लिए एक मुख्य घटक के रूप में कार्य करता है, कुल सिस्टम अलगाव सुनिश्चित करते हुए डाउनस्ट्रीम उपकरणों को ओवरलोड और शॉर्ट सर्किट से बचाता है।

यह कैसे काम करता है, संचालित होता है और डिबग करता है

परिचालन तंत्र

यूनिट में विशिष्ट स्पर्श प्रतिक्रिया के साथ एक स्पष्ट, उत्तरदायी मैनुअल ऑपरेटिंग तंत्र है। हैंडल की स्थिति स्पष्ट रूप से चिह्नित है:

• पर:सर्किट बंद और सक्रिय है।
• बंद:सर्किट खुला और डी-एनर्जेटिक है।
• ट्रिप्ड:मध्यवर्ती स्थिति इंगित करती है कि कोई गलती हुई है।

काम के सिद्धांत

एसी 4 पोल मोल्डेड केस सर्किट ब्रेकर 225ए दोहरी परत सुरक्षा के लिए थर्मल-मैग्नेटिक ट्रिप यूनिट का उपयोग करता है:

• थर्मल संरक्षण (अधिभार):व्युत्क्रम-समय ट्रिपिंग प्रदान करने के लिए एक द्विधातु तत्व का उपयोग करता है। ओवरलोड करंट जितना अधिक होगा, यात्रा उतनी ही तेज़ होगी।
• चुंबकीय सुरक्षा (शॉर्ट सर्किट):उच्च-परिमाण दोष धाराओं (दसियों kA तक) को तुरंत साफ़ करने के लिए तात्कालिक प्रतिक्रिया प्रदान करता है।

कमीशनिंग एवं सहायक उपकरण

श्रृंखला विशिष्ट अनुप्रयोग आवश्यकताओं के लिए मजबूत विस्तारशीलता प्रदान करती है। कमीशनिंग में निर्दिष्ट स्लॉट में आवश्यक ऐड-ऑन स्थापित करना शामिल है:

• सहायक संपर्क:ब्रेकर की स्थिति के रिमोट सिग्नलिंग के लिए।
• शंट रिलीज़:ब्रेकर को रिमोट ट्रिपिंग/खोलने की अनुमति देता है।
• अंडरवोल्टेज रिलीज़:यदि वोल्टेज सुरक्षित स्तर से नीचे चला जाता है तो ब्रेकर स्वचालित रूप से ट्रिप हो जाता है।
• आरसीडी मॉड्यूल:व्यापक सुरक्षा के लिए पृथ्वी रिसाव संरक्षण जोड़ता है।

मुख्य तकनीकी विशेषताएँ और विशिष्टताएँ

क्षमता

का रेटेड करंट225ए, मध्यवर्ती वितरण भार के लिए उपयुक्त।

डंडे

4-पोल (4P):सर्किट के पूर्ण अलगाव को सुनिश्चित करते हुए, तीन चरणों और तटस्थ की सुरक्षा करता है।

वोल्टेज

मानक AC वितरण नेटवर्क (आमतौर पर 400V/690V AC) के लिए डिज़ाइन किया गया।

यात्रा इकाई

मानकथर्मल चुंबकीयमॉडल संस्करण के आधार पर समायोज्य या निश्चित सेटिंग्स वाली इकाई।

रेटिंग को बाधित करें

उच्च शॉर्ट-सर्किट ब्रेकिंग क्षमता (आईसीयू) दसियों किलोएम्पीयर को सुरक्षित रूप से संभालने में सक्षम।

बढ़ते

सुरक्षित उपयोग करता हैबोल्ट कनेक्शन, उच्च-वर्तमान अनुप्रयोगों के लिए एक विश्वसनीय विद्युत इंटरफ़ेस सुनिश्चित करना।

निर्माण

मजबूत मोल्डेड केस डिज़ाइन जो प्रभाव-प्रतिरोधी और आयामी रूप से स्थिर है।

गुणवत्ता आश्वासन एवं वितरण

पुगाओ इलेक्ट्रिक में, हमारा सिद्धांत "दोषों को अगले चरण में बढ़ने से रोकना" है।

• 100% निरीक्षण:शिपमेंट से पहले प्रत्येक इकाई यांत्रिक, विद्युत और पर्यावरण परीक्षण से गुजरती है।
• निर्यात-ग्रेड पैकेजिंग:एसी 4 पोल मोल्डेड केस सर्किट ब्रेकर 225ए लंबी दूरी की हैंडलिंग को झेलने के लिए सुरक्षित है।
• तेजी से वितरण:नियमित मॉडल अक्सर इन्वेंट्री से उपलब्ध होते हैं, जबकि अनुकूलित ऑर्डर एक निश्चित उत्पादन समयरेखा का पालन करते हैं।

<

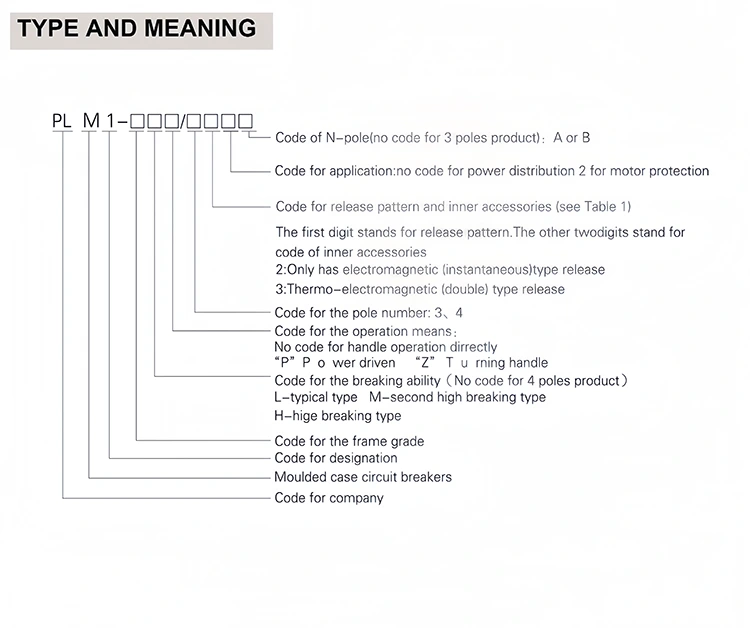

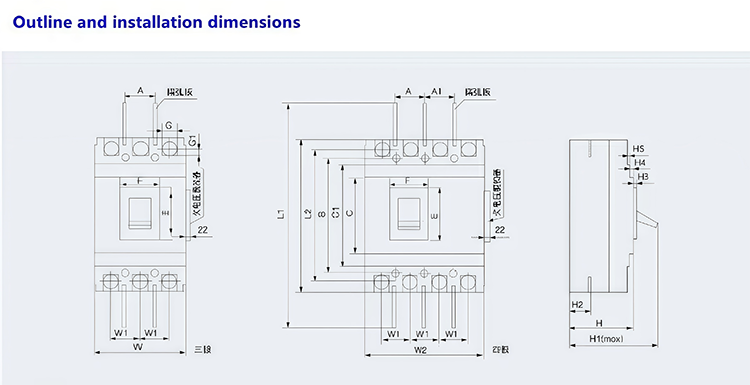

उत्पाद विशिष्टता

अक्सर पूछे जाने वाले प्रश्न

3-पोल के बजाय 4-पोल का उपयोग क्यों करें?

एक 4-पोल ब्रेकर तीनों चरणों को डिस्कनेक्ट कर देता हैऔरतटस्थ कंडक्टर एक साथ. यह इसके लिए आवश्यक है:

• सुरक्षा:रखरखाव कर्मियों के लिए सर्किट का पूर्ण अलगाव सुनिश्चित करता है।
• बैकअप पावर सिस्टम:उपयोगिता और जनरेटर पावर के बीच स्विच करते समय न्यूट्रल-टू-ग्राउंड लूप को रोकने के लिए ट्रांसफर स्विच (एटीएस) के लिए आवश्यक है।
• हार्मोनिक शमन:गैर-रेखीय भार (जैसे वीएफडी और कंप्यूटर) के कारण होने वाली तटस्थ धाराओं से बचाता है।

वोल्टेज रेटिंग क्या है?

The एसी 4 पोल मोल्डेड केस सर्किट ब्रेकर 225एआमतौर पर मानक औद्योगिक वितरण वोल्टेज के लिए मूल्यांकित किया जाता है, जो आमतौर पर सहायक होता है400V से 690V ACसिस्टम. कृपया सटीक रेटेड परिचालन वोल्टेज (यूई) और इन्सुलेशन वोल्टेज (यूआई) के लिए यूनिट पर विशिष्ट नेमप्लेट देखें।

ट्रिप यूनिट का प्रकार क्या है?

मानक मॉडल एक का उपयोग करते हैंथर्मल-मैग्नेटिक ट्रिप यूनिट:

• थर्मल:एक द्विधातु पट्टी का उपयोग करके ओवरलोड के विरुद्ध व्युत्क्रम-समय सुरक्षा प्रदान करता है।
• चुंबकीय:शॉर्ट सर्किट के खिलाफ तत्काल सुरक्षा प्रदान करता है।

नोट: अधिक सटीक सेटिंग्स के लिए इलेक्ट्रॉनिक ट्रिप इकाइयाँ उपलब्ध हो सकती हैं।

तोड़ने की क्षमता क्या है?

ब्रेकिंग क्षमता (आईसीयू) विशिष्ट मॉडल प्रकार के अनुसार भिन्न होती है लेकिन मध्यवर्ती वितरण की विशिष्ट महत्वपूर्ण गलती धाराओं को संभालने के लिए डिज़ाइन की गई है।एसी 4 पोल मोल्डेड केस सर्किट ब्रेकर 225एआम तौर पर से लेकर तोड़ने की क्षमता प्रदान करता है25kA से 85kA तक(400V पर), यह सुनिश्चित करते हुए कि यह बिना किसी क्षति के शॉर्ट सर्किट को सुरक्षित रूप से बाधित कर सकता है।
