DZ47 एयर-स्विच सर्किट ब्रेकर

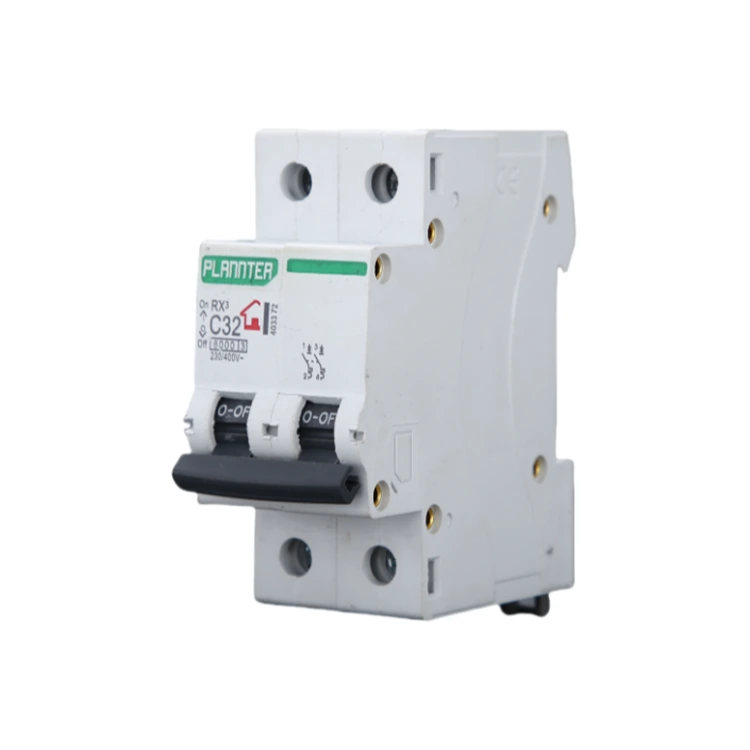

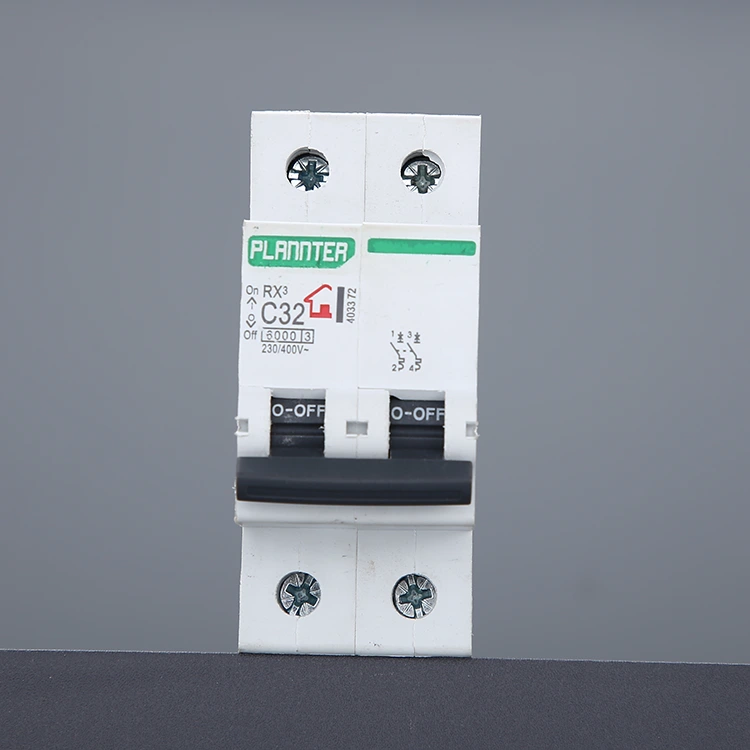

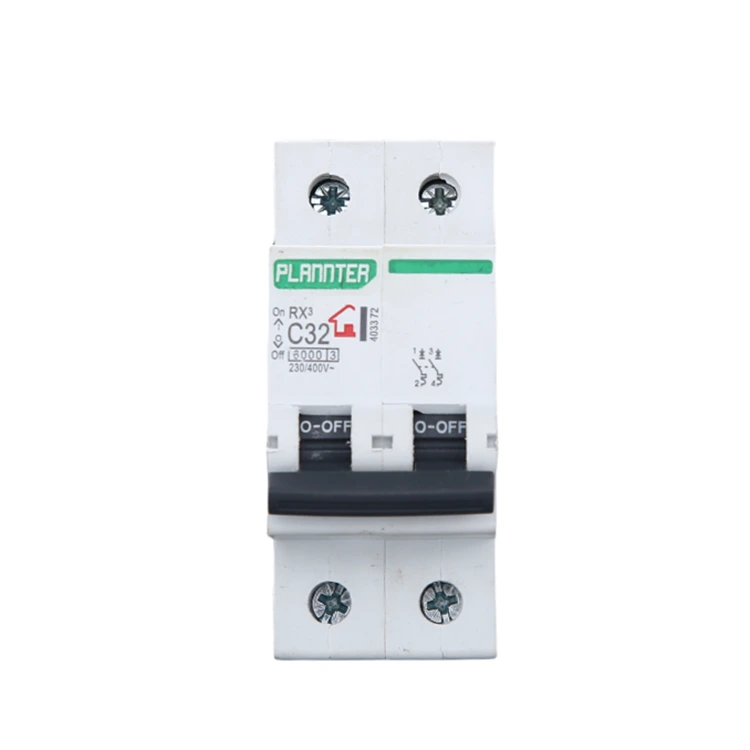

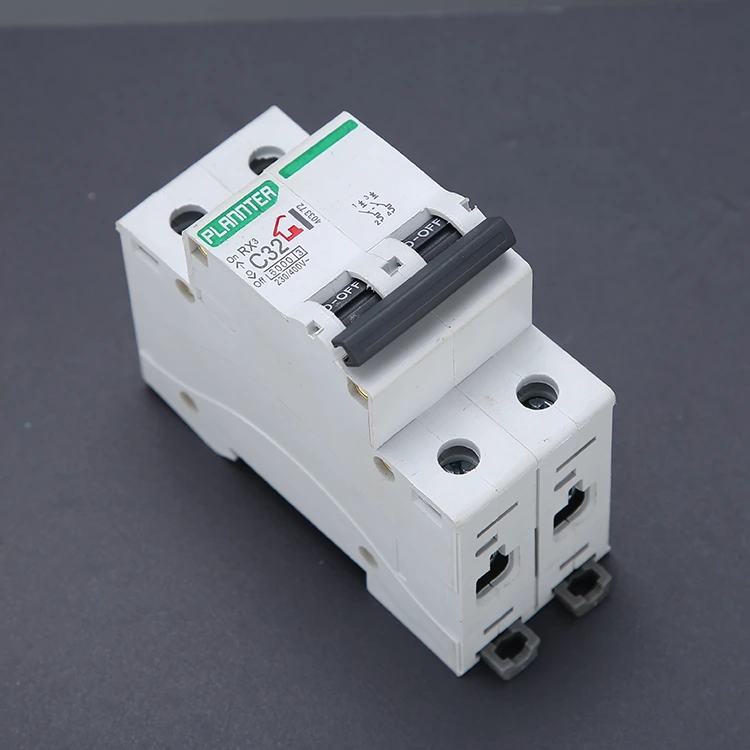

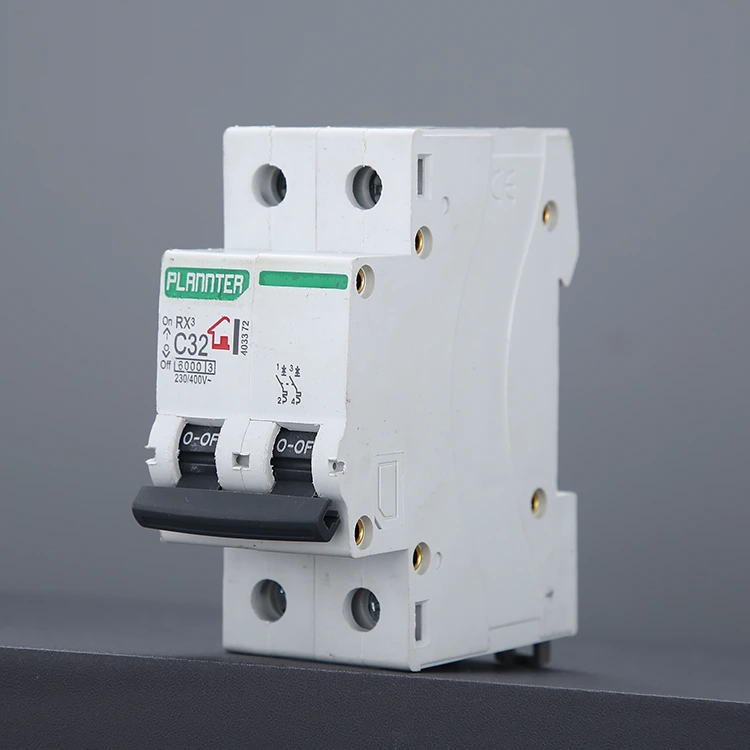

उच्च गुणवत्ता वाला DZ47 एयर-स्विच सर्किट ब्रेकर PUGAO (प्लांटर इलेक्ट्रिक) फैक्ट्री द्वारा पेश किया जाता है, यह एक प्रकार का विद्युत सुरक्षा उपकरण है जिसका उपयोग AC सर्किट में किया जाता है, जिसमें दो स्वतंत्र खंभे होते हैं, जो एक ही समय में सर्किट में आग के तार और शून्य तार को काटने में सक्षम होते हैं। यह अंतर्निहित थर्मल मैग्नेटिक स्ट्रिपिंग मैकेनिज्म या इलेक्ट्रॉनिक स्ट्रिपिंग मैकेनिज्म के माध्यम से वास्तविक समय में सर्किट में वर्तमान परिवर्तन की निगरानी करता है, और जब सर्किट ओवरलोड, शॉर्ट-सर्किट और अन्य असामान्य स्थितियों में होता है, तो DZ47 एयर-स्विच सर्किट ब्रेकर को उपकरण क्षति, सर्किट आग और अन्य सुरक्षा दुर्घटनाओं से बचने के लिए बिजली की आपूर्ति में कटौती करने के लिए जल्दी और स्वचालित रूप से डिस्कनेक्ट किया जा सकता है। PUGAO द्वारा निर्मित उत्पाद CE, CCC और ISO9001 प्रमाणपत्रों का सख्ती से अनुपालन करते हैं।

काम के सिद्धांत

DZ47 एयर-स्विच सर्किट ब्रेकर एक उच्च मानकीकृत उत्पाद है। PUGAO की परिपक्व विनिर्माण प्रक्रिया और उन्नत तकनीक तीन मुख्य परिचालन सिद्धांतों का उपयोग करती है: थर्मल ट्रिपिंग, चुंबकीय ट्रिपिंग, और वायु चाप शमन। हमारे उत्पाद दुनिया भर में हजारों विद्युत प्रणालियों के लिए विश्वसनीय सुरक्षा प्रदान करते हैं।

1. थर्मल ट्रिप

सर्किट ब्रेकर में थर्मल विस्तार के विभिन्न गुणांकों के साथ दो धातुओं से बनी एक द्विधातु पट्टी होती है। जब सर्किट करंट रेटेड मूल्य से अधिक हो जाता है लेकिन अभी तक शॉर्ट-सर्किट स्तर तक नहीं पहुंचा है, तो करंट से उत्पन्न गर्मी के कारण द्विधातु पट्टी एक तरफ झुक जाती है।

एक पूर्व निर्धारित कोण पर झुकने के बाद, यह एक यांत्रिक लिंकेज को ट्रिगर करता है, जिससे सर्किट ब्रेकर ट्रिप हो जाता है। 14 वर्षों के संचित अंशांकन अनुभव का लाभ उठाते हुए, हमारी द्विधातु पट्टी उच्च शुद्धता वाली सामग्री से बनी है, जिसके परिणामस्वरूप वर्तमान उतार-चढ़ाव के प्रति संवेदनशील और सुसंगत प्रतिक्रिया होती है।

2. चुंबकीय यात्रा

सर्किट ब्रेकर में एक विद्युत चुम्बकीय कुंडल होता है। जब शॉर्ट सर्किट होता है, तो करंट तुरंत सामान्य मान से कई गुना या यहां तक ​​कि दस गुना तक बढ़ जाता है। यह प्रचंड धारा कुंडल में एक शक्तिशाली चुंबकीय क्षेत्र उत्पन्न करती है, जो तुरंत पिस्टन की तरह विद्युत चुंबक आर्मेचर को आकर्षित करती है।

आर्मेचर सीधे ट्रिपिंग तंत्र को प्रभावित करता है, जिससे मिलीसेकंड-स्तर की तात्कालिक बिजली कटौती होती है।

हमारा कारखाना उच्च-चालकता वाले तांबे और पूरी तरह से स्वचालित स्पॉट वेल्डिंग प्रक्रिया का उपयोग करता है ताकि यह सुनिश्चित किया जा सके कि तंत्र उच्च-आवृत्ति वर्तमान प्रभाव के तहत जाम या विफल न हो।

3. चाप शमन प्रणाली

जैसे ही संपर्क अलग होते हैं, उच्च-वोल्टेज धारा हवा को तोड़ देती है, जिससे एक उच्च-तापमान चाप उत्पन्न होता है, जिसे विशेष रूप से डिज़ाइन किए गए चाप-बुझाने वाले कक्ष में खींचा जाता है। धातु ग्रिड की कई परतें चाप को कई छोटे खंडों में विभाजित करती हैं, संपर्कों को जलने से बचाने के लिए इसे तेजी से ठंडा और बुझाती हैं।

हमारी DZ47 श्रृंखला चाप-बुझाने वाले ग्रिड की व्यवस्था घनत्व को अनुकूलित करती है, बार-बार ट्रिपिंग स्थितियों के तहत भी आंतरिक घटकों की प्रभावी ढंग से रक्षा करती है।

तकनीकी लाभ

PUGAO का DZ47 एयर-स्विच सर्किट ब्रेकर विभिन्न जटिल परिचालन स्थितियों के तहत सटीक और विश्वसनीय संचालन सुनिश्चित करने के लिए उच्च प्रदर्शन थर्मो-मैग्नेटिक डिस्कनेक्ट तकनीक का उपयोग करता है। उत्पाद के निम्नलिखित मुख्य लाभ हैं:

उच्च ब्रेकिंग क्षमता: मानक मॉडल में 6kA तक की ब्रेकिंग क्षमता होती है, जो शहरी पावर ग्रिड और औद्योगिक वातावरण की शॉर्ट-सर्किट सुरक्षा आवश्यकताओं को पूरा करती है।

व्यापक वोल्टेज प्रयोज्यता: AC 230/400V प्रणाली का समर्थन, मजबूत अनुकूलता, विभिन्न राष्ट्रीय और क्षेत्रीय पावर ग्रिड मानकों पर लागू।

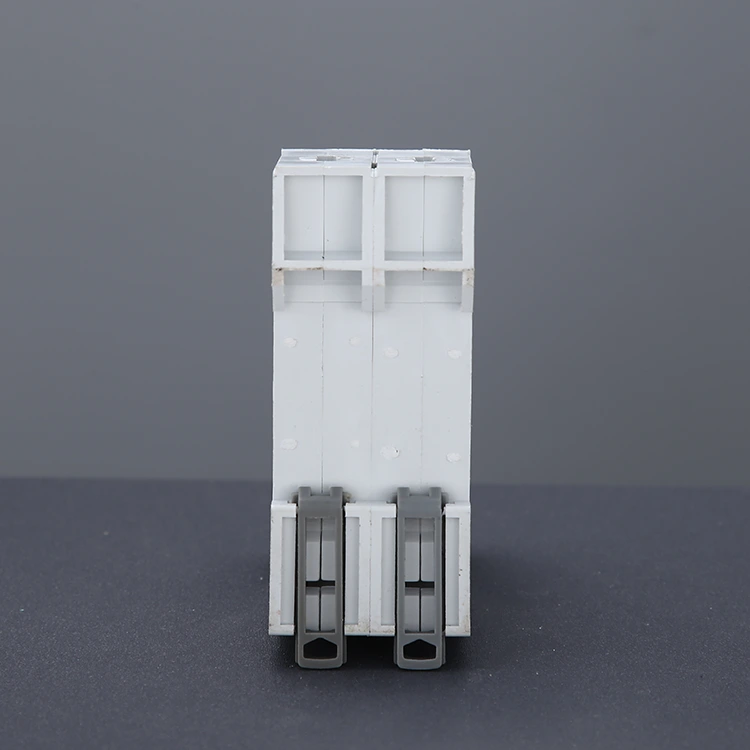

मॉड्यूलर डिजाइन: कॉम्पैक्ट आकार, डीआईएन रेल माउंटिंग का समर्थन, सभी प्रकार के वितरण बक्से और नियंत्रण कैबिनेट में एकीकृत करना आसान है।

मजबूत चाप बुझाने की क्षमता: DZ47 एयर-स्विच सर्किट ब्रेकर मल्टी-लेयर सिरेमिक स्पेसर और मेटल आर्क बुझाने वाले ग्रिल के संयोजन वाली संरचना को अपनाता है, जो प्रभावी रूप से चाप को दबाता है और सेवा जीवन को बढ़ाता है।

लंबा यांत्रिक जीवन: कठोर परीक्षण के बाद, यांत्रिक संचालन जीवन 10,000 गुना से अधिक है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या DZ47 श्रृंखला सर्किट ब्रेकर का उपयोग DC सिस्टम में किया जा सकता है?

उत्तर: नहीं। DZ47 श्रृंखला एक एयर स्विच है जिसे विशेष रूप से AC के लिए डिज़ाइन किया गया है। प्रत्यावर्ती धारा (एसी) में शून्य-क्रॉसिंग विशेषता होती है, और इसका आंतरिक चाप-बुझाने वाला ग्रिड प्रभावी ढंग से चाप को बुझा देता है।

डायरेक्ट करंट (DC) में शून्य-क्रॉसिंग विशेषता नहीं होती है। एसी सर्किट ब्रेकर का उपयोग करने से चाप नहीं बुझ सकते, जिससे संभावित रूप से आग लग सकती है। यदि आपको सौर या बैटरी प्रणाली की आवश्यकता है, तो कृपया विशिष्ट डीसी सर्किट ब्रेकर विशिष्टताओं के लिए हमसे संपर्क करें।

प्रश्न: मैं तीन अलग-अलग ट्रिपिंग वक्रों (बी, सी, और डी) के बीच कैसे चयन करूं?

उ: चयन आपके लोड प्रकार पर निर्भर करता है:

टाइप बी (3-5 इंच): कम इनरश करंट लोड के लिए उपयुक्त, जैसे कि विशुद्ध रूप से प्रतिरोधी हीटर और कंप्यूटर उपकरण।

टाइप सी (5-10 इंच): सबसे आम विशिष्टता, प्रकाश व्यवस्था, सामान्य घरेलू उपकरणों और वाणिज्यिक बिजली वितरण के लिए उपयुक्त।

टाइप डी (10-14 इंच): अत्यधिक उच्च शुरुआती धाराओं वाले उपकरणों के लिए उपयुक्त, जैसे छोटे मोटर, कंप्रेसर, या औद्योगिक ट्रांसफार्मर।

पुगाओ के पास एक पेशेवर तकनीकी टीम है जो आपके इंजीनियरिंग चित्रों के आधार पर सटीक चयन सलाह प्रदान कर सकती है। अपनी आवश्यकताएं भेजने और निःशुल्क उद्धरण प्राप्त करने के लिए हमसे संपर्क करें!

आगे के तकनीकी प्रश्नों के लिए, कृपया तुरंत हमारे इंजीनियरों से परामर्श लें; हम तुरंत जवाब देंगे.
