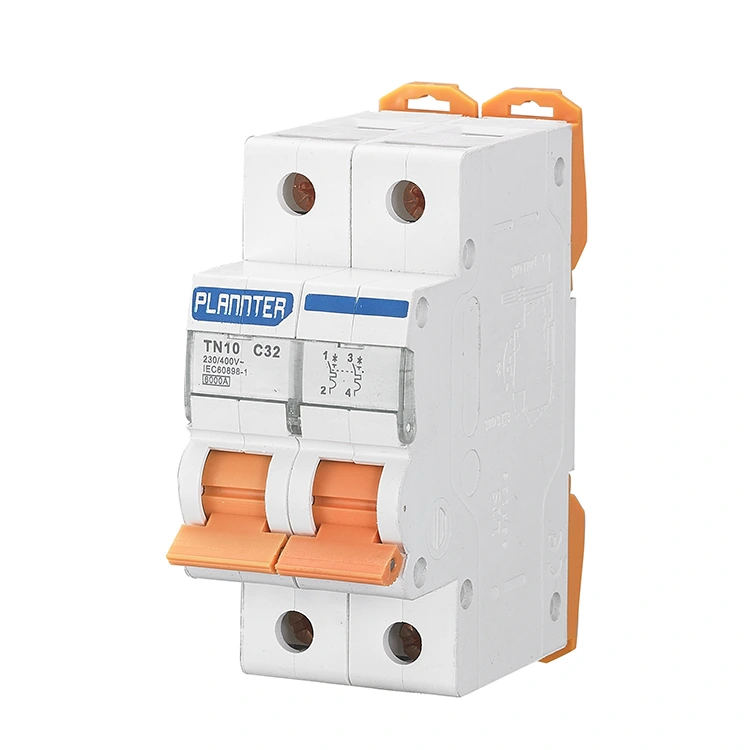

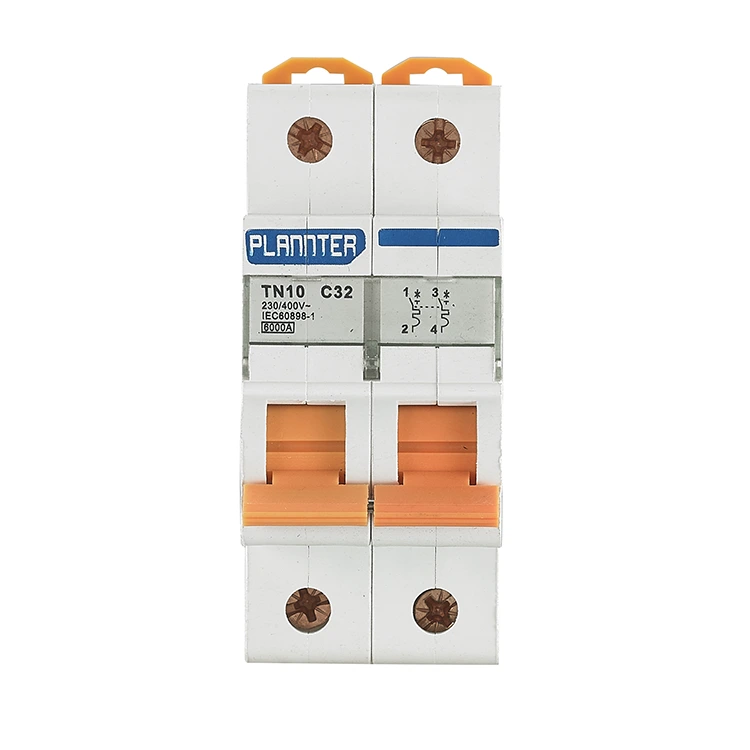

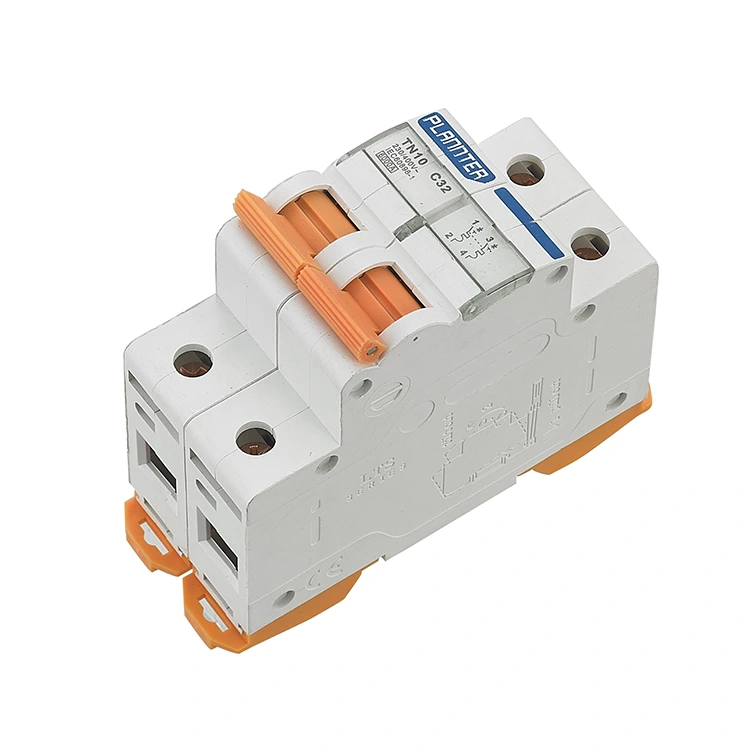

32ए उच्च ब्रेकिंग क्षमता मिनी सर्किट ब्रेकर

PUGAO (प्लांटर इलेक्ट्रिक) 32A हाई ब्रेकिंग कैपेसिटी मिनी सर्किट ब्रेकर एक सुरक्षा उपकरण है जो एक ही समय में दोनों ध्रुवों (फायर और जीरो) को नियंत्रित करता है। एकल पोल सर्किट ब्रेकर की तुलना में जो केवल फायर वायर को काटता है, यह सर्किट के पूर्ण अलगाव का एहसास करता है और उच्च स्तर की सुरक्षा प्रदान करता है। जब सर्किट में कोई ओवरलोड या शॉर्ट-सर्किट दोष होता है, तो उत्पाद दोनों ध्रुवों के वर्तमान पथ को समकालिक रूप से काटने के लिए तुरंत प्रतिक्रिया करेगा, जिससे चार्ज शून्य लाइन के कारण होने वाले संभावित सुरक्षा खतरों को प्रभावी ढंग से रोका जा सकेगा।

उत्पाद की रेटेड वर्तमान सीमा 6ए से 63ए तक है, जो अधिकांश एप्लिकेशन परिदृश्यों की जरूरतों को कवर करती है। व्यवधान क्षमता 6kA तक है, जो यह सुनिश्चित करती है कि गंभीर शॉर्ट-सर्किट के मामले में फॉल्ट करंट को अभी भी विश्वसनीय रूप से काटा जा सकता है।

32A उच्च ब्रेकिंग क्षमता वाला मिनी सर्किट ब्रेकर क्या है?

32A उच्च ब्रेकिंग क्षमता मिनी सर्किट ब्रेकर एक कम वोल्टेज सुरक्षा उपकरण है जिसमें 32 एम्पीयर का रेटेड करंट और उच्च शॉर्ट-सर्किट ब्रेकिंग क्षमता है; इसे मुख्य रूप से उच्च दोष धाराओं वाले वातावरण में संचालित होने वाले विद्युत सर्किटों के लिए सुरक्षा सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है।

मानक सर्किट ब्रेकर की तरह, यह 32 एम्पीयर (आमतौर पर 6 मिमी² या 10 मिमी² केबलिंग के अनुरूप) पर रेटेड सर्किट की सुरक्षा करने का काम करता है और एयर कंडीशनर, वॉटर हीटर या छोटे पैमाने के औद्योगिक उपकरण जैसे अनुप्रयोगों के लिए उपयुक्त है।

शब्द "ब्रेकिंग क्षमता" अधिकतम वर्तमान परिमाण को संदर्भित करता है जिसे यह सर्किट ब्रेकर शॉर्ट-सर्किट गलती के दौरान बिना किसी नुकसान के सुरक्षित रूप से बाधित कर सकता है - विशेष रूप से, संपर्कों को एक साथ वेल्डिंग किए बिना, विस्फोट या आग पकड़ने के बिना।

मानक सर्किट ब्रेकर में आमतौर पर 4.5kA या 6kA की ब्रेकिंग क्षमता होती है, जबकि उच्च ब्रेकिंग क्षमता वाले मॉडल में 10kA या उससे अधिक की रेटिंग होती है।

गंभीर शॉर्ट सर्किट की स्थिति में, तात्कालिक धारा 8,000A तक बढ़ सकती है। यदि ऐसे परिदृश्य में मानक 6kA ब्रेकर का उपयोग किया जाता है, तो डिवाइस संभावित रूप से फट सकता है; हालाँकि, 10kA उच्च ब्रेकिंग क्षमता वाला ब्रेकर बिना किसी क्षति के बिजली आपूर्ति को सुरक्षित रूप से बाधित करने में सक्षम होगा।

आवेदन पत्र:

आवासीय विद्युत वितरण प्रणाली: घरेलू बिजली की खपत की सुरक्षा सुनिश्चित करने के लिए, घरेलू वितरण बॉक्स के मुख्य स्विच या शाखा सर्किट सुरक्षा के रूप में।

व्यावसायिक: इस 32A हाई ब्रेकिंग कैपेसिटी Mcb का उपयोग विश्वसनीय रिसाव और ओवरलोड सुरक्षा प्रदान करने के लिए शॉपिंग मॉल, कार्यालय भवनों और होटलों में लाइटिंग और सॉकेट सर्किट में किया जाता है।

औद्योगिक वातावरण: एकल-चरण मोटरों और अन्य महत्वपूर्ण भारों की सुरक्षा के लिए नियंत्रण कैबिनेट, वितरण बक्से और अन्य उपकरणों में उपयोग किया जाता है।

सार्वजनिक सुविधाएं: यह 32A हाई ब्रेकिंग कैपेसिटी Mcb स्कूलों, अस्पतालों, स्टेशनों और अन्य सार्वजनिक स्थानों की बिजली वितरण प्रणाली में एक महत्वपूर्ण सुरक्षात्मक भूमिका निभाता है।

अस्थायी विद्युत आपूर्ति: निर्माण स्थलों, बाहरी गतिविधियों और अन्य अस्थायी बिजली आपूर्ति अवसरों में सुरक्षा सुरक्षा प्रदान करें

हम किस परिदृश्य में उच्च ब्रेकिंग क्षमता वाले सर्किट ब्रेकरों का चयन करने की अनुशंसा करते हैं?

1. ट्रांसफार्मर या वितरण कक्ष से निकटता

सिद्धांत: डिवाइस बिजली स्रोत के जितना करीब होगा, संभावित शॉर्ट-सर्किट करंट उतना ही अधिक होगा। ट्रांसफार्मर के आउटपुट पर, शॉर्ट-सर्किट करंट आसानी से 10 kA से अधिक हो सकता है।

जोखिम: मानक सर्किट ब्रेकर ऐसे भार का सामना करने में असमर्थ हैं; इसलिए, उच्च-ब्रेकिंग-क्षमता वाले ब्रेकरों को रक्षा की प्राथमिक पंक्ति के रूप में नियोजित किया जाना चाहिए।

2. औद्योगिक पावर ग्रिड और लंबी केबल रन

सिद्धांत: औद्योगिक बसबार मजबूत होते हैं और उनमें कम प्रतिबाधा होती है, जिसके परिणामस्वरूप अत्यधिक शॉर्ट-सर्किट ऊर्जा उत्पन्न होती है।

जोखिम: मानक सर्किट ब्रेकरों में अक्सर पर्याप्त आर्क-बुझाने की क्षमता का अभाव होता है; आर्क को बुझाने में विफलता से वितरण कैबिनेट में आग लग सकती है।

3. कैस्केड संरक्षण

सिद्धांत: बहु-स्तरीय बिजली वितरण प्रणालियों में, अपस्ट्रीम सर्किट ब्रेकरों को डाउनस्ट्रीम उपकरणों से परावर्तित ऊर्जा का सामना करने के लिए उच्च ब्रेकिंग क्षमता की आवश्यकता होती है।

जोखिम: चयनात्मक सुरक्षा सुनिश्चित करने के लिए, सिस्टम के टर्मिनल छोर पर सर्किट ब्रेकरों को अक्सर उच्च ब्रेकिंग क्षमता वाले मॉडल में अपग्रेड करने की भी आवश्यकता होती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या 32A उच्च ब्रेकिंग क्षमता सर्किट ब्रेकर मोटर स्टार्टिंग लोड के लिए उपयुक्त है?

उत्तर: हाँ, बशर्ते कि सही ट्रिपिंग वक्र चुना गया हो। इलेक्ट्रिक मोटर जैसे आगमनात्मक भार के लिए, हम टाइप डी ट्रिपिंग कर्व चुनने की सलाह देते हैं। यह सुनिश्चित करता है कि जब मोटर अपने नाममात्र मूल्य से 5 से 8 गुना प्रारंभिक धारा उत्पन्न करता है तो सर्किट ब्रेकर ट्रिप नहीं करता है; साथ ही, अपनी उच्च ब्रेकिंग क्षमता का लाभ उठाकर, यह मोटर के भीतर आंतरिक शॉर्ट-सर्किट दोष की स्थिति में उच्चतम स्तर की सुरक्षा प्रदान करता है।

प्रश्न: PUGAO का 32A सर्किट ब्रेकर भारी भार के तहत कम तापमान वृद्धि क्यों प्रदर्शित करता है?

ए: उच्च-वर्तमान सर्किट ब्रेकरों की गुणवत्ता का आकलन करने के लिए तापमान वृद्धि एक महत्वपूर्ण मीट्रिक है। हम आंतरिक करंट ले जाने वाले घटकों को सुरक्षित करने के लिए पूरी तरह से स्वचालित स्पॉट-वेल्डिंग प्रक्रिया का उपयोग करते हैं, जिसके परिणामस्वरूप संपर्क प्रतिरोध बेहद कम होता है।

गर्मी अपव्यय के लिए एक अनुकूलित आंतरिक एयरफ्लो डिजाइन के साथ संयुक्त, आंतरिक गर्मी उत्पादन अंतरराष्ट्रीय मानक सीमाओं से काफी नीचे रहता है - यहां तक ​​कि 32 ए के पूर्ण लोड पर संचालन करते समय भी। यह सर्किट ब्रेकर और वायर इन्सुलेशन दोनों की सेवा जीवन को महत्वपूर्ण रूप से बढ़ाता है।

प्रश्न: क्या 32ए उच्च ब्रेकिंग क्षमता मिनी सर्किट ब्रेकर को मानक आवासीय वितरण बॉक्स में स्थापित किया जा सकता है?

उत्तर: बिल्कुल. इसमें एक मानक 18 मिमी मॉड्यूलर डिज़ाइन है और यह 35 मिमी डीआईएन रेल माउंटिंग सिस्टम के साथ संगत है। यद्यपि यह औद्योगिक-ग्रेड सुरक्षा प्रदर्शन प्रदान करता है, यह एक कॉम्पैक्ट फॉर्म फैक्टर बरकरार रखता है।
