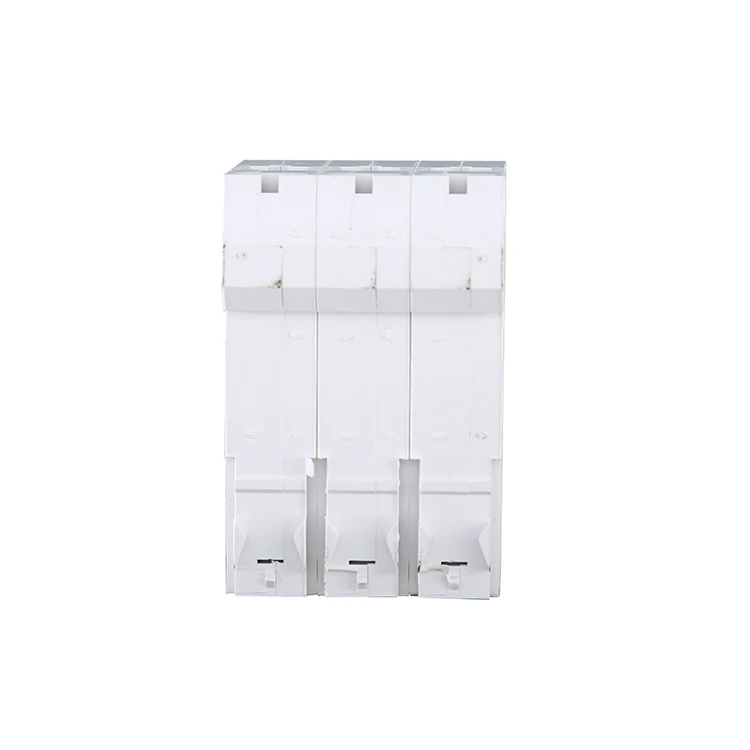

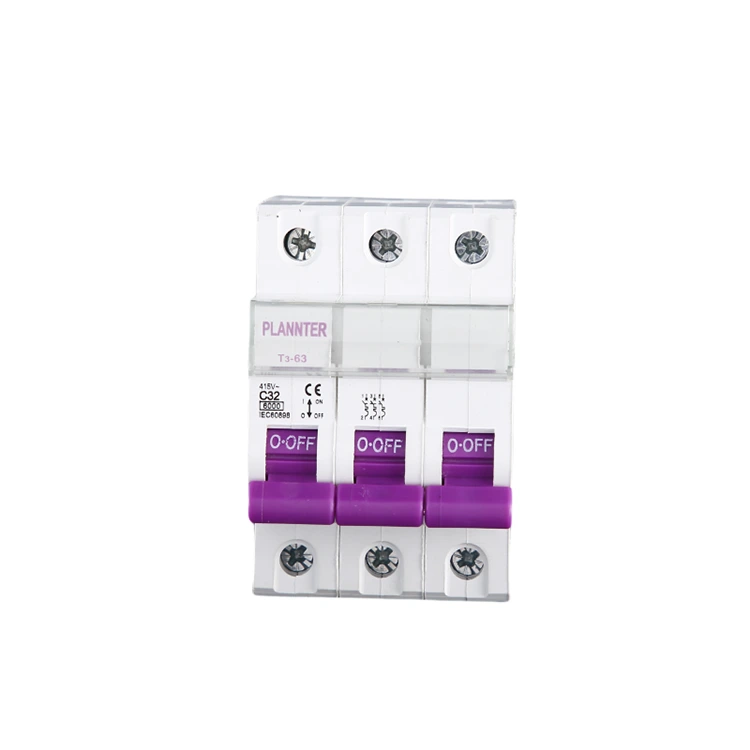

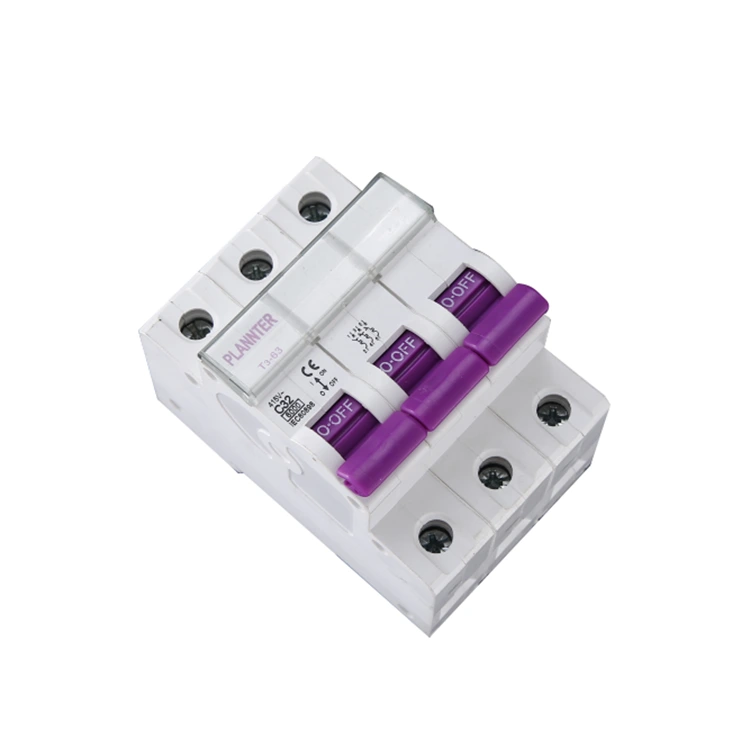

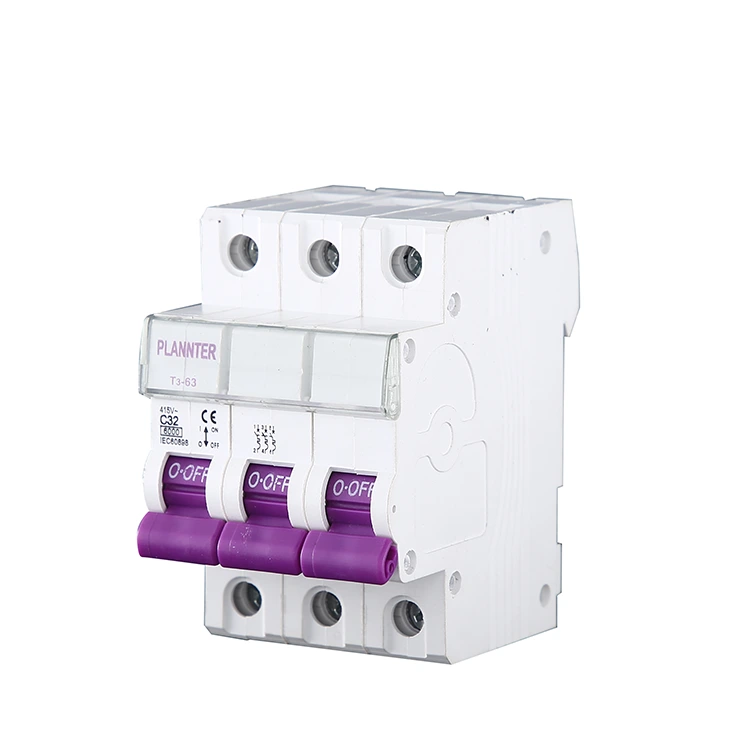

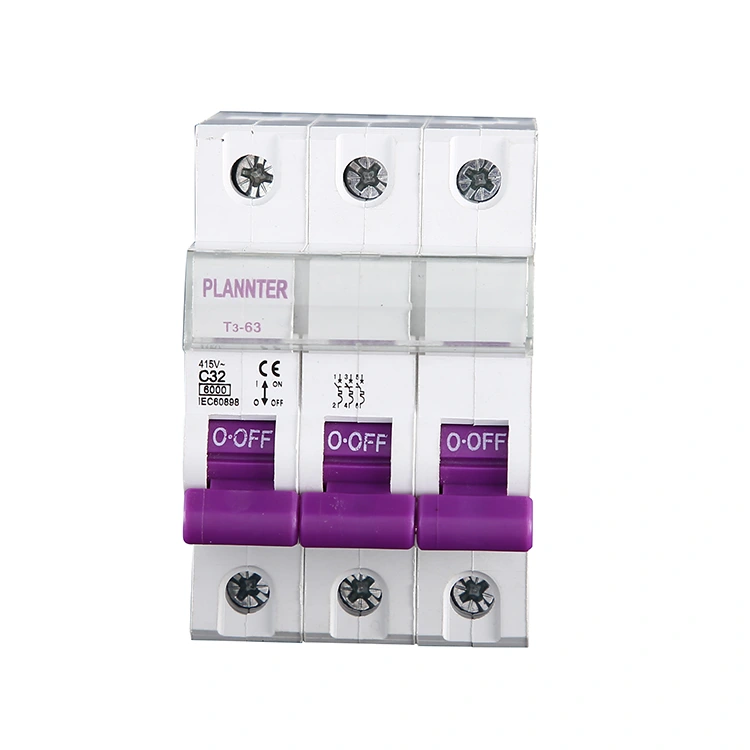

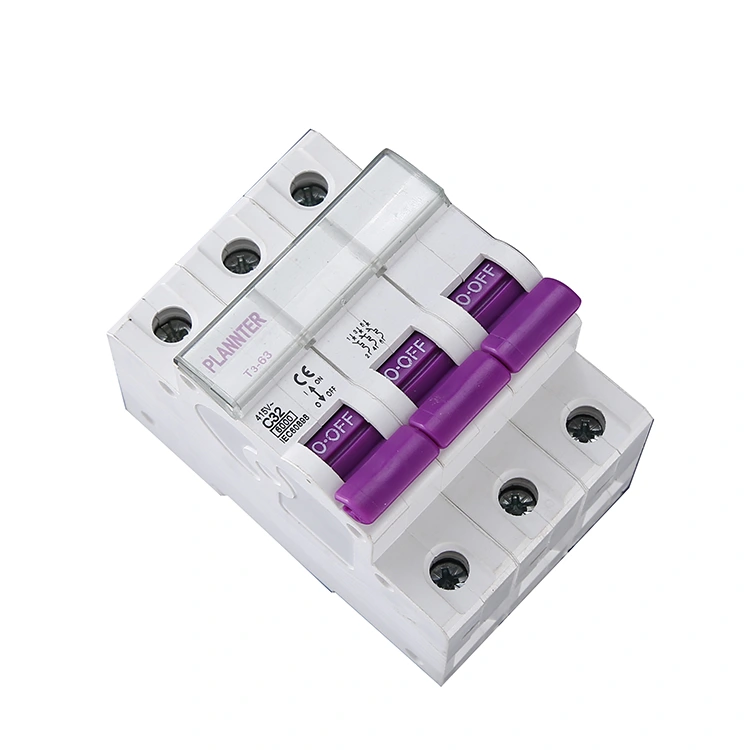

3 पोल एसी सर्किट ब्रेकर

3 पोल एसी सर्किट ब्रेकर लो-वोल्टेज विद्युत उपकरणों की श्रेणी से संबंधित है, जो व्यापक रूप से औद्योगिक, वाणिज्यिक और नागरिक क्षेत्रों में उपयोग किया जाता है, तीन-चरण सर्किट के लिए डिज़ाइन किया गया है, उपकरण और कर्मियों की सुरक्षा की रक्षा के लिए, वर्तमान असामान्यताओं जैसे ओवरलोड, शॉर्ट-सर्किट स्थितियों में स्वचालित रूप से सर्किट को काट दिया जा सकता है। अपने निर्माता के रूप में PUGAO (प्लांटर इलेक्ट्रिक) चुनें और फ़ैक्टरी-प्रत्यक्ष मूल्य प्राप्त करें।

उत्पाद की विशेषताएँ

1. तीन चरण तुल्यकालिक नियंत्रण

यह 3-पोल एसी सर्किट ब्रेकर एल1, एल2 और एल3 तीन-चरण बिजली लाइनों को एक साथ कनेक्ट या डिस्कनेक्ट करने में सक्षम है। यदि किसी एक चरण में कोई खराबी आती है, तो डिवाइस तीनों चरणों में एक साथ बिजली कटौती को ट्रिगर करेगा, जिससे चरण-नुकसान की स्थिति के तहत ऑपरेशन के कारण होने वाले उपकरण क्षति को रोका जा सकेगा।

2. ओवरलोड और शॉर्ट-सर्किट सुरक्षा

अधिभार संरक्षण: निरंतर अत्यधिक वर्तमान स्थितियों से निपटने के लिए थर्मल ट्रिपिंग का उपयोग करता है।

शॉर्ट-सर्किट सुरक्षा: उच्च-वर्तमान दोषों को तुरंत बाधित करने के लिए चुंबकीय ट्रिपिंग को नियोजित करता है।

इस उन्नत उत्पाद का चयन करके, आप अपने विद्युत सर्किट के लिए व्यापक सुरक्षा सुरक्षा सुनिश्चित करते हैं।

3. उन्नत उपकरण परिचालन सुरक्षा

यह उत्पाद तीन-चरण वोल्टेज असंतुलन से जुड़े जोखिमों को कम करता है, मोटर और कंप्रेसर जैसे महत्वपूर्ण उपकरणों की सुरक्षा करता है और उपकरण क्षति और डाउनटाइम से जुड़ी लागत को प्रभावी ढंग से कम करता है।

4. मॉड्यूलर डिजाइन और स्थापना

PUGAO उत्पादों में DIN रेल माउंटिंग डिज़ाइन की सुविधा है, जो बिजली वितरण कैबिनेट या नियंत्रण पैनल में निर्बाध एकीकरण की अनुमति देता है। यह इंजीनियरिंग परियोजनाओं के भीतर कुशल बैच स्थापना और रखरखाव की सुविधा प्रदान करता है।

मुख्य पैरामीटर और विशिष्टताएँ

किसी उत्पाद को खरीदते या चुनते समय, आप अपनी विशिष्ट परियोजना आवश्यकताओं के आधार पर 3-पोल एसी सर्किट ब्रेकर के लिए निम्नलिखित मापदंडों को सत्यापित कर सकते हैं, या अपनी आवश्यकताओं के अनुरूप एक व्यापक समाधान विकसित करने के लिए हमसे संपर्क कर सकते हैं।

रेटेड वोल्टेज (यूई): आमतौर पर 380V, 400V, या 415V AC (तीन-चरण सिस्टम के लिए)।

रेटेड वर्तमान (में): सामान्य रेटिंग में 16ए, 32ए, और 63ए शामिल हैं; उच्च-वर्तमान मॉडल 100ए या 125ए तक उपलब्ध हैं।

तोड़ने की क्षमता (आईसीएन): जैसे 6kA या 10kA. तीन-चरण बिजली से जुड़े उच्च ऊर्जा स्तर को देखते हुए, सुरक्षा अतिरेक को बढ़ाने के लिए 10kA विनिर्देश को प्राथमिकता देने की सिफारिश की गई है।

ट्रिपिंग वक्र:

टाइप सी: कार्यालय भवनों, प्रकाश व्यवस्था या सामान्य वाणिज्यिक बिजली वितरण के लिए उपयुक्त।

टाइप डी: विशेष रूप से मोटर स्टार्टिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो रेटेड करंट से 10 से 14 गुना अधिक तात्कालिक दबाव धाराओं को झेलने में सक्षम है।

उपयोग के लिए सावधानियां

1. विद्युत प्रणालियाँ अत्यधिक जटिल हैं। सुरक्षा कारणों से, 3 पोल एसी सर्किट ब्रेकरों का संचालन और स्थापना योग्य तकनीशियनों द्वारा की जानी चाहिए। उदाहरण के लिए, ऑपरेशन के दौरान, पहले लोड-साइड बिजली आपूर्ति को डिस्कनेक्ट करें, फिर द्वितीयक और तृतीयक पक्षों को डिस्कनेक्ट करें।

2. ऑपरेशन के दौरान संचालन प्रक्रियाओं का सख्ती से पालन करें। यदि कोई ऐसी स्थिति उत्पन्न होती है जो विद्युत प्रणाली के सामान्य संचालन को प्रभावित करती है, तो तुरंत आपातकालीन उपाय करें।

3. सफल स्थापना के बाद, सर्किट ब्रेकर सामान्य रूप से काम करेगा। ऑपरेशन के दौरान, वर्तमान डेटा की तुरंत निगरानी करें और समय-समय पर निरीक्षण और रखरखाव करें।

3-पोल एसी सर्किट ब्रेकर की आवश्यकता कब होती है?

एक पेशेवर निर्माता और आपूर्तिकर्ता के रूप में, PUGAO 1-पोल (1P) और 2-पोल (2P) सर्किट ब्रेकर भी प्रदान करता है; हालाँकि, उत्पाद चयन के संबंध में, तीन-चरण विद्युत उपकरण या तीन-चरण बिजली लाइनों के साथ काम करते समय एक 3-पोल (3पी) सर्किट ब्रेकर का उपयोग किया जाना चाहिए। विशिष्ट परिदृश्यों के लिए हमारी अनुशंसाएँ नीचे दी गई हैं:

1. तीन चरण मोटर उपकरण

उदाहरणों में औद्योगिक मोटरें, जल पंप, वायु कंप्रेसर आदि शामिल हैं।

कारण:

तीन-चरण मोटरों को सभी तीन चरणों में एक साथ बिजली आपूर्ति की आवश्यकता होती है। यदि केवल एक चरण बाधित होता है जबकि अन्य सक्रिय रहते हैं, तो मोटर "चरण-हानि" स्थिति के तहत काम करेगी; इससे अनिवार्य रूप से मोटर जल जाएगी, जिसके परिणामस्वरूप महत्वपूर्ण वित्तीय हानि होगी।

2. तीन चरण बिजली आपूर्ति प्रणाली

उदाहरणों में फ़ैक्टरी बिजली वितरण प्रणाली, वाणिज्यिक तीन-चरण वायरिंग, तीन-चरण वितरण कैबिनेट आदि शामिल हैं।

कारण:

यहां तर्क ऊपर उल्लिखित उपकरण श्रेणी को प्रतिबिंबित करता है: तीन-चरण लाइनों को समकालिक रूप से चालू और बंद किया जाना चाहिए। यदि किसी एक चरण में कोई विसंगति उत्पन्न होती है, तो व्यापक, समकालिक तीन-चरण सुरक्षा सुनिश्चित करने के लिए पूरे सर्किट को डिस्कनेक्ट किया जाना चाहिए।

3. उच्च शक्ति वाले औद्योगिक या वाणिज्यिक उपकरण

उदाहरणों में केंद्रीय एयर कंडीशनिंग सिस्टम, औद्योगिक हीटिंग उपकरण, स्वचालित उत्पादन मशीनरी आदि शामिल हैं।

कारण:

ऐसे उपकरण आम तौर पर उच्च बिजली की खपत करते हैं और तीन चरण की आपूर्ति पर निर्भर होते हैं; परिणामस्वरूप, इसे सही ढंग से कार्य करने के लिए एक स्थिर और संतुलित तीन-चरण धारा की आवश्यकता होती है।

4. चरण-हानि क्षति के विरुद्ध सुरक्षा की आवश्यकता वाले अन्य परिदृश्य

ऐसे उपकरणों से जुड़ी परियोजनाओं में, 3पी यूनिट के बजाय 1पी या 2पी सर्किट ब्रेकर का उपयोग जोखिम पैदा करता है: यदि एक चरण बाधित हो जाता है जबकि अन्य सक्रिय रहते हैं, तो उपकरण काम करना जारी रखेगा, भले ही समझौता और असामान्य स्थिति में हो।

विशिष्ट समाधान डिज़ाइन और तकनीकी सहायता सेवाओं के लिए कृपया PUGAO से संपर्क करें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या PUGAO अनुकूलन सेवाएँ प्रदान करता है?

उत्तर: हाँ, हम अनुकूलित सेवा प्रदान करते हैं। कारखाने में 14 वर्षों के पेशेवर अनुभव के साथ 3 पोल एसी सर्किट ब्रेकर के एक चीनी निर्माता के रूप में, आप विशिष्ट आवश्यकताओं के अनुसार रेटेड करंट, ब्रेकिंग क्षमता और इंस्टॉलेशन विधि जैसे मापदंडों को अनुकूलित कर सकते हैं।

प्रश्न: मुझे कौन से तकनीकी पैरामीटर देखने होंगे?

ए: 1. रेटेड करंट - लोड के वास्तविक कार्यशील करंट से मेल खाना चाहिए;

2. रेटेड कार्यशील वोल्टेज - सिस्टम के वोल्टेज स्तर के समान होना चाहिए;

3. शॉर्ट-सर्किट तोड़ने की क्षमता - स्थापना के बिंदु पर अपेक्षित शॉर्ट-सर्किट करंट से अधिक होनी चाहिए।
