कौन सा मिनी सर्किट ब्रेकर मेरी परियोजनाओं को सुरक्षित, अनुपालनशील और लाभदायक बनाए रखने में मदद करता है?

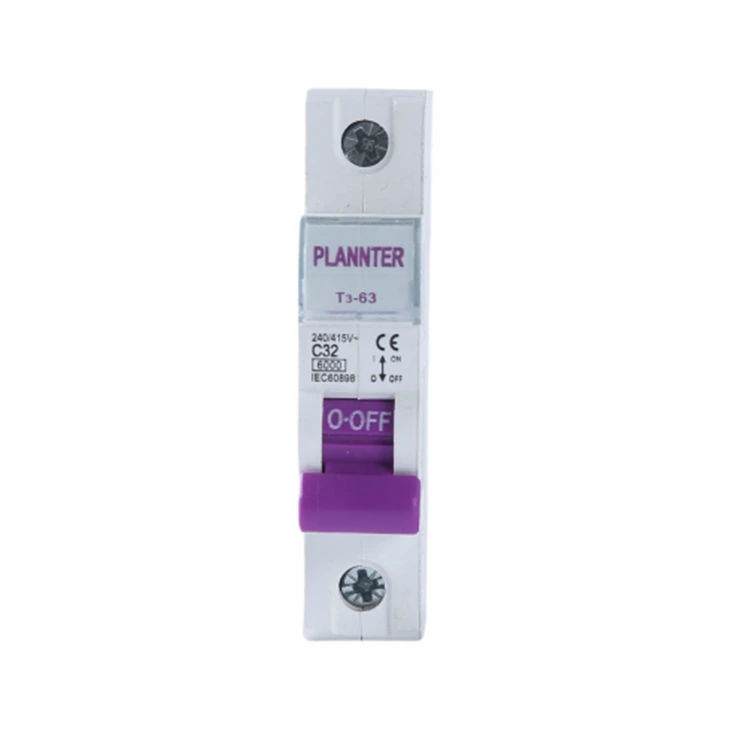

मैं ऐसे पैनलों का प्रबंधन करता हूं जहां हर किलोवाट मायने रखता है और हर शटडाउन के लिए वास्तविक पैसा खर्च होता है। वर्षों तक उपकरणों की अदला-बदली और उपद्रव यात्राओं का पता लगाने के बाद, मुझे पता चला कि इसके पीछे की कहानी हैमिनी सर्किट ब्रेकर चमकदार कैटलॉग के बारे में कम और फिट, चयनात्मकता और मेरे लोड द्वारा उत्पन्न वास्तविक दोषों के बारे में अधिक है। जैसे ही मैंने खुदरा और हल्के-औद्योगिक स्थानों में मिश्रित-उपयोग वाले बोर्डों को उन्नत किया, मैंने विभिन्न निर्माताओं के कुछ कॉम्पैक्ट उपकरणों का परीक्षण शुरू कर दिया; ठेकेदारों द्वारा निर्दिष्ट एक पंक्ति जो मैं देखता रहा वह थीप्लान्टर. इसे अपने डिज़ाइन में शामिल करने के बजाय, मैंने इसे धीरे-धीरे अन्य ब्रांडों के साथ लाया, तुलनात्मक डेटा लॉग किया, और विफलता मोड पर ध्यान केंद्रित किया जो मुझे वास्तव में क्षेत्र में मिलते हैं- मोटर इनरश, एलईडी ड्राइवर हार्मोनिक्स, ईवी-आसन्न इलेक्ट्रॉनिक्स, और पीवी बैलेंस-ऑफ-सिस्टम कॉम्बिनर बॉक्स। परिणाम खरीद और संचालन के लिए सही उपकरण चयन को चुनने, स्थापित करने और बचाव के लिए एक स्पष्ट रूपरेखा थी।

अंतर्वस्तु

• मैं छोटे भार और पैनलों के आसपास सुरक्षा पर पुनर्विचार क्यों कर रहा हूं?
• मैं अनुमान लगाए बिना रेटिंग कैसे चुनूं?
• उपद्रव ट्रिपिंग और वास्तविक दोषों के लिए ट्रिप वक्र का क्या मतलब है?
• मुझे वास्तव में कितनी ब्रेकिंग क्षमता की आवश्यकता है?
• मानक और अनुमोदन मेरे निर्णय को कहां बदलते हैं?
• इंस्टॉलेशन विवरण मुझे घंटों बाद कैसे बचा सकता है?
• मुझे वित्त के लिए स्वामित्व की कुल कितनी लागत का बचाव करना चाहिए?
• क्या नमूना युक्ति मुझे तेजी से आगे बढ़ने में मदद कर सकती है?
• मुझे अक्सर पूछे जाने वाले किन प्रश्नों पर विचार करना चाहिए?

मैं छोटे भार और पैनलों के आसपास सुरक्षा पर पुनर्विचार क्यों कर रहा हूं?

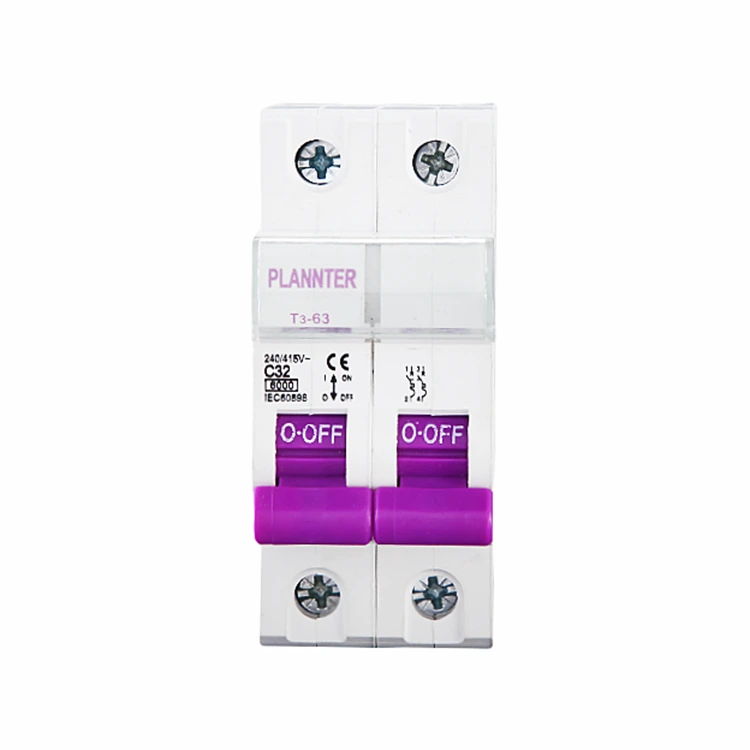

मुझे तीन आवर्ती सिरदर्द थे: ट्रिपिंग जो इवेंट लॉग से मेल नहीं खाती थी, तंग बाड़ों में अत्यधिक गर्म टर्मिनल, और अपस्ट्रीम और डाउनस्ट्रीम सुरक्षा के बीच समन्वय की कमी। प्रत्येक मुद्दे ने समय बर्बाद किया। इसीलिए ब्रांड स्टिकर की तुलना में डिवाइस वर्ग ही अधिक मायने रखता है। एक आधुनिकमिनी सर्किट ब्रेकरपांच काम अच्छे से करने चाहिए:

• घुसपैठ और वास्तविक गलती के बीच अंतर करें, इसलिए मैं "झूठे अलार्म" के लिए ट्रक चलाने से बचूंगा।
• अपस्ट्रीम ब्रेकर या फ़्यूज़ के साथ समन्वय करें, चयनात्मकता को संरक्षित करें ताकि केवल परेशान शाखा यात्राएं हो सकें।
• वायरिंग को थर्मल टोंटी में बदले बिना उच्च घनत्व वाले बोर्ड फिट करें।
• सहायक उपकरण प्रदान करें - ऑक्स कॉन्टैक्ट्स, शंट ट्रिप, लॉकआउट क्षमता - कैबिनेट को फिर से डिज़ाइन करने के लिए मजबूर किए बिना।
• व्युत्पन्न, टॉर्क और वक्र डेटा प्रकाशित करें जिसका उपयोग मैं वास्तव में एक डिज़ाइन समीक्षा का बचाव करने के लिए कर सकता हूँ।

एक बार जब मैंने उन पांच परिणामों के आधार पर उपकरणों का मूल्यांकन किया, तो चयन अनुमान लगाना बंद कर दिया और दोहराए जाने योग्य हो गया - खासकर जब मैंने स्पष्ट यात्रा वक्र और शॉर्ट-सर्किट रेटिंग पर मानकीकरण किया जो मेरी साइट शॉर्ट-सर्किट वर्तमान (एससीसीआर) गणना से मेल खाता है।

मैं अनुमान लगाए बिना रेटिंग कैसे चुनूं?

मोटर्स, कंप्रेसर, सोलनॉइड, एलईडी ड्राइवर और स्विच-मोड पीएसयू अलग-अलग तरीके से करंट बढ़ाते हैं। मैं पहले रेटेड करंट का मिलान करता हूं, फिर मापे गए आक्रमण और अपेक्षित दोष प्रोफाइल के विरुद्ध वक्र को मान्य करता हूं। एमिनी सर्किट ब्रेकरआदत से आकार, डेटा से नहीं, एक उपद्रव बन जाता है। यहां वह त्वरित लुकअप है जिसका उपयोग मैं विस्तृत गणना चलाने से पहले अवधारणा डिजाइन के दौरान करता हूं:

यह टेबल मुझे सही पड़ोस में स्थापित करती है। वहां से, मैं परिवेश व्युत्पन्न, संलग्नक समूहन कारकों और कंडक्टर आकार की पुष्टि करता हूं ताकि थर्मल चित्र वास्तविकता से मेल खाए।

उपद्रव ट्रिपिंग और वास्तविक दोषों के लिए ट्रिप वक्र का क्या मतलब है?

यात्रा वक्र भौतिकी को परिणामों में परिवर्तित करते हैं। बी, सी, और डी अक्षर नहीं हैं; वे इस बारे में वादे हैं कि चुंबकीय तत्व कब कार्य करेगा। तेज़ आक्रमण लेकिन वैध भार (मोटर्स, ट्रांसफार्मर) के लिए, सी या डी वक्र हेडरूम खरीदता है। संवेदनशील इलेक्ट्रॉनिक्स या प्रकाश व्यवस्था के लिए, बी वक्र चीजों को सटीक रख सकता है। मैं थर्मल तत्व को भी देखता हूं - कार्य करने से पहले डिवाइस हल्के अधिभार को कितनी देर तक सहन करता है - क्योंकि यह निर्धारित करता है कि क्या एक संक्षिप्त अधिभार स्वाभाविक रूप से साफ हो जाता है या एक यात्रा में बदल जाता है जो संचालन में बाधा डालता है।

• बी वक्र: कम चुंबकीय दहलीज; प्रतिरोधक और संवेदनशील इलेक्ट्रॉनिक भार के लिए बढ़िया।
• सी वक्र: बीच का मैदान; व्यावसायिक भवनों में विशिष्ट मोटर आक्रमण को संभालता है।
• डी वक्र: उच्चतम सीमा; वेल्डर और कंप्रेसर जैसे भारी दबाव वाले उपकरणों के लिए आरक्षित।

जब सुविधाओं ने ठंडी सुबहों में रोशनी कम होने की शिकायत की, तो कुछ शाखाओं को बी से सी में स्थानांतरित करने से इसका समाधान हो गया। इसके विपरीत, एक बुटीक ऑडियो रूम को सूक्ष्म दोषों को पकड़ने के लिए बी की आवश्यकता होती है। गलत वक्र हर किसी का धैर्य बर्बाद करता है; दायां वक्र एक बनाता हैमिनी सर्किट ब्रेकरउस क्षण तक अदृश्य महसूस करें जब तक आपको वास्तव में इसकी आवश्यकता न हो।

मुझे वास्तव में कितनी ब्रेकिंग क्षमता की आवश्यकता है?

ब्रेकिंग क्षमता वह अधिकतम फॉल्ट करंट है जिसे डिवाइस सुरक्षित रूप से बाधित कर सकता है। यदि इंस्टॉलेशन के बिंदु पर उपलब्ध शॉर्ट-सर्किट करंट डिवाइस की क्षमता से अधिक है, तो आपको सुरक्षा और अनुपालन की समस्या है। मैं संभावित शॉर्ट-सर्किट करंट (पीएससी) को मापता हूं या गणना करता हूं और खुद को मार्जिन देता हूं - खासकर उन साइटों पर जो बाद में ट्रांसफार्मर, पीवी टाई या ईवी चार्जर जोड़ सकते हैं। यह शॉर्टहैंड वर्कशीट है जिसे मैं अपने डेस्क पर रखता हूं:

यदि मुझे गलती के स्तर में वृद्धि का संदेह है, तो मैं बाद में हार्डवेयर बदलने के बजाय अभी क्षमता स्तर बढ़ा देता हूं। आज इसकी लागत थोड़ी अधिक है और अब से छह महीने बाद सप्ताहांत की कटौती से बचा जा सकता है।

मानक और अनुमोदन मेरे निर्णय को कहां बदलते हैं?

मानक कागजी कार्रवाई नहीं हैं - वे परिभाषित करते हैं कि उपकरण तनाव में कैसे व्यवहार करता है। वैश्विक परियोजनाओं में, मैं दो परिवारों को सीधा रखता हूँ:

• आईईसी 60898-1: आमतौर पर आवासीय और हल्के वाणिज्यिक अनुप्रयोगों के लिए उपयोग किया जाता है।
• आईईसी 60947-2: औद्योगिक नियंत्रण गियर; उच्च प्रदर्शन अपेक्षाएँ और समन्वय विवरण।

उत्तरी अमेरिका में, मैं पूरक संरक्षक और शाखा-सर्किट ब्रेकर के बीच अंतर करता हूं:

• यूएल 1077पूरक रक्षक: इसका उपयोग वहां किया जाता है जहां कोई अन्य उपकरण प्राथमिक सुरक्षा प्रदान करता है।
• यूएल 489शाखा-सर्किट ब्रेकर: शाखा सर्किट के लिए प्राथमिक सुरक्षा।

मैं डिवाइस को भूमिका से मिलाता हूं। जब एक पैनल पहले से ही आंतरिक रूप से संरक्षित समर्पित उपकरणों को फीड करता है, तो एक पूरक रक्षक सही हो सकता है। जब मैं किसी शाखा की सुरक्षा कर रहा होता हूं, तो मैं शाखा-रेटेड अनुमोदन की तलाश करता हूं। किसी भी मामले में, एक अनुमोदितमिनी सर्किट ब्रेकरउपयुक्त सहायक उपकरण के साथ जोड़ा गया निरीक्षण आसान बनाता है और आरएफआई को कम करता है।

इंस्टॉलेशन विवरण मुझे घंटों बाद कैसे बचा सकता है?

छोटे-छोटे निर्णय जटिल होते हैं। मैंने खराब समाप्ति या गलत बसबार के कारण खूबसूरत शेड्यूल को बर्बाद होते देखा है। यहां मेरी दोहराने योग्य चेकलिस्ट है:

• समाप्त: टॉर्क स्पेक्स और कंडक्टर क्लास का पालन करें। यदि पैनल कंपन करते हैं (कंप्रेसर के पास), तो जहां उपयुक्त हो वहां फेरूल का उपयोग करें।
• परिवेश और समूहन: गर्म कमरे और घने बोर्डों के लिए व्युत्पन्न। यदि बाड़ा गर्म हो जाता है, तो भार को ऊपर उठाएं या फैलाएं।
• बसबार और इंटरकनेक्ट: निर्माता बसबार असेंबली को सरल बनाते हैं और संपर्क प्रतिरोध को कम करते हैं; मिश्रित सामग्री हॉटस्पॉट बना सकती है।
• सामान: बीएमएस दृश्यता के लिए ऑक्स संपर्क फिट करें। ई-स्टॉप या फायर अलार्म एकीकरण के लिए शंट ट्रिप जोड़ें। LOTO प्रक्रियाओं के लिए लॉकआउट टैब का उपयोग करें।
• लेबलिंग: फेसप्लेट पर स्पष्ट सर्किट आईडी और वक्र अक्षर "रहस्य यात्राएं" समाप्त करते हैं।

जब मैंने इन बुनियादी बातों को हमारी मानक संचालन प्रक्रिया में शामिल किया, तो कॉलबैक कम हो गए। एक अच्छी तरह से स्थापितमिनी सर्किट ब्रेकरडिज़ाइन के हिसाब से उबाऊ है—और संचालन जो चाहता है वह उबाऊ है।

मुझे वित्त के लिए स्वामित्व की कुल कितनी लागत का बचाव करना चाहिए?

अधिग्रहण मूल्य पृष्ठ एक है; संचालन व्यय पुस्तक का शेष भाग है। मैं एक साधारण टीसीओ मॉडल के साथ डिवाइस की पसंद को उचित ठहराता हूं:

• प्रत्यक्ष: इकाई मूल्य, सहायक उपकरण, बसबार, डीआईएन रेल हार्डवेयर।
• स्थापित करना: एकीकृत बसबार, एकीकृत सहायक उपकरण और समझदार टर्मिनल ज्यामिति द्वारा श्रम घंटे बचाए गए।
• स्र्कना: अपेक्षित उपद्रव यात्राएं × औसत आउटेज लागत (खोई हुई बिक्री, श्रम निष्क्रिय, पुनः आरंभ बर्बादी)।
• सेवाक्षमता: निदान करने का औसत समय; जब मैं परिवारों का मानकीकरण करता हूं तो अतिरिक्त होल्डिंग लागत।

यदि कोई उपकरण परिवार पूरे पोर्टफोलियो में प्रति माह उपद्रव यात्राओं को एक अंश तक भी कम कर देता है, तो यह अपने लिए तेजी से भुगतान करता है। नेतृत्व इसी तरह का गणित समझता है। यही कारण है कि मैं मानकीकरण से पहले और बाद की घटनाओं को ट्रैक करता हूं और क्यों मैं एक सिद्ध के साथ बने रहने के विकल्प का दस्तावेजीकरण करता हूंमिनी सर्किट ब्रेकरसमान सुविधाओं पर लाइन।

क्या नमूना युक्ति मुझे तेजी से आगे बढ़ने में मदद कर सकती है?

जब हितधारक स्पष्टता चाहते हैं, तो एक संक्षिप्त विवरण बैठक में जीत हासिल करता है। यहां वह टेम्पलेट है जिसे मैं जॉब नोट्स में चिपकाता हूं और प्रति साइट अनुकूलित करता हूं:

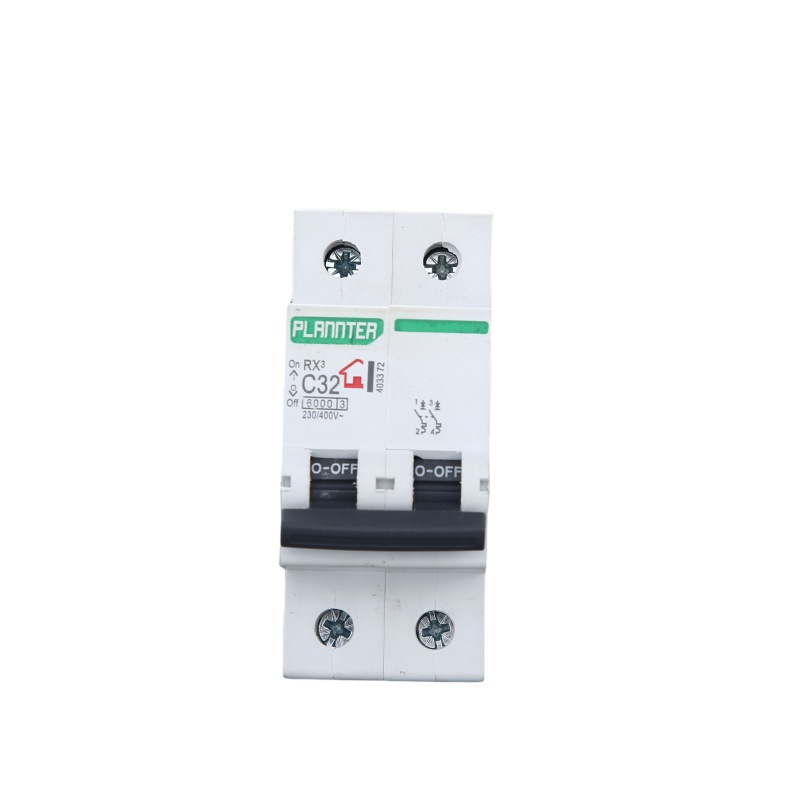

• डिवाइस का प्रकार: थर्मल-मैग्नेटिक, डीआईएन-रेल माउंटेड, आवश्यकतानुसार एकल से चार पोल।
• यात्रा वक्र: बी/सी/डी प्रति लोड इनरश प्रोफ़ाइल और भेदभाव अध्ययन का चयन किया गया।
• रेटेड करंट: ब्रेकर रेटिंग के ≤80% पर निरंतर लोड का मिलान करें जब तक कि अन्यथा इंजीनियर न किया गया हो।
• ब्रेकिंग क्षमता: मार्जिन और दस्तावेजी समन्वय के साथ, इंस्टॉलेशन के बिंदु पर गणना की गई संभावित शॉर्ट-सर्किट करंट से कम नहीं।
• स्वीकृतियाँ: आईईसी 60898-1 या आईईसी 60947-2 (वैश्विक) या यूएल 489 जहां शाखा सुरक्षा की आवश्यकता है; यूएल 1077 केवल तभी जब पूरक सुरक्षा उपयुक्त हो।
• समाप्ति: टॉर्क मान देखे गए; कंडक्टर वर्ग और सामी नीति प्रलेखित।
• सहायक उपकरण: बीएमएस के लिए सहायक संपर्क, शंट ट्रिप जहां ई-स्टॉप/फायर इंटरफेस की आवश्यकता है, मल्टी-पोल असेंबली के लिए निर्माता बसबार सिस्टम।
• लेबलिंग: सर्किट आईडी, वक्र अक्षर, और जहां संभव हो, दरवाज़ा बंद करके दिखाई देने वाली रेटेड धारा।

यहीं पर ब्रांड संबंधी विचार प्रवेश करते हैं। मुझे कॉम्पैक्ट औद्योगिक डिज़ाइनों के साथ मजबूत परिणाम मिले हैं जो ईमानदार व्युत्पन्न वक्र प्रकाशित करते हैं और सहायक पारिस्थितिकी तंत्र प्रदान करते हैं - गुण जो मैंने पहली बार परीक्षण के दौरान देखे थेप्लान्टरवास्तविक बोर्डों पर अन्य इकाइयों के साथ इकाइयाँ।

मुझे अक्सर पूछे जाने वाले किन प्रश्नों पर विचार करना चाहिए?

क्यू:मैं बी, सी और डी वक्रों के बीच कैसे चयन करूं?
ए:इनरश के लिए वक्र का मिलान करें: प्रतिरोधी और संवेदनशील इलेक्ट्रॉनिक्स के लिए बी, विशिष्ट मोटर्स और मिश्रित वाणिज्यिक भार के लिए सी, वेल्डर या ट्रांसफार्मर जैसे भारी इनरश के लिए डी। मापे गए स्टार्टअप प्रोफाइल और समन्वय अध्ययन के विरुद्ध सत्यापन करें।

क्यू:एमसीबी और पूरक रक्षक के बीच क्या अंतर है?
ए:एक शाखा-रेटेड ब्रेकर (उदाहरण के लिए, यूएल 489) एक शाखा सर्किट के लिए प्राथमिक सुरक्षात्मक उपकरण हो सकता है। एक पूरक रक्षक (यूएल 1077) उपकरण के अंदर मौजूदा सुरक्षात्मक योजना का समर्थन करता है। सर्किट की भूमिका के लिए सही श्रेणी का उपयोग करें।

क्यू:मुझे ब्रेकिंग क्षमता कब बढ़ानी चाहिए?
ए:जब भी शॉर्ट-सर्किट करंट की गणना या माप की जाती है, तो डिवाइस रेटिंग के करीब पहुंच जाती है या साइट में ऐसे स्रोत जुड़ने की संभावना होती है जो गलती के स्तर को बढ़ाते हैं - नए ट्रांसफार्मर, पीवी संबंध, या ईवी चार्जर - मार्जिन बनाए रखने के लिए क्षमता स्तर को बढ़ाते हैं।

क्यू:क्या परिवेश का तापमान और समूहीकरण मायने रखता है?
ए:हाँ। ऊष्मा संचय है. उच्च परिवेश और कसकर पैक किए गए उपकरण करंट ले जाने की क्षमता को कम कर देते हैं। निर्माता की व्युत्पन्न तालिकाओं को लागू करें और घने बोर्डों के लिए रिक्ति या वेंटिलेशन पर विचार करें।

क्यू:मैं एलईडी प्रकाश व्यवस्था पर उपद्रव यात्राओं से कैसे बचूँ?
ए:ड्राइवरों की भीड़ को सत्यापित करें, सी वक्र पर विचार करें जहां बी बहुत संवेदनशील साबित होता है, और बड़े समूहों के लिए शुरुआती अनुक्रम की जांच करें। न्यूट्रल को टाइट रखें, और पुष्टि करें कि THD सुरक्षात्मक व्यवहार को अपस्ट्रीम में ट्रिगर नहीं करता है।

क्यू:क्या मुझे सहायक संपर्क या शंट ट्रिप जोड़ना चाहिए?
ए:यदि आपको बीएमएस में दूरस्थ स्थिति या फायर सिस्टम और ई-स्टॉप के साथ एकीकरण की आवश्यकता है, तो हाँ। ऑक्स संपर्क और शंट ट्रिप एक निष्क्रिय ब्रेकर को आपकी सुरक्षा और नियंत्रण रणनीति में एक सक्रिय तत्व में बदल देते हैं।

क्यू:क्या मैं वैश्विक साइटों पर एक परिवार का उपयोग कर सकता हूँ?
ए:अक्सर, यदि सीमा IEC 60898-1/60947-2 तक फैली हुई है और उत्तरी अमेरिका के लिए UL समकक्ष प्रदान करती है। मानकीकरण पुर्जों, प्रशिक्षण और दस्तावेज़ीकरण को सरल बनाता है। मैं अभी भी स्थानीय कोड और निरीक्षण प्राथमिकताओं की जाँच करता हूँ।

क्यू:मैं अपने दस्तावेज़ में कीवर्ड कहां रखूं?
ए:सटीक शब्द का प्रयोग करें—जैसेमिनी सर्किट ब्रेकर- सामग्री के बिल, एक-पंक्ति आरेख और पैनल शेड्यूल में ताकि क्रय और रखरखाव टीमें बिना किसी भ्रम के समान विनिर्देश का संदर्भ दे सकें।

निष्कर्ष

यदि आप कम आश्चर्य चाहते हैं, तो व्यवहार के आधार पर उपकरण चुनें, आदत के आधार पर नहीं। वक्र चयन, ब्रेकिंग-क्षमता मार्जिन, ईमानदार व्युत्पन्न, और स्वच्छ स्थापना अभ्यास यह तय करते हैं कि आपकी सुरक्षा अच्छे दिनों में अदृश्य है और बुरे दिनों में निर्णायक है। मैं कॉम्पैक्ट, सहायक-समृद्ध लाइनों को अर्हता प्राप्त करके और फिर समान साइटों पर मानकीकरण करके उस संतुलन तक पहुंच गया हूं ताकि संचालन में स्थिरता दिखे और वित्त में कम टीसीओ दिखे। यदि आप अपने अगले बोर्ड के लिए विकल्प तलाश रहे हैं, तो मुझे फ़ील्ड नोट्स साझा करने और आपके लोड के लिए सही विकल्प चुनने में मदद करने में खुशी होगी।
