3 चरण चार-डिस्प्ले वोल्टेज रक्षक

इस 3 फेज़ फोर-डिस्प्ले वोल्टेज प्रोटेक्टर में ओवर-वोल्टेज, अंडर-वोल्टेज, ओवर-करंट की सुविधा है। एक विशेष मीटरिंग चिप का उपयोग यह सुनिश्चित करता है कि बिजली और ऊर्जा खपत जैसे विद्युत मापदंडों की माप त्रुटि ±1% के भीतर है। यह वास्तविक समय की निगरानी, ​​करंट और वोल्टेज मूल्यों के लिए डुअल-स्क्रीन एलसीडी डिस्प्ले से लैस है। और यह विभिन्न परिदृश्यों की एप्लिकेशन आवश्यकताओं को पूरा करने के लिए ओवरवॉल्टेज/अंडरवोल्टेज थ्रेशोल्ड, ओवरकरंट वैल्यू और एक्शन विलंब समय को भी अनुकूलित कर सकता है।

लाभ

1. विद्युत उपकरणों की सुरक्षा करें और विद्युत उपकरणों की सेवा जीवन को बढ़ाएं: आधुनिक घरेलू उपकरण जैसे रेफ्रिजरेटर, एयर कंडीशनर, टेलीविजन, कंप्यूटर इत्यादि। ओवरवॉल्टेज, जो सर्किट बोर्ड, मोटर या उपकरण के अन्य मुख्य घटकों को जला सकता है, या यहां तक ​​कि आग का कारण भी बन सकता है। ओवरवॉल्टेज: सर्किट बोर्ड, मोटर या उपकरण के अन्य मुख्य घटकों को जला सकता है। उदाहरण के लिए, कंप्यूटर पावर मॉड्यूल या एयर-कंडीशनर कंप्रेसर ओवर-वोल्टेज के तहत ओवरहीटिंग का खतरा रखते हैं, और यहां तक ​​कि आग का कारण भी बनते हैं। अंडरवोल्टेज: इसके कारण उपकरण सामान्य रूप से शुरू होने में विफल हो सकता है या अनियमित रूप से चल सकता है। 3 चरण चार-डिस्प्ले वोल्टेज प्रोटेक्टर स्थापित करके, आप असामान्य वोल्टेज की स्थिति में बिजली की आपूर्ति को तुरंत काट सकते हैं, जिससे बड़े उपकरणों, सर्वर आदि को नुकसान से बचाया जा सकता है।

2. बिजली सुरक्षा बढ़ाएं और सुरक्षा दुर्घटनाओं को रोकें: असामान्य वोल्टेज न केवल विद्युत उपकरणों को नुकसान पहुंचाता है, बल्कि सुरक्षा दुर्घटनाओं का कारण भी बन सकता है। उदाहरण के लिए, अत्यधिक वोल्टेज के कारण तार का इन्सुलेशन ख़राब हो सकता है, जिससे शॉर्ट सर्किट या आग लगने का खतरा बढ़ सकता है। अंडर-वोल्टेज से मोटर अधिक गर्म हो जाती है, जिससे लाइन ओवरलोड हो जाती है या बिजली में आग लग जाती है।

3. लागत प्रभावी, कम लागत: 3 चरण चार-डिस्प्ले वोल्टेज रक्षक किफायती, स्थापित करने में आसान, कम रखरखाव लागत है। यदि आप यह उपकरण स्थापित नहीं करते हैं तो यह विद्युत मरम्मत या प्रतिस्थापन लागत के कारण असामान्य वोल्टेज के कारण अस्तित्व में रहेगा। इसके अलावा, इस रक्षक में एक स्वचालित पुनर्प्राप्ति फ़ंक्शन है, जो उपयोगकर्ता के मैन्युअल ऑपरेशन को कम करता है और अधिक सुरक्षित और सुविधाजनक है।

इसके साथ अपने औद्योगिक और वाणिज्यिक विद्युत प्रणालियों की दीर्घायु सुनिश्चित करें3 चरण चार-डिस्प्ले वोल्टेज रक्षक. मजबूत तीन-चरण नेटवर्क के लिए डिज़ाइन किया गया, यह उपकरण तीव्र सुरक्षा के साथ सटीक मीटरिंग को जोड़ता है। एक विशेष मीटरिंग चिप का उपयोग करके, यह बिजली और ऊर्जा की निगरानी में उच्च सटीकता की गारंटी देता है, जिससे यह महंगी मशीनरी और बुनियादी ढांचे को नुकसान को रोकने के लिए एक महत्वपूर्ण घटक बन जाता है।

मुख्य कार्य एवं विशेषताएँ

3-चरण चार-डिस्प्ले वोल्टेज रक्षक क्या करता है?

मूलतः, यह आपके विद्युत वितरण बॉक्स के लिए "अभिभावक" के रूप में कार्य करता है। यह लगातार बिजली आपूर्ति की निगरानी करता है और असुरक्षित स्थिति का पता चलने पर स्वचालित रूप से बिजली काट देता है। यह महंगी मरम्मत को रोकता है और वोल्टेज अस्थिरता से जुड़े जोखिमों को कम करके सुरक्षा बढ़ाता है।

"फोर-डिस्प्ले" का क्या मतलब है?

यह डिवाइस डुअल-स्क्रीन एलसीडी इंटरफेस से लैस है जो महत्वपूर्ण विद्युत मापदंडों की वास्तविक समय दृश्यता प्रदान करता है। "फोर-डिस्प्ले" आम तौर पर एक साथ निगरानी को संदर्भित करता है:

• वोल्टेज (वी):वास्तविक समय लाइन वोल्टेज की निगरानी।
• वर्तमान (ए):ओवरलोड को रोकने के लिए करंट के प्रवाह की निगरानी करना।
• शक्ति/ऊर्जा:उच्च परिशुद्धता (±1% त्रुटि मार्जिन) के साथ खपत को ट्रैक करना।
• स्थिति संकेतक:सुरक्षा स्थितियों की दृश्य पुष्टि (चालू/बंद/गलती)।

मुख्य सुरक्षा पैरामीटर क्या हैं?

The 3 चरण चार-डिस्प्ले वोल्टेज रक्षकतीन सबसे आम विद्युत खतरों के खिलाफ व्यापक सुरक्षा प्रदान करता है:

• ओवर-वोल्टेज संरक्षण:वोल्टेज स्पाइक्स के कारण सर्किट बोर्ड, मोटर और कोर घटकों (उदाहरण के लिए, एसी कंप्रेसर या सर्वर में) को जलने से रोकता है।
• अंडर-वोल्टेज संरक्षण:कम वोल्टेज के कारण मोटरों को अधिक गर्म होने और जलने से बचाता है, जिससे अनियमित रूप से चलने या स्टार्ट होने में विफलता हो सकती है।
• अति-वर्तमान सुरक्षा:लाइन ओवरलोड से बचाता है जिससे इन्सुलेशन खराब हो सकता है और बिजली की आग लग सकती है।

स्थापना एवं संचालन

इसे कैसे स्थापित किया जाता है?

यह रक्षक घरेलू और औद्योगिक बिजली वितरण बक्सों के लिए एक मानक घटक के रूप में डिज़ाइन किया गया है। यह कॉम्पैक्ट है, स्थापित करना आसान है और इसके लिए न्यूनतम रखरखाव की आवश्यकता होती है। एक बार स्थापित होने के बाद, यह स्वचालित रूप से संचालित होता है, जिससे मैन्युअल हस्तक्षेप की आवश्यकता कम हो जाती है।

4P का क्या मतलब है?

"4P" का मतलब है4-पोल. तीन-चरण प्रणाली में, यह इंगित करता है कि स्विच सभी तीन चरणों (एल 1, एल 2, एल 3) और तटस्थ रेखा (एन) को जोड़ता है और उनकी सुरक्षा करता है। यह संपूर्ण तीन-चरण सर्किट का पूर्ण अलगाव और सुरक्षा सुनिश्चित करता है।

क्या यह समायोज्य है?

हाँ, लचीलापन इसकी एक प्रमुख विशेषता है3 चरण चार-डिस्प्ले वोल्टेज रक्षक. उपयोगकर्ता विशिष्ट एप्लिकेशन आवश्यकताओं से मेल खाने के लिए सेटिंग्स को अनुकूलित कर सकते हैं, जिनमें शामिल हैं:

• दहलीज समायोजन:विशिष्ट ओवरवॉल्टेज और अंडरवोल्टेज सीमाएँ निर्धारित करें।
• अतिवर्तमान मूल्य:ट्रिपिंग की वर्तमान सीमा निर्धारित करें।
• कार्रवाई में देरी का समय:अस्थायी उतार-चढ़ाव से होने वाली परेशानी से बचने के लिए डिवाइस के ट्रिप होने या रीसेट होने से पहले विलंब को कॉन्फ़िगर करें।

यह रक्षक क्यों स्थापित करें?

• उपकरण का जीवनकाल बढ़ाएँ:रेफ्रिजरेटर, कंप्यूटर और औद्योगिक मोटरों को वोल्टेज तनाव से बचाता है।
• आग से बचाव:ओवर-वोल्टेज या ओवर-करंट के कारण तार इन्सुलेशन विफलता के कारण होने वाली विद्युत आग के जोखिम को कम करता है।
• प्रभावी लागत:की कम लागत3 चरण चार-डिस्प्ले वोल्टेज रक्षकक्षतिग्रस्त विद्युत उपकरणों की मरम्मत या बदलने की उच्च लागत की तुलना में यह नगण्य है।

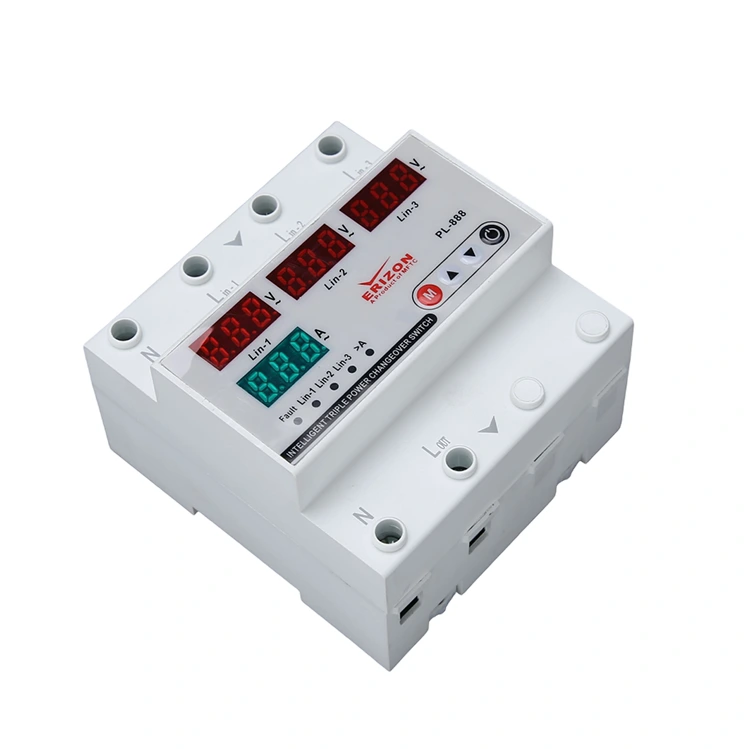

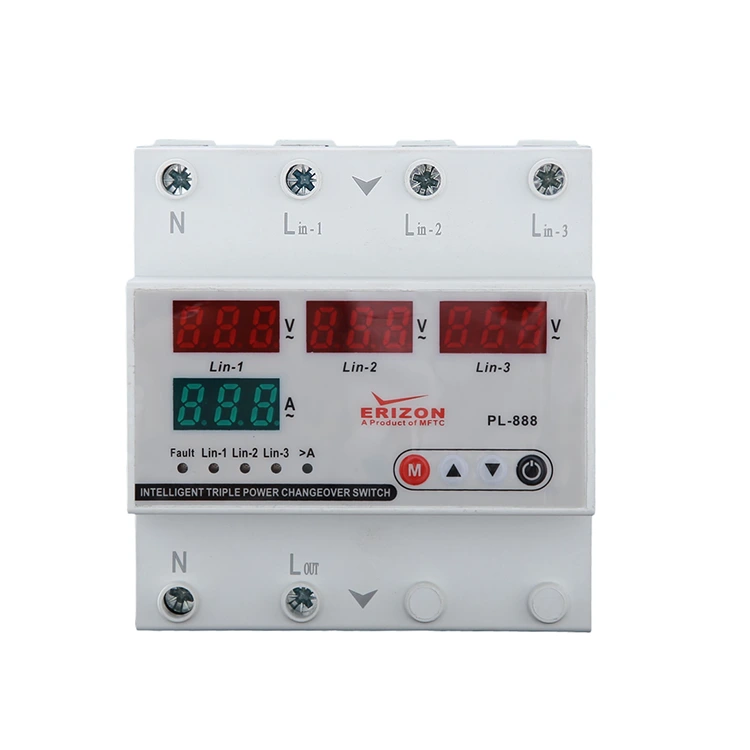

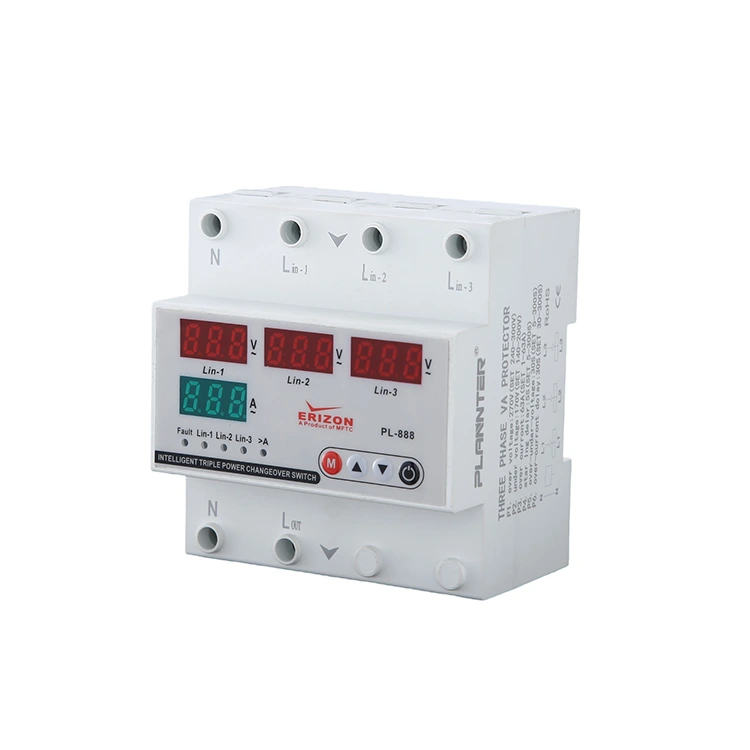

प्रदर्शन और बटन

1 - सेट बटन: इस बटन का उपयोग ओवर-करंट मानों और उच्च/निम्न वोल्टेज सेटिंग मानों और त्रुटि को सेट करने/बदलने के बाद सहेजने के लिए किया जाता है।

प्रतीक्षा का समय.

2 - यूपी बटन: आवश्यक मान बढ़ाएँ।

3 - डाउन बटन: आवश्यक मान कम करें।

4 - मैनुअल ऑन/ऑफ बटन

डिवाइस के आउटपुट को चालू/बंद करने को नियंत्रित करने के लिए उपयोग किया जाता है। जब आउटपुट बंद हो जाता है, तो स्क्रीन पर "ऑफ़" शब्द प्रदर्शित होगा और डिवाइस स्वचालित रूप से इस स्थिति में फिर से शुरू नहीं होगा। यदि डिवाइस ख़राब नहीं है, तो डिवाइस को पुनरारंभ करने और सामान्य उपयोग फिर से शुरू करने के लिए इस बटन को फिर से दबाएँ।

5 - वर्तमान प्रदर्शन

मुख्य प्रदर्शन क्षेत्र: सामान्य ऑपरेशन के दौरान, इनपुट वोल्टेज यहां वास्तविक समय में प्रदर्शित होता है। जब डिवाइस गैर-दोषपूर्ण स्थिति में होता है तो स्क्रीन रोशन रहती है; असामान्य वोल्टेज (बहुत अधिक या बहुत कम) के साथ खराबी की स्थिति में, डिस्प्ले अलार्म में झपकेगा। पैरामीटर सेटिंग के दौरान, डिस्प्ले प्रासंगिक प्रोग्रामिंग आइटम (ओवरकरंट सुरक्षा मूल्य, उच्च और निम्न वोल्टेज थ्रेशोल्ड, गलती विलंब और रीसेट विलंब और अन्य पैरामीटर सहित) के सेट मानों को समकालिक रूप से दिखाएगा।

6 - वोल्टेज डिस्प्ले

दोहरा प्रदर्शन समूह: डिवाइस के सामान्य संचालन के दौरान, वर्तमान वर्तमान मान यहां प्रदर्शित होता है और स्क्रीन हमेशा गैर-गलती स्थितियों में जलती रहती है; खराबी (जैसे ओवरकरंट) के मामले में, डिस्प्ले अलार्म के रूप में चमकता है। पैरामीटराइजेशन के दौरान, संबंधित प्रोग्राम किए गए आइटम के मान यहां प्रदर्शित किए जाते हैं।

7 - सूचक विवरण

ए>: ओवरकरंट फॉल्ट होने पर यह संकेतक जलता है।

वी>: ओवरवॉल्टेज दोष होने पर यह संकेतक जलता है।

वी<: कम वोल्टेज की खराबी होने पर यह संकेतक जलता है।

आउट: जब डिवाइस आउटपुट शुरू करता है तो यह संकेतक रोशनी करता है।

वायरिंग का नक्शा

ग्रिड से तटस्थ और चरण तारों को डिवाइस के "इनपुट" पक्ष पर "एन" और "एल" टर्मिनलों से जोड़ा जाना चाहिए।

ओवरवोल्टेज और अंडरवोल्टेज सुरक्षा की आवश्यकता वाले उपकरणों के तटस्थ और चरण तारों को डिवाइस के "आउटपुट" पक्ष पर "एन" और "एल" टर्मिनलों से खींचा जाना चाहिए।

DIMENSIONS
