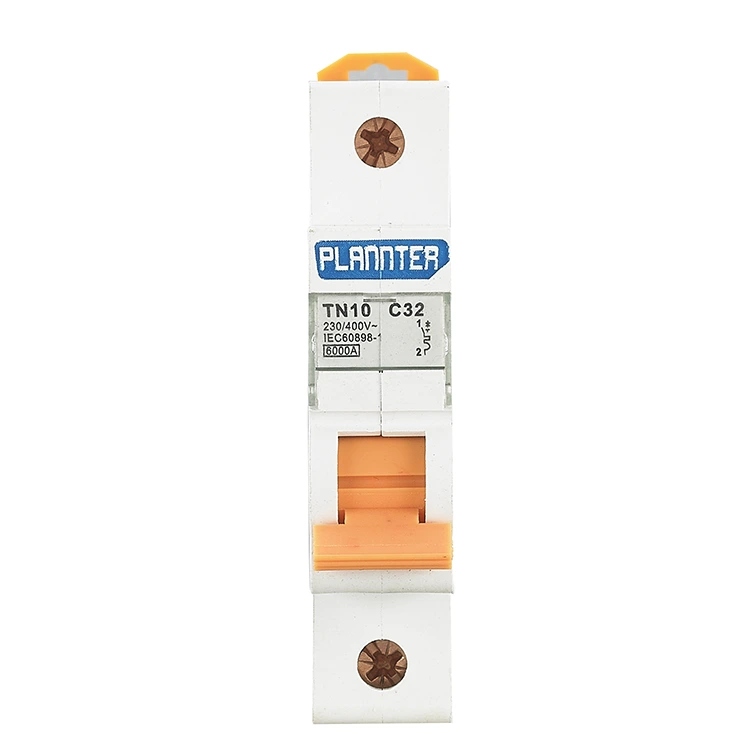

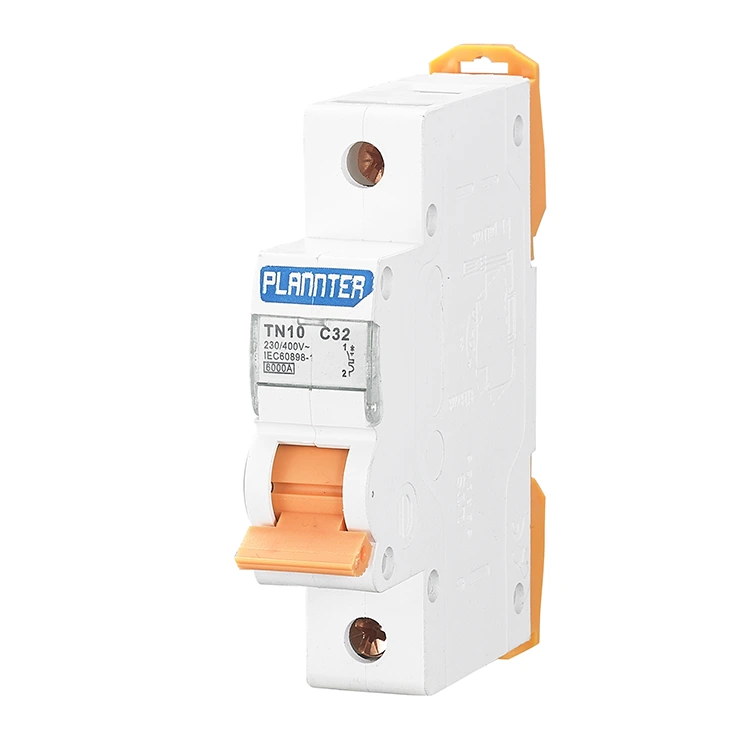

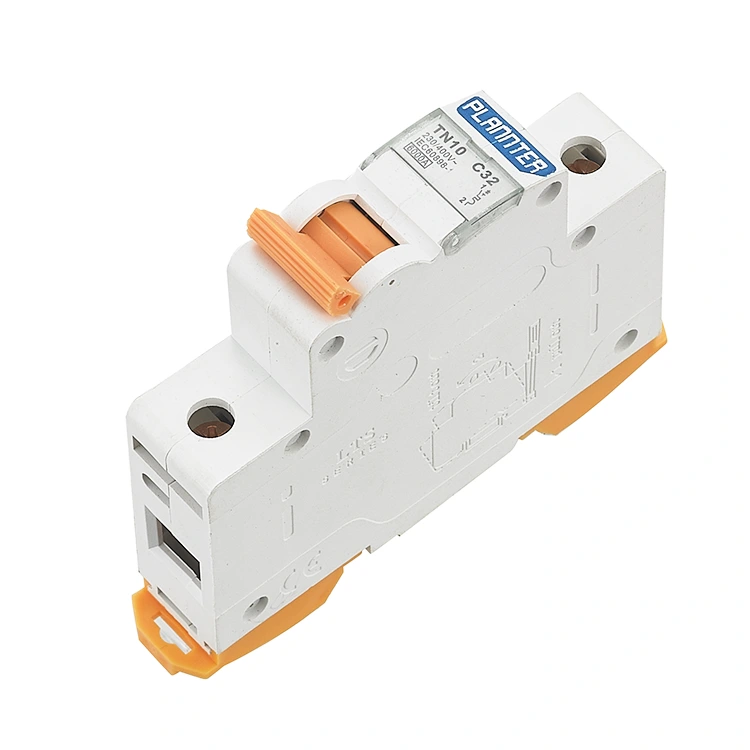

शॉर्ट सर्किट सुरक्षा के लिए सर्किट ब्रेकर

शॉर्ट सर्किट सुरक्षा के लिए सर्किट ब्रेकर एक कम वोल्टेज बिजली वितरण उपकरण है। यह एक चाप बुझाने वाले उपकरण से सुसज्जित है जो सर्किट की प्रभावी ढंग से सुरक्षा करता है। घरेलू और औद्योगिक वातावरण में, सर्किट ब्रेकर सर्किट के सुरक्षित संचालन को सुनिश्चित करने के लिए चाकू स्विच, फ़्यूज़ और थर्मल रिले जैसे विद्युत घटकों के संयोजन के समान भूमिका निभाते हैं।

काम के सिद्धांत

आंतरिक रूप से, सर्किट ब्रेकर में दो प्राथमिक सुरक्षात्मक तंत्र होते हैं: क्रमिक ओवरलोड को संबोधित करने के लिए डिज़ाइन की गई एक द्विधातु पट्टी, और शॉर्ट सर्किट से निपटने के लिए समर्पित एक विद्युत चुम्बकीय कुंडल। मिलीसेकंड के भीतर सर्किट के स्वचालित वियोग को सुनिश्चित करने के लिए, डिवाइस ट्रिगर होने पर निम्नलिखित परिचालन अनुक्रम निष्पादित करता है:

तात्कालिक संवेदन: जब शॉर्ट सर्किट होता है, तो सर्किट ब्रेकर के अंदर स्थित कॉइल के माध्यम से करंट का एक बड़ा प्रवाह प्रवाहित होता है।

चुंबकीय बल सृजन: विद्युत चुम्बकीय प्रेरण के सिद्धांतों के अनुसार, यह असाधारण उच्च धारा तुरंत एक अत्यंत शक्तिशाली चुंबकीय क्षेत्र उत्पन्न करती है।

यांत्रिक प्रभाव: इस चुंबकीय क्षेत्र द्वारा उत्पन्न बल एक भारी हथौड़े की तरह काम करता है, जो ट्रिपिंग तंत्र पर तत्काल प्रभाव डालता है।

तीव्र वियोग: बिजली के संपर्कों को मिलीसेकंड के भीतर जबरन खोल दिया जाता है, जिससे करंट का प्रवाह अचानक बाधित हो जाता है और इस तरह अत्यधिक गर्मी के कारण तारों को पिघलने या आग लगने से रोका जा सकता है।

सर्किट ब्रेकर पोल के प्रकार

1. सिंगल-पोल सर्किट ब्रेकर: शॉर्ट सर्किट सुरक्षा के लिए सर्किट ब्रेकर में केवल एक स्विचिंग संपर्क होता है और मुख्य रूप से एकल-चरण सर्किट के लिए उपयोग किया जाता है, जैसे घर में प्रकाश सर्किट या सॉकेट।

2. डबल-पोल सर्किट ब्रेकर: डबल-पोल सर्किट ब्रेकर में चरण और तटस्थ तारों को नियंत्रित करने के लिए दो स्विचिंग संपर्क होते हैं। डबल-पोल सर्किट ब्रेकर आमतौर पर उन परिदृश्यों में उपयोग किए जाते हैं जहां चरण और तटस्थ तारों दोनों को एक ही समय में नियंत्रित करने की आवश्यकता होती है, जैसे मोटर नियंत्रण या दो-चरण बिजली प्रणाली।

3. 3-पोल सर्किट ब्रेकर: 3-पोल सर्किट ब्रेकर में तीन स्विचिंग संपर्क होते हैं जो तीन अलग-अलग चरण तारों को नियंत्रित करते हैं, जैसे वाणिज्यिक और औद्योगिक उपकरण, जिन्हें सुरक्षित और संतुलित लोड वितरण सुनिश्चित करने के लिए तीन अलग-अलग बिजली लाइनों के एक साथ नियंत्रण की आवश्यकता होती है।

लाभ

1. शॉर्ट सर्किट सुरक्षा के लिए यह सर्किट ब्रेकर मानक 35 मिमी डीआईएन रेल माउंटिंग विधि को अपनाता है, और तात्कालिक दबाव धारा से निपटने के लिए उच्च परिशुद्धता चुंबकीय-थर्मल डबल रिलीज तंत्र को अपनाता है;

2. लंबे समय तक थर्मल तनाव के कारण इन्सुलेशन की उम्र बढ़ने को रोकने के लिए उन्नत इन्सुलेशन सिस्टम डिज़ाइन;

3. AC400V तक रेटेड इन्सुलेशन वोल्टेज, ओवर-वोल्टेज सुरक्षा के साथ, फोटोवोल्टिक बिजली उत्पादन और जटिल बिजली वितरण नेटवर्क के लिए उपयुक्त;

4. आवासीय प्रकाश व्यवस्था, सॉकेट, मोटर, फोटोवोल्टिक सिस्टम और लोड मांग के अन्य विभिन्न परिदृश्यों को पूरा करने के लिए 6ए से 63ए रेटेड वर्तमान विकल्प, कॉम्पैक्ट और मॉड्यूलर डिजाइन।

5. उत्पाद OEM/ODM सेवा का समर्थन करता है, जो विदेशी वितरण और ब्रांड अनुकूलन की मांग को पूरा करता है। PUGAO (प्लांटर इलेक्ट्रिक) फैक्ट्री ने ISO9001 अंतर्राष्ट्रीय गुणवत्ता प्रणाली प्रमाणन पारित कर दिया है।

अनुप्रयोग परिदृश्य

शॉर्ट सर्किट सुरक्षा के लिए PUGAO के सर्किट ब्रेकर का उपयोग आवासीय, वाणिज्यिक और औद्योगिक बिजली प्रणालियों में किया जाता है, जो विभिन्न प्रकार की सेटिंग्स के लिए विश्वसनीय सुरक्षा प्रदान करते हैं।

1. आवासीय विद्युत वितरण प्रणाली

प्रकाश व्यवस्था, बिजली आउटलेट और घरेलू उपकरणों के सर्किट में उपयोग किया जाता है; पुरानी तारों या उपकरण की खराबी के कारण शॉर्ट सर्किट की स्थिति में, वे तार जलने या आग फैलने से रोकने के लिए बिजली की आपूर्ति को तेजी से काट देते हैं।

2. वाणिज्यिक भवन विद्युत प्रणालियाँ

हमारे सर्किट ब्रेकर शॉपिंग मॉल, कार्यालय भवनों और होटलों जैसे व्यावसायिक स्थानों में बिजली वितरण प्रणालियों के लिए उपयुक्त हैं। मुख्य और शाखा सर्किट दोनों पर लागू, वे शॉर्ट सर्किट को बड़े पैमाने पर बिजली कटौती या उपकरण क्षति से रोकते हैं।

3. औद्योगिक उपकरण और उत्पादन लाइनें

विभिन्न प्रकार की औद्योगिक मशीनरी, इलेक्ट्रिक मोटर और स्वचालित उत्पादन लाइनों में तैनात; वे उपकरण विफलता या वायरिंग विसंगतियों की स्थिति में तेजी से बिजली काटते हैं, जिससे रखरखाव लागत और डाउनटाइम जोखिमों को कम करते हुए उपकरण क्षति और उत्पादन रुकावटों को रोका जा सकता है।

4. विद्युत वितरण कैबिनेट और नियंत्रण प्रणाली

मुख्य सुरक्षात्मक घटकों के रूप में काम करने के लिए बिजली वितरण अलमारियाँ और नियंत्रण पैनलों के भीतर स्थापित किया जा सकता है, जो कई सर्किटों के लिए केंद्रीकृत शॉर्ट-सर्किट सुरक्षा प्रदान करता है। इनका उपयोग आमतौर पर इंजीनियरिंग परियोजनाओं और एकीकृत विद्युत उपकरण असेंबलियों में किया जाता है।

5. उच्च शॉर्ट-सर्किट वर्तमान वातावरण

ट्रांसफार्मर या बिजली आपूर्ति स्रोतों के पास स्थित सर्किट के लिए - या उच्च शॉर्ट-सर्किट वर्तमान स्तर वाले अन्य क्षेत्रों में - जहां उच्च ब्रेकिंग क्षमता वाले सर्किट ब्रेकर की आवश्यकता होती है, यह उत्पाद एक आदर्श विकल्प के रूप में कार्य करता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या शॉर्ट-सर्किट सुरक्षा और अधिभार सुरक्षा एक ही चीज़ हैं?

उ: नहीं। हालांकि वे आम तौर पर एक ही सर्किट ब्रेकर में एकीकृत होते हैं, वे विभिन्न सिद्धांतों पर काम करते हैं। गर्मी के संचय पर निर्भर लंबे समय तक अत्यधिक भार के खिलाफ ओवरलोड सुरक्षा गार्ड; शॉर्ट-सर्किट सुरक्षा चुंबकीय आकर्षण बलों पर निर्भर करते हुए, तात्कालिक उच्च-परिमाण धाराओं से बचाव करती है।

प्रश्न: कुछ सर्किट ब्रेकरों की रेटिंग 6kA क्यों होती है, जबकि अन्य की रेटिंग 15kA होती है?

उत्तर: यह तोड़ने की क्षमता को दर्शाता है। 6kA की रेटिंग का मतलब है कि अधिकतम शॉर्ट-सर्किट करंट जो इसे सुरक्षित रूप से बाधित कर सकता है वह 6,000 एम्पीयर है। यदि वास्तविक शॉर्ट-सर्किट करंट इस मान से अधिक है, तो सर्किट ब्रेकर फट सकता है। बड़ी ट्रांसफार्मर क्षमता वाले स्थानों पर उच्च ब्रेकिंग क्षमता वाले सर्किट ब्रेकरों की आवश्यकता होती है; चयन से पहले, कृपया PUGAO को आपको पेशेवर अनुशंसाएँ या अनुकूलित डिज़ाइन समाधान प्रदान करने की अनुमति दें।

प्रश्न: क्या मैं सर्किट ब्रेकर को साफ़ कर सकता हूँ? मुझे कैसे आगे बढ़ना चाहिए?

उत्तर: हां, लेकिन आपको यह सुनिश्चित करना होगा कि बिजली की आपूर्ति पहले से ही पूरी तरह से काट दी गई है।

कृपया आवास से धूल पोंछने के लिए सूखे कपड़े का उपयोग करें, धूल के कणों को आर्क-बुझाने वाले कक्ष में प्रवेश करने से रोकने का ध्यान रखें।

सख्त वर्जित: प्लास्टिक आवास को साफ करने के लिए रासायनिक सॉल्वैंट्स या पानी का उपयोग न करें, क्योंकि इससे लौ-मंदक सामग्री के प्रदर्शन से समझौता हो सकता है या आंतरिक शॉर्ट सर्किट हो सकता है।
