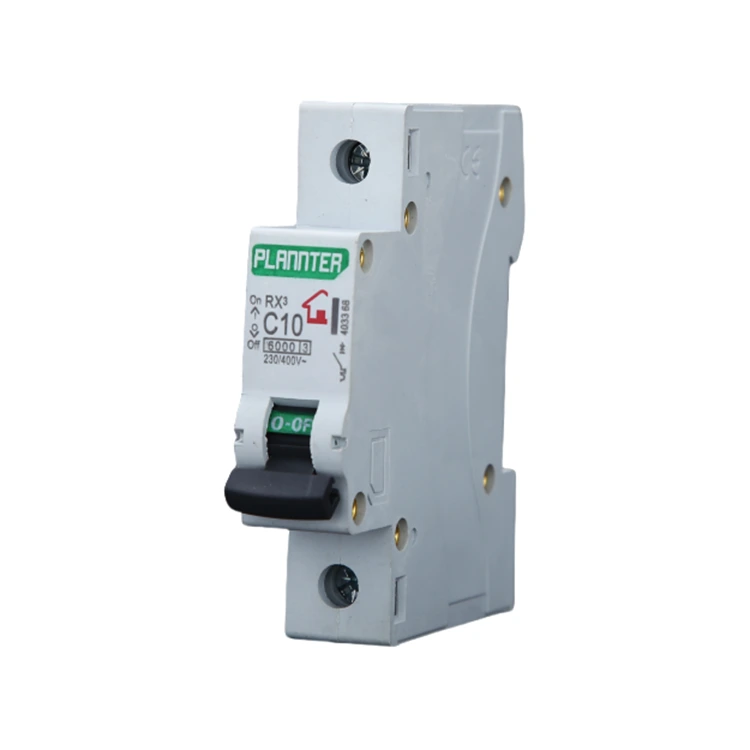

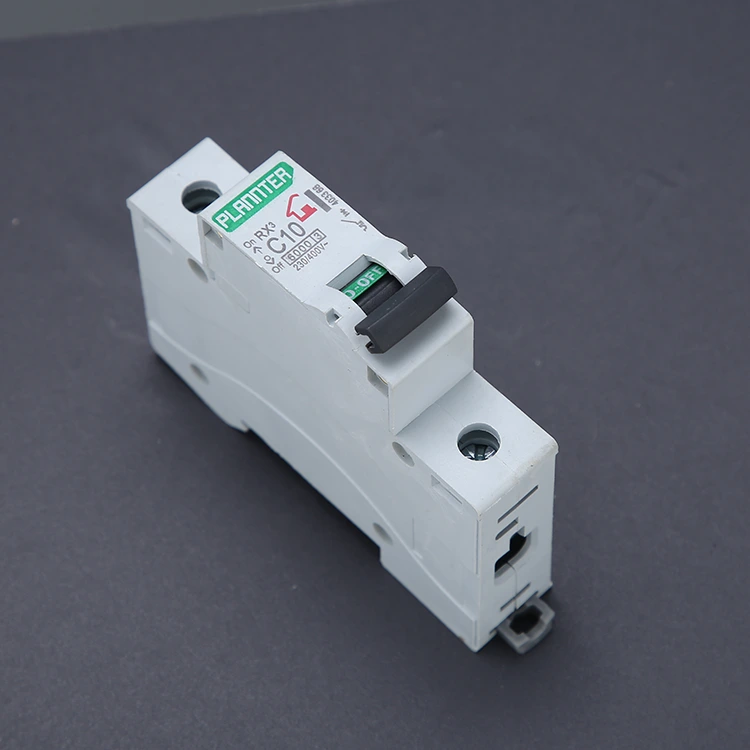

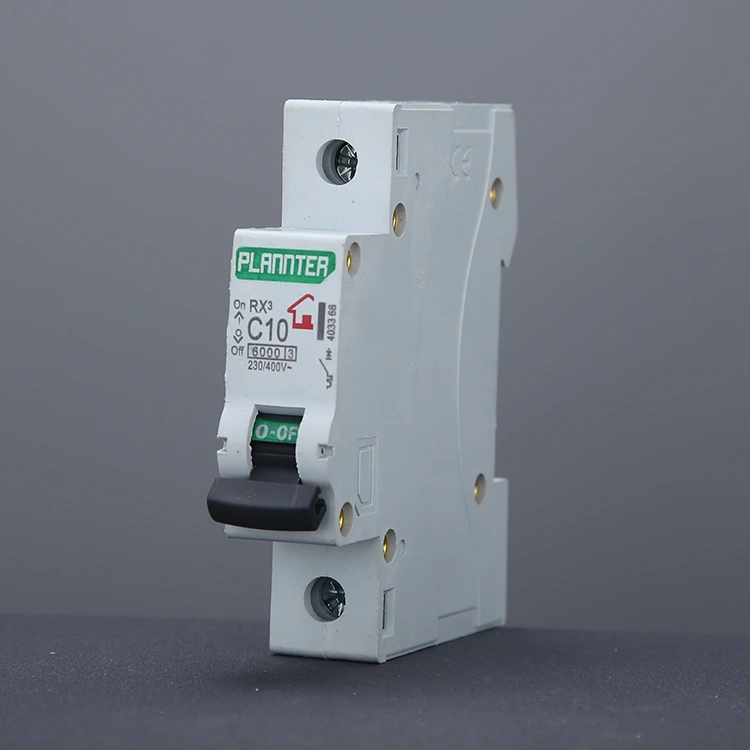

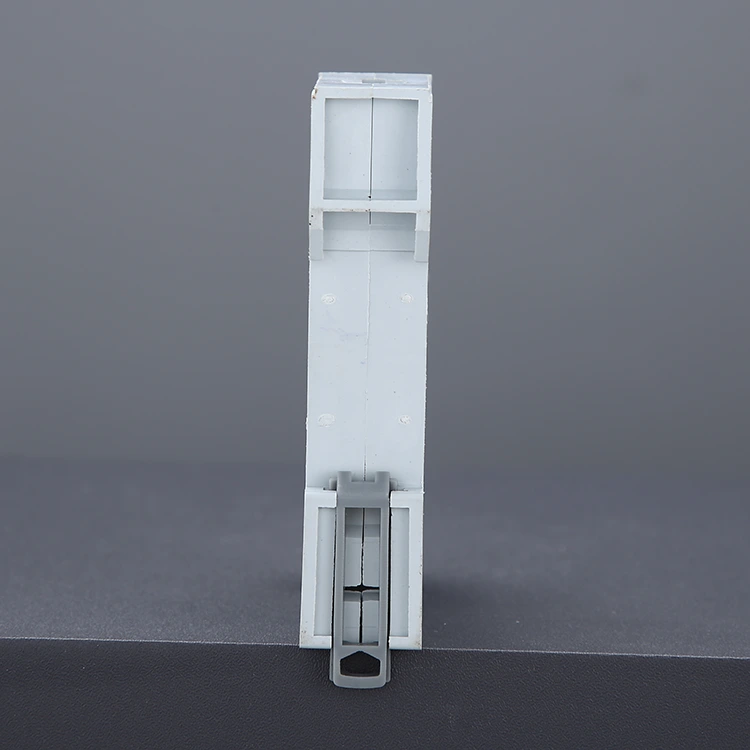

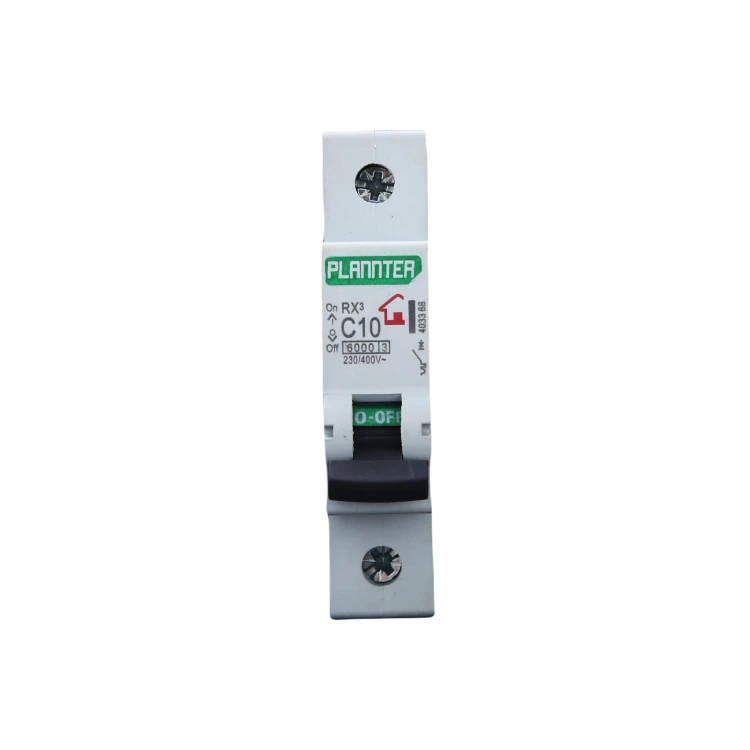

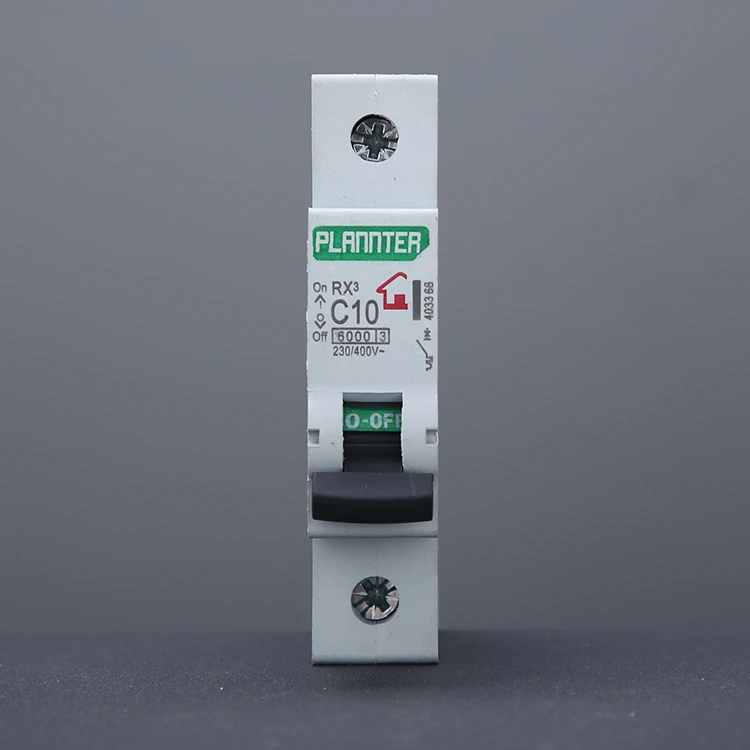

एयर-स्विच सर्किट ब्रेकर

PUGAO (प्लांटर इलेक्ट्रिक) चीन में एक पेशेवर निर्माता और आपूर्तिकर्ता है। हमारे एयर-स्विच सर्किट ब्रेकर (एमसीबी) की मात्रा पारंपरिक उत्पादों (मानक 1पी चौड़ाई 18 मिमी) का केवल 1/3 है, रेल माउंटिंग का समर्थन करती है, प्रतिस्थापन समय को 2 मिनट के भीतर नियंत्रित किया जा सकता है, और पारदर्शी शेल समस्या निवारण के लिए सुविधाजनक है। सुरक्षा प्रदर्शन, ओवरलोड थर्मल रिलीज़ और शॉर्ट सर्किट मैग्नेटिक रिलीज़ डबल सुरक्षा के साथ, आर्क बुझाने वाली तकनीक 400V रिकवरी वोल्टेज, आर्क बुझाने का समय <0.1 सेकंड का सामना कर सकती है।

व्यापक अनुकूलनशीलता, एयर-स्विच सर्किट ब्रेकर -5°C से 40°C वातावरण के लिए उपयुक्त है। फ़्यूज़ सिस्टम की तुलना में 40% कम लागत पर 10,000 परिचालनों के जीवन काल द्वारा आर्थिक लाभ प्रदर्शित किए जाते हैं। अनुप्रयोगों में घरेलू और औद्योगिक सर्किट की सुरक्षा शामिल है, जहां चयन के लिए वर्तमान रेटिंग (6A-125A), ब्रेकिंग क्षमता (घरेलू के लिए 6kA, औद्योगिक के लिए ≥10kA) पर ध्यान केंद्रित करने की आवश्यकता है।

एयर-स्विच सर्किट ब्रेकर क्या है?

एयर-स्विच सर्किट ब्रेकर एक सर्किट सुरक्षा उपकरण है जो चाप-बुझाने वाले माध्यम के रूप में हवा का उपयोग करता है। इसे ओवरलोड या शॉर्ट सर्किट की स्थिति में बिजली की आपूर्ति को स्वचालित रूप से बाधित करने के लिए डिज़ाइन किया गया है, जिससे वायरिंग और उपकरण दोनों की सुरक्षा सुरक्षित रहती है।

जब स्विच उच्च-धारा प्रवाह को बाधित करता है, तो संपर्कों के बीच एक तीव्र, उच्च तापमान वाला विद्युत चाप बनता है। यदि इस चाप को तुरंत नहीं बुझाया गया, तो यह स्विच को जला सकता है या आग भी भड़का सकता है।

एयर स्विच में एक विशेष रूप से डिज़ाइन किया गया आंतरिक आर्क-बुझाने वाला कक्ष है। जब एक चाप उत्पन्न होता है, तो इसे इस कक्ष में ले जाया जाता है, जहां इसे कई छोटे चापों में विभाजित किया जाता है और आसपास की हवा द्वारा तेजी से ठंडा किया जाता है, जिसके परिणामस्वरूप चाप बुझ जाता है।

आवेदन

1. घरेलू उपकरणों की सुरक्षा: घरेलू बिजली के लिए सुरक्षा प्रदान करने के लिए एयर कंडीशनर, वॉशिंग मशीन और अन्य घरेलू उपकरणों में लघु सर्किट ब्रेकर का व्यापक रूप से उपयोग किया जाता है। उपकरण और व्यक्तिगत सुरक्षा की रक्षा करें।

2. औद्योगिक अनुप्रयोग: एयर-स्विच सर्किट ब्रेकर औद्योगिक स्वचालन, बिजली प्रणालियों और संचार उपकरण, अधिभार और शॉर्ट सर्किट संरक्षण में बहुत महत्वपूर्ण हैं, जो जटिल विद्युत प्रणालियों में भी स्थिर संचालन सुनिश्चित कर सकते हैं।

फ़ायदा

अच्छा सुरक्षा प्रदर्शन: PUGAO की अपनी तकनीकी टीम है और वह उन्नत इलेक्ट्रॉनिक नियंत्रण तकनीक को अपनाती है, जिसमें सुपर सुरक्षा सुरक्षा कार्य है और बिजली असामान्य होने पर बिजली की आपूर्ति स्वचालित रूप से काट सकती है, इस प्रकार आग और अन्य दुर्घटनाओं को प्रभावी ढंग से रोका जा सकता है।

आसान स्थापना और रखरखाव: कॉम्पैक्ट और सुविधाजनक, चाहे नए उपकरण स्थापित करना हो या ओवरहालिंग सर्किट, यह दैनिक रखरखाव और प्रतिस्थापन के लिए आसान और त्वरित है।

मजबूत प्रयोज्यता: एयर-स्विच सर्किट ब्रेकरों को विभिन्न विद्युत प्रणालियों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, जिसमें विनिर्देश पैरामीटर, ब्रांड आदि शामिल हैं।

उपयोग सिफ़ारिशें

1. सही रेटेड करंट का चयन करें

एयर-स्विच सर्किट ब्रेकर का रेटेड करंट वास्तविक लोड करंट का 1.2 से 1.5 गुना होना चाहिए। बहुत कम रेटिंग का चयन करने से बार-बार ट्रिपिंग हो सकती है, जबकि बहुत अधिक रेटिंग का चयन करने से सुरक्षा संवेदनशीलता प्रभावित होती है। कृपया अपने प्रोजेक्ट का विशिष्ट विवरण प्रदान करें, और PUGAO आपकी आवश्यकताओं का आकलन करेगा और एक उपयुक्त समाधान सुझाएगा।

2. लोड के आधार पर उपयुक्त ट्रिपिंग कर्व का चयन करें

टाइप बी: प्रकाश और प्रतिरोधक भार

टाइप सी: सामान्य प्रयोजन उपकरण, बिजली आउटलेट और छोटी मोटरें

टाइप डी: उच्च प्रवाह धाराओं और बड़ी मोटरों वाले उपकरण

यदि आप अनिश्चित हैं, तो सी-कर्व को चुनने को प्राथमिकता दें, क्योंकि यह सबसे बड़ी बहुमुखी प्रतिभा प्रदान करता है।

3. उचित स्थापना

एसीबी स्थापित करते समय, इसे एक मानक डीआईएन रेल पर लगाया जाना चाहिए। वायरिंग टर्मिनलों को ढीला होने और बाद में अधिक गर्म होने से बचाने के लिए सुरक्षित रूप से कड़ा किया जाना चाहिए। ऐसे तारों का उपयोग करें जो निर्दिष्ट गेज आवश्यकताओं का अनुपालन करते हैं (उदाहरण के लिए, 32A रेटिंग के लिए, ≥ 4mm² के तार क्रॉस-सेक्शन की अनुशंसा की जाती है)।

अनुशंसित स्थापना वातावरण: एक सूखे, अच्छी तरह हवादार वितरण बॉक्स के भीतर स्थापित करें। उच्च तापमान, आर्द्रता, या संक्षारक वातावरण के संपर्क से बचें; यदि आवश्यक हो, तो एक अतिरिक्त सुरक्षात्मक घेरा स्थापित करें।

4. लंबे समय तक फुल-लोड ऑपरेशन से बचें

वास्तविक ऑपरेटिंग करंट को रेटेड मूल्य के 70%-80% के भीतर रखने की अनुशंसा की जाती है। पूर्ण लोड पर लंबे समय तक संचालन से तापमान में अत्यधिक वृद्धि हो सकती है और सेवा जीवन छोटा हो सकता है।

सामान्य दोष और समस्या निवारण

एयर-स्विच सर्किट ब्रेकरों में खराबी आमतौर पर ओवरलोड, खराब वायरिंग या अनुचित उत्पाद चयन के कारण होती है। सही उत्पाद चयन, उचित स्थापना और नियमित निरीक्षण सुनिश्चित करके, 90% से अधिक संभावित समस्याओं से प्रभावी ढंग से बचा जा सकता है।

आपके उत्पाद वितरण के साथ-साथ, हम स्थापना, उपयोग और रखरखाव के संबंध में व्यापक सिफारिशें प्रदान करते हैं; सामान्य मुद्दों की निम्नलिखित सूची सहायक संदर्भ के रूप में कार्य करती है।

1. बार-बार ट्रिपिंग होना

लक्षण: कुछ समय तक उच्च-शक्ति वाले उपकरणों को चलाने के बाद, सर्किट ब्रेकर स्वचालित रूप से ट्रिप हो जाता है, और स्पर्श करने पर स्विच काफ़ी गर्म महसूस होता है।

कारण:

अत्यधिक भार: सर्किट के भीतर चलने वाले उपकरणों द्वारा खींची गई कुल धारा सर्किट ब्रेकर की रेटेड वर्तमान क्षमता से अधिक है।

उच्च परिवेश तापमान: वितरण बॉक्स के भीतर खराब गर्मी अपव्यय के कारण सर्किट ब्रेकर के आंतरिक थर्मल सेंसिंग घटक समय से पहले चालू हो जाते हैं।

समाधान: लोड वितरित करने के लिए एक ही सर्किट से जुड़े उच्च-शक्ति उपकरणों की संख्या कम करें।

यदि लोड वास्तव में आवश्यक है और मौजूदा वायरिंग विनिर्देश इसकी अनुमति देते हैं, तो उच्च वर्तमान रेटिंग वाले सर्किट ब्रेकर में अपग्रेड करें।

2. तात्कालिक ट्रिपिंग

लक्षण: सर्किट ब्रेकर को बंद करने या किसी विशिष्ट उपकरण को प्लग करने के तुरंत बाद, ब्रेकर तुरंत ट्रिप हो जाता है - अक्सर एक तेज़ धमाके या एक दृश्यमान चिंगारी के साथ।

कारण:

लाइन शॉर्ट सर्किट: लाइव तार न्यूट्रल तार के सीधे संपर्क में आ गया है।

क्षतिग्रस्त उपकरण: जुड़े उपकरणों में से किसी एक में आंतरिक विद्युत खराबी या शॉर्ट सर्किट हुआ है।

समाधान: ब्रेकर को बार-बार जबरदस्ती बंद करने का प्रयास न करें। उस विशिष्ट सर्किट से जुड़े सभी उपकरणों को अनप्लग करें, फिर ब्रेकर को फिर से बंद करने का प्रयास करें।

यदि ब्रेकर अब ट्रिप नहीं करता है, तो यह इंगित करता है कि उपकरणों में से एक दोषपूर्ण है; यदि यह ट्रिप करना जारी रखता है, तो यह बताता है कि दीवार के भीतर लगी वायरिंग क्षतिग्रस्त हो गई है, जिसके लिए एक पेशेवर इलेक्ट्रीशियन द्वारा निरीक्षण की आवश्यकता है।

3. टॉगल लीवर रीसेट करने में विफल रहता है

लक्षण: ट्रिपिंग के बाद, टॉगल लीवर ढीला या ढीला महसूस होता है; जब इसे "चालू" स्थिति में धकेला जाता है, तो यह तुरंत वापस "बंद" स्थिति में आ जाता है।

कारण:

दोष दूर नहीं हुआ: लाइन के भीतर शॉर्ट सर्किट या गंभीर ओवरलोड अभी भी मौजूद है; सर्किट ब्रेकर का "फ्री-ट्रिप" तंत्र सुरक्षा प्रदान करने के लिए आकर्षक है।

आंतरिक तंत्र क्षति: अत्यधिक शॉर्ट-सर्किट घटना के बाद, आंतरिक संपर्क एक साथ वेल्ड हो गए होंगे, या यांत्रिक स्प्रिंग्स को थकान क्षति का सामना करना पड़ा होगा।

समाधान: सबसे पहले, यह देखने के लिए जांचें कि क्या अवशिष्ट वर्तमान डिवाइस (आरसीडी) पर रीसेट बटन पॉप आउट होने में विफल रहा है।

यदि आप बाहरी दोषों से इनकार करने के बाद भी ब्रेकर को बंद करने में असमर्थ हैं, तो यह इंगित करता है कि सर्किट ब्रेकर स्वयं क्षतिग्रस्त है और उसे बदला जाना चाहिए।

4. टर्मिनल का अधिक गर्म होना या आवास का रंग खराब होना

लक्षण: जलने की गंध का पता चलता है, या सर्किट ब्रेकर के वायरिंग टर्मिनलों के आसपास का प्लास्टिक आवास पीला या काला दिखाई देता है।

कारण:

ढीले कनेक्शन: यह सबसे खतरनाक खतरा है। स्क्रू को ठीक से कसने में विफलता से संपर्क प्रतिरोध बढ़ जाता है, जिससे अत्यधिक गर्मी पैदा होती है।

बेमेल तार गेज: बहुत पतले तारों के उपयोग से गर्मी सीधे सर्किट ब्रेकर में स्थानांतरित हो जाती है।

समाधान: तुरंत बिजली आपूर्ति बंद करें! तारों के जले हुए सिरों को काट दें, इन्सुलेशन को नए सिरे से हटा दें, और स्क्रू को सुरक्षित रूप से कस लें। यदि गर्मी के कारण सर्किट ब्रेकर का आवास विकृत हो गया है, तो पूरी इकाई को बदला जाना चाहिए।

5. ऑपरेशन के दौरान विशिष्ट भिनभिनाहट की ध्वनि

लक्षण: संचालन के दौरान, सर्किट ब्रेकर हल्की लेकिन निरंतर विद्युत चुम्बकीय भनभनाहट ध्वनि (एसी धाराओं की विशेषता) उत्सर्जित करता है।

कारण:

विद्युतचुंबकीय तंत्र कंपन: आंतरिक विद्युतचुंबकीय आर्मेचर असमान है, या विदेशी वस्तुएं तंत्र में प्रवेश कर गई हैं।

उच्च धारा भार: पूर्ण क्षमता के निकट संचालन करते समय, चुंबकीय क्षेत्र बल आंतरिक घटकों को थोड़ा प्रतिध्वनित करते हैं।

समाधान: बहुत धीमी भिनभिनाहट की ध्वनि आम तौर पर सामान्य होती है। हालाँकि, यदि ध्वनि तेज़ या तीव्र है - विशेष रूप से यदि अधिक गरम होने के साथ - तो यह इंगित करता है कि आंतरिक घटक बूढ़े हो रहे हैं; यूनिट को बदलने की अनुशंसा की जाती है।
