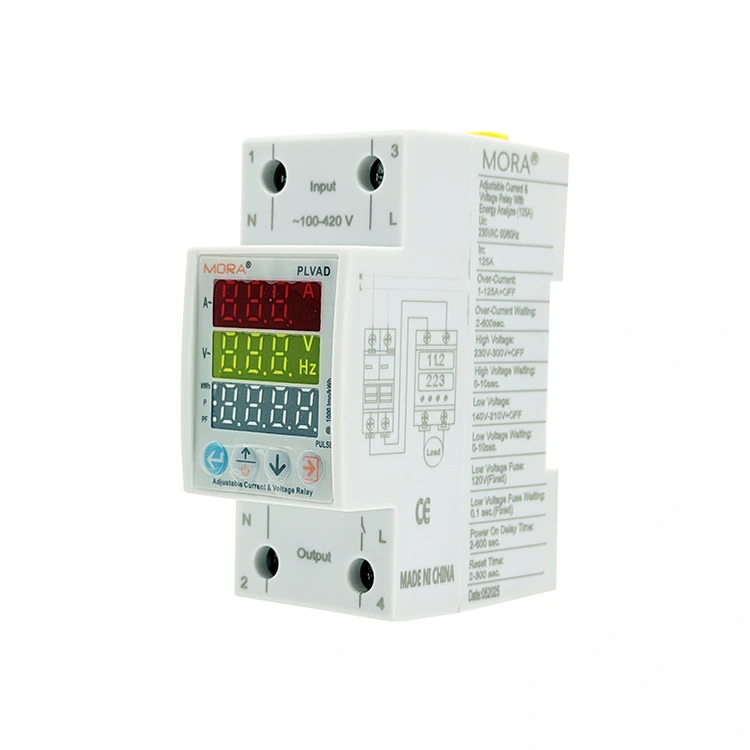

ट्रिपल डिस्प्ले के साथ 2पी डिजिटल वोल्टेज प्रोटेक्टर टाइप सी

औद्योगिक स्विचगियर खरीदार बहु-कार्यात्मक निगरानी उपकरणों की तलाश करते हैं जो रेल स्थान बचाते हैं और फील्ड वायरिंग जटिलता को कम करते हैं। PUGAO (मोरा) द्वारा सटीक रूप से निर्मित, ट्रिपल डिस्प्ले के साथ उच्च दक्षता वाला 2P डिजिटल वोल्टेज प्रोटेक्टर टाइप C, ऑल-इन-वन 36 मिमी-चौड़े मॉड्यूलर पैकेज के साथ इस खोज उद्देश्य को पूरा करता है। पुराने दोहरे-विंडो डिज़ाइनों से भिन्न, इस इकाई में एक अंतर्निहित आंतरिक वर्तमान सेंसर और एक उच्च-रिज़ॉल्यूशन रिसाव ट्रैकिंग सर्किट की सुविधा है। ऑनबोर्ड माइक्रोप्रोसेसर इन इनपुटों को एक साथ संसाधित करता है, संवेदनशील स्वचालित मशीनरी के लिए पूर्ण सुरक्षा सुनिश्चित करने के लिए ओवरवॉल्टेज, ओवरकरंट और अवशिष्ट वर्तमान दोषों के लिए स्वतंत्र समायोजन रेंज प्रदान करता है।

ट्रिपल-विंडो इंटरफ़ेस आपकी रखरखाव दक्षता के लिए क्या कर सकता है?

आधुनिक स्वचालन उप-पैनलों को निदान को सरल बनाने और डाउनटाइम को रोकने के लिए विस्तृत विद्युत डेटा की आवश्यकता होती है। ट्रिपल डिस्प्ले के साथ 2पी डिजिटल वोल्टेज प्रोटेक्टर टाइप सी तीन स्वतंत्र, स्टैक्ड डिजिटल डिस्प्ले विंडो का उपयोग करता है जो लाइन वोल्टेज (वी), सक्रिय सर्किट करंट (ए), और वास्तविक समय अवशिष्ट वर्तमान/पावर मेट्रिक्स को एक साथ दिखाता है। यह वास्तविक समय डेटा डिस्प्ले फेसप्लेट बटनों का उपयोग करके मेनू के माध्यम से मैन्युअल रूप से चक्र करने की आवश्यकता को समाप्त करता है, जिससे रखरखाव टीमों को असंतुलित भार, हार्मोनिक धाराओं, या असफल इन्सुलेशन को तुरंत पहचानने की अनुमति मिलती है, इससे पहले कि कोई गंभीर खराबी अनिर्धारित सिस्टम शटडाउन का कारण बनती है।

तकनीकी प्रदर्शन पैरामीटर

• ऑपरेटिंग वोल्टेज रेंज: 140V से 300V AC (50/60 Hz)

• वर्तमान निगरानी क्षमता (Iₘₐₓ): 1A से 63A समायोज्य (चरण: 0.1A)

• रिसाव संवेदनशीलता स्पेक्ट्रम: 10mA से 99mA रेंज या कॉन्फ़िगर करने योग्य बाईपास

• डेटा ताज़ा गति / परिशुद्धता: ≤ 0.5s नमूना चक्र / कक्षा 1.0 मेट्रोलॉजी

• टर्मिनल वायरिंग क्षमता: 25 मिमी² तक ठोस / 16 मिमी² लचीली स्ट्रैंडेड केबल स्वीकार करता है

• अनुपालन और प्रमाणन: सीई प्रमाणित, आरओएचएस अनुपालन, आईईसी 60947-2 परिशिष्ट बी मानकों के अनुसार निर्मित

माइक्रोसेकंड ग्राउंड लीकेज ट्रैकिंग

मिलीमीटर-स्तर रिसाव परिशुद्धता निगरानी: पेशेवर अवशिष्ट वर्तमान निगरानी कोर से सुसज्जित, यह मिलिअम्पियर-स्तर ग्राउंड फॉल्ट करंट की वास्तविक समय ट्रैकिंग का समर्थन करता है, तार की उम्र बढ़ने, नमी घुसपैठ और इन्सुलेशन क्षति के कारण होने वाले छोटे रिसाव संकेतों को सटीक रूप से कैप्चर करता है।

दोहरी आग और बिजली के झटके की रोकथाम: यह शॉर्ट-सर्किट सुरक्षा के आधार पर सर्किट के लिए एक माध्यमिक सुरक्षा सुरक्षा अवरोध बनाता है, इन्सुलेशन विफलता के कारण होने वाली बिजली की आग और बिजली के झटके दुर्घटनाओं को प्रभावी ढंग से रोकता है, और पुरानी वायरिंग सुविधाओं और उच्च-सुरक्षा-स्तरीय औद्योगिक परिदृश्यों के लिए उपयुक्त है।

बिल्ट-इन लो-लॉस करंट सेंसर और ओवरकरंट सुरक्षा

इंटीग्रेटेड सेंसिंग स्पेस-सेविंग डिज़ाइन: अंतर्निहित कम-प्रतिरोध उच्च-परिशुद्धता वर्तमान ट्रांसफार्मर, 0-63A पूर्ण-श्रेणी उच्च-परिशुद्धता वर्तमान निगरानी का समर्थन करता है। ट्रिपल डिस्प्ले के साथ 2पी डिजिटल वोल्टेज प्रोटेक्टर टाइप सी बाहरी सीटी सेंसर और सहायक वायरिंग की आवश्यकता को समाप्त करता है, वितरण बॉक्स के आंतरिक लेआउट को काफी अनुकूलित करता है और इंजीनियरिंग लागत को कम करता है।

इंटेलिजेंट इनरश करंट आइडेंटिफिकेशन: उपयोगकर्ता ओवरकरंट ट्रिप थ्रेशोल्ड और देरी के समय को अनुकूलित कर सकते हैं। सिस्टम स्वचालित रूप से मोटर स्टार्टअप के दौरान तात्कालिक इनरश करंट की पहचान कर सकता है और उससे बच सकता है, उपद्रव यात्राएं उत्पन्न नहीं करेगा, और सर्किट उपकरणों की सुरक्षा के लिए वास्तविक निरंतर अधिभार दोषों के लिए बिजली की आपूर्ति को जल्दी से काट सकता है।

दीर्घकालिक स्थिर कनेक्शन

• गैस-टाइट वायरिंग डिज़ाइन: निकल-प्लेटेड तांबे के क्लैंप और एम5 स्टील मिश्रित स्क्रू मजबूत क्लैंपिंग बल के साथ 2.5 एनएम के अधिकतम वायरिंग टॉर्क का समर्थन करते हैं।

• एंटी-एजिंग और एंटी-लूज़: टर्मिनल की भीतरी दीवार पर गहरे एंटी-स्लिप सेरेशंस तांबे के तार कोर में कसकर काटते हैं, तांबे के रेंगने और लंबे समय तक थर्मल साइक्लिंग के कारण होने वाले ढीले संपर्क दोषों को प्रभावी ढंग से हल करते हैं, और कम प्रतिरोध वाले स्थिर संचालन को बनाए रखते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: जब कम-शक्ति वाले उपकरण सामान्य रूप से चल रहे हों तो वर्तमान डिस्प्ले 0.0A क्यों दिखाता है?

ए: इस मॉडल के अंतर्निर्मित वर्तमान ट्रांसफार्मर को औद्योगिक उच्च-शक्ति लोड निगरानी के लिए 0.5 ए की न्यूनतम पहचान सीमा के साथ कैलिब्रेट किया गया है। छोटी रोशनी और स्टैंडबाय इलेक्ट्रॉनिक्स जैसे कम-शक्ति वाले उपकरणों का रनिंग करंट डिटेक्शन सीमा से कम है, इसलिए डिस्प्ले 0.0A दिखाता है। ट्रिपल डिस्प्ले वाला यह 2पी डिजिटल वोल्टेज प्रोटेक्टर टाइप सी औद्योगिक उच्च-लोड सुरक्षा के लिए स्थित है, न कि कम-शक्ति वाले उपकरणों के सूक्ष्म-वर्तमान माप के लिए।

प्रश्न: क्या उच्च बेसलाइन रिसाव वाली पुरानी सुविधाओं के लिए रिसाव संरक्षण फ़ंक्शन को बंद किया जा सकता है?

उत्तर: हाँ. पुरानी लाइनों के अंतर्निहित बेसलाइन रिसाव के कारण होने वाली परेशानी से बचने के लिए अवशिष्ट वर्तमान सीमा को 10-99mA के भीतर स्वतंत्र रूप से समायोजित किया जा सकता है या प्रोग्रामिंग मेनू के माध्यम से मैन्युअल रूप से बंद किया जा सकता है। ऑन-साइट ग्राउंडिंग सुरक्षा विनिर्देशों के अनुपालन को सुनिश्चित करने के लिए ऑन-साइट वायरिंग की सुरक्षा की पुष्टि करने के बाद इसे एक योग्य इलेक्ट्रीशियन द्वारा संचालित करने की अनुशंसा की जाती है।

प्रश्न: क्या बिजली गुल होने के बाद अनुकूलित वोल्टेज और करंट पैरामीटर नष्ट हो जाएंगे?

उत्तर: कोई नुकसान नहीं. सभी उपयोगकर्ता-निर्धारित सुरक्षा सीमाएँ और ऑपरेटिंग पैरामीटर ऑनबोर्ड EEPROM गैर-वाष्पशील चिप में ठोस हैं, बैटरी बैकअप की आवश्यकता नहीं है। पैरामीटर स्थायी रूप से संग्रहीत होते हैं और ग्रिड पावर रिकवरी के बाद सुरक्षा कार्य फिर से शुरू करने के लिए स्वचालित रूप से लोड किए जा सकते हैं।
