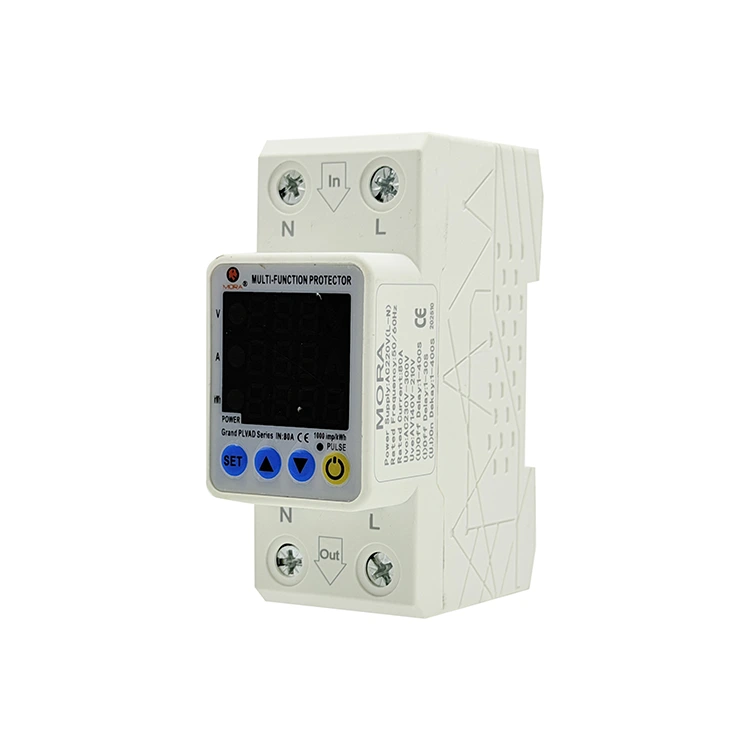

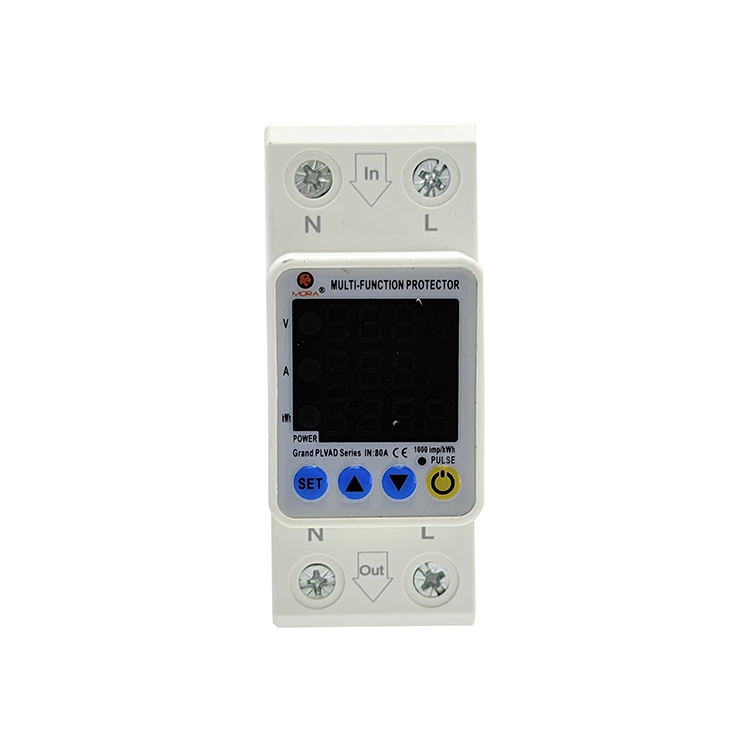

2पी ऑटो रीकनेक्ट वोल्टेज प्रोटेक्टर टाइप एम ट्रिपल डिस्प्ले

दूरस्थ बुनियादी ढांचे के लिए स्विचगियर की सोर्सिंग करने वाली खरीद टीमों को स्मार्ट सुरक्षा मॉड्यूल की आवश्यकता होती है जो सिस्टम अपटाइम को अधिकतम करने के लिए अस्थायी बिजली दोषों से स्वचालित रूप से ठीक हो सकते हैं। पुगाओ (मोरा) द्वारा डिजाइन और निर्मित, उच्च-प्रदर्शन 2पी ऑटो रीकनेक्ट वोल्टेज प्रोटेक्टर टाइप एम ट्रिपल डिस्प्ले विशेष रूप से इन अप्राप्य अनुप्रयोगों के लिए इंजीनियर किया गया है। बुनियादी मैनुअल-रीसेट रिले से आगे बढ़ते हुए, इस डिवाइस में एक बुद्धिमान ऑटो-रीक्लोजिंग एल्गोरिदम है जो यात्रा के बाद ग्रिड स्थितियों की निगरानी करता है। एक बार जब उपयोगिता वोल्टेज निर्धारित उलटी गिनती अवधि के लिए सुरक्षित मापदंडों के भीतर स्थिर हो जाता है, तो आंतरिक मोटर चालित तंत्र स्वचालित रूप से सर्किट को बंद कर देता है, जिससे डाउनस्ट्रीम टेलीकॉम एरेज़, सुरक्षा नेटवर्क या मौसम निगरानी प्रणालियों को बिजली बहाल हो जाती है।

फॉल्ट काउंटर इंटीग्रेशन के साथ ट्रिपल-विंडो ऐरे

मल्टी-डायमेंशनल डेटा सिंक्रोनस डिस्प्ले: 2पी ऑटो रीकनेक्ट वोल्टेज प्रोटेक्टर टाइप एम ट्रिपल डिस्प्ले स्पष्ट डेटा वर्गीकरण और सर्किट ऑपरेटिंग स्थिति की एक-स्क्रीन पूर्ण समझ के साथ क्रमशः वास्तविक समय वोल्टेज, वास्तविक समय वर्तमान और संचयी गलती समय प्रस्तुत करता है।

मात्रात्मक दोष प्रारंभिक चेतावनी: अंतर्निहित दोष काउंटर ऑपरेशन चक्र में ओवरवॉल्टेज और ओवरकरंट ट्रिप की संख्या रिकॉर्ड कर सकता है। रखरखाव कर्मी पूर्वानुमानित रखरखाव को साकार करते हुए, गलती डेटा के माध्यम से ऑन-साइट ग्रिड की स्थिरता और डाउनस्ट्रीम उपकरण की पुरानी स्थिति का आकलन कर सकते हैं।

मुख्य उत्पाद लाभ

रिमोट ओ एंड एम ट्रक रोल्स को हटा दें

• दूरस्थ रखरखाव के दर्द बिंदुओं को हल करें: सेलुलर बेस स्टेशनों, पर्वतीय मौसम विज्ञान स्टेशनों और अप्राप्य पंप स्टेशनों के लिए, क्षणिक ग्रिड उतार-चढ़ाव के कारण पारंपरिक सुरक्षा रिले यात्रा और बंद हो जाएंगे, जिसके लिए उच्च समय और श्रम लागत के साथ मैन्युअल ऑन-साइट रीसेट की आवश्यकता होगी।

• सिस्टम अपटाइम को अधिकतम करें: पूर्ण-प्रक्रिया स्वचालित दोष निगरानी, ​​​​स्थिरता निर्णय और मैकेनिकल रीक्लोजिंग रिकवरी का एहसास करता है। अस्थायी ग्रिड विसंगतियों के लिए, 2पी ऑटो रीकनेक्ट वोल्टेज प्रोटेक्टर टाइप एम ट्रिपल डिस्प्ले स्वतंत्र रूप से मानव हस्तक्षेप के बिना बिजली वसूली को पूरा करता है, ओ एंड एम लागत को काफी कम करता है और उपकरण निरंतर संचालन दर में सुधार करता है।

एडजस्टेबल रिक्लोजिंग साइकिल और इंटेलिजेंट सेफ्टी लॉकआउट

• दोष द्वितीयक क्षति को रोकें: स्थायी शॉर्ट-सर्किट दोषों के लिए, बार-बार बंद करने से लाइनों और उपकरणों को थर्मल क्षति होगी। 2पी ऑटो रीकनेक्ट वोल्टेज प्रोटेक्टर टाइप एम ट्रिपल डिस्प्ले अधिकतम रीक्लोजिंग प्रयासों की कस्टम सेटिंग का समर्थन करता है।

• स्वचालित सुरक्षा लॉकआउट: जब प्रीसेट रीक्लोजिंग समय समाप्त हो जाता है और गलती अभी भी मौजूद होती है, तो सिस्टम मोटर ड्राइव तंत्र को लॉक कर देगा, गलती अलार्म को ट्रिगर करेगा, और खतरनाक चक्रीय स्विचिंग से बचने के लिए सर्किट को अलग रखेगा।

तकनीकी प्रदर्शन पैरामीटर

• रेटेड ऑपरेटिंग वर्तमान विकल्प: 40ए / 63ए सतत लोड रेटिंग

• स्वत:-पुनरावृत्ति समय समायोजन: 1 सेकंड से 900 सेकंड अधिकतम सीमा

• अधिकतम सतत पुनः समापन चक्र: तालाबंदी से पहले 1 से 30 विन्यास योग्य प्रयास

• वोल्टेज ट्रैकिंग सटीकता / वर्तमान रेंज: ±1% भिन्नता / 0.5A से 63A डायनामिक रीडआउट

• टर्मिनल क्रॉस-सेक्शन क्षमता: 25 मिमी² तक ठोस / 16 मिमी² फेरूल (एम5 क्लैंप) के साथ स्ट्रैंडेड

• चेसिस ढांकता हुआ ताकत: 2.5kV ऑडिटेड इन्सुलेशन बैरियर

• अनुपालन और प्रमाणन: CE प्रमाणित, RoHS अनुरूप, EN 60947-1 संरचनात्मक मानकों के अनुरूप

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: यदि ग्रिड पूरी तरह से 0V पर गिर जाता है, तो क्या मोटर में डाउनस्ट्रीम गियर की सुरक्षा के लिए पर्याप्त अवशिष्ट शक्ति है?

उत्तर: हाँ. एक औद्योगिक उच्च क्षमता वाले ऊर्जा भंडारण संधारित्र बैंक से सुसज्जित, अचानक कुल ग्रिड ब्लैकआउट की स्थिति में, संग्रहीत विद्युत ऊर्जा तात्कालिक ट्रिप कार्रवाई को पूरा करने के लिए गियर मोटर तंत्र को चला सकती है, संपर्कों को सुरक्षित रूप से खोलने और लॉक करने के लिए मजबूर कर सकती है, जिससे नियंत्रण शक्ति पूरी तरह से समाप्त होने से पहले कोई लोड साइड पावर रिसाव सुनिश्चित नहीं हो पाता है।

प्रश्न: लगातार ग्रिड दोषों के तहत अधिकतम पुनः समापन सीमा तक पहुंचने पर क्या होता है?

ए: स्थायी सर्किट दोषों का सामना करते समय, ग्रिड रिकवरी के बिना प्रीसेट रीक्लोजिंग प्रयासों को पूरा करने के बाद, 2पी ऑटो रीकनेक्ट वोल्टेज प्रोटेक्टर टाइप एम ट्रिपल डिस्प्ले स्वचालित रूप से मोटर ड्राइविंग फ़ंक्शन को लॉक कर देगा, सभी स्वचालित रीक्लोजिंग क्रियाओं को अक्षम कर देगा और सर्किट को खुला रखेगा। यह दोषपूर्ण सर्किट में अंतहीन चक्रीय स्विचिंग से बचाता है, आंतरिक यांत्रिक संरचनाओं और डाउनस्ट्रीम लाइनों को थर्मल क्षति से बचाता है, और पुनर्प्राप्त करने के लिए मैन्युअल समस्या निवारण और रीसेट की आवश्यकता होती है।

प्रश्न: नियंत्रक क्षणिक उछाल को स्थायी शॉर्ट सर्किट से कैसे अलग करता है?

ए: सिस्टम वोल्टेज सेंसिंग और करंट सैंपलिंग डुअल डिटेक्शन मैकेनिज्म को एकीकृत करता है। रीक्लोजिंग डिटेक्शन के दौरान, यदि ग्रिड वोल्टेज स्थिर है, लेकिन एक तात्कालिक बड़ा करंट स्पाइक उत्पन्न होता है, तो एमसीयू तुरंत इसे स्थायी शॉर्ट-सर्किट गलती के रूप में आंकेगा, रीक्लोजिंग देरी को निष्पादित किए बिना तत्काल ट्रिपिंग को ट्रिगर करेगा, और आंतरिक स्विचिंग संरचना को उच्च-वर्तमान प्रभाव क्षति से बचाएगा।
